7.3 Austausch von Brennerplatten
und Aschenrost

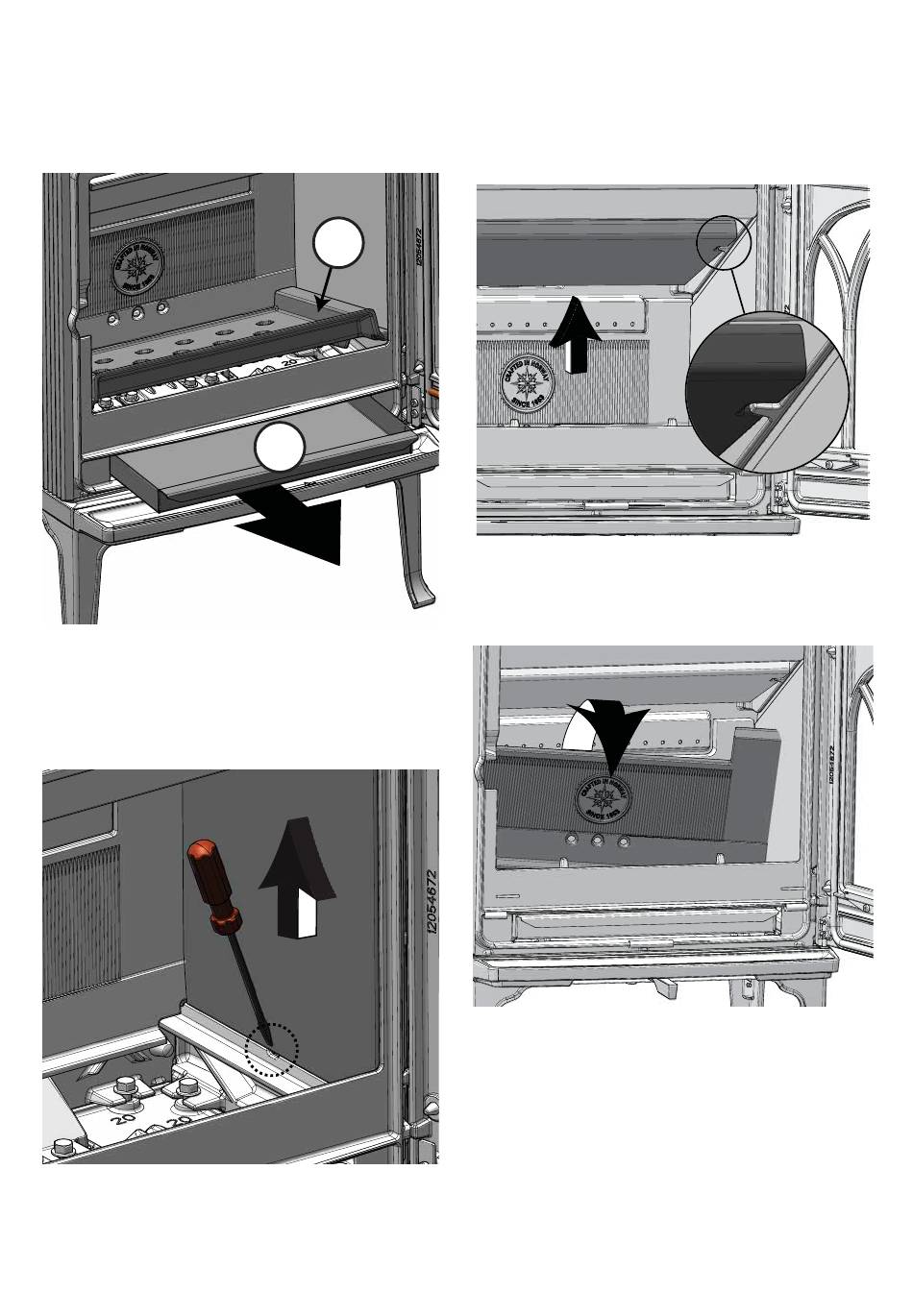

Bild 20 – Austausch des Aschenrostes
1. Nehmen Sie den Aschenbehälter heraus.
2. Kippen Sie den Aschenrost vorn an, und heben Sie ihn heraus.
Bild 21 – Austausch der seitlichen Brennerplatten
Achtung: Zuerst muss der Aschenrost herausgenommen
werden.
1. Setzen Sie einen Schraubendreher in die Nut, und kippen Sie
die Brennerplatte an.
2. Die Brennerplatte wird an Boden gelöst und kann nun
herausgenommen werden.
3. Die Vorgehensweise ist an der anderen Seite dieselbe.
2
1
4. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge
vor.
Bild 22a – Austausch der hinteren Brennerplatte
Achtung: Zuerst müssen der Aschenrost und die
seitlichen Brennerplatten ausgebaut werden.
1. Schieben Sie die Umlenkplatte vorsichtig bis zum hinteren
Rand (sie soll sich dabei nicht von den Nasen vorn lösen;
siehe Ausriss).
Bild 22b
2. Die hintere Brennerplatte wird nach vorn gekippt und kann
dann aus dem Kaminofen herausgehoben werden.
3. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge
vor (siehe zuerst Bild 23 – Isoliermatte).
