NEDERLANDS

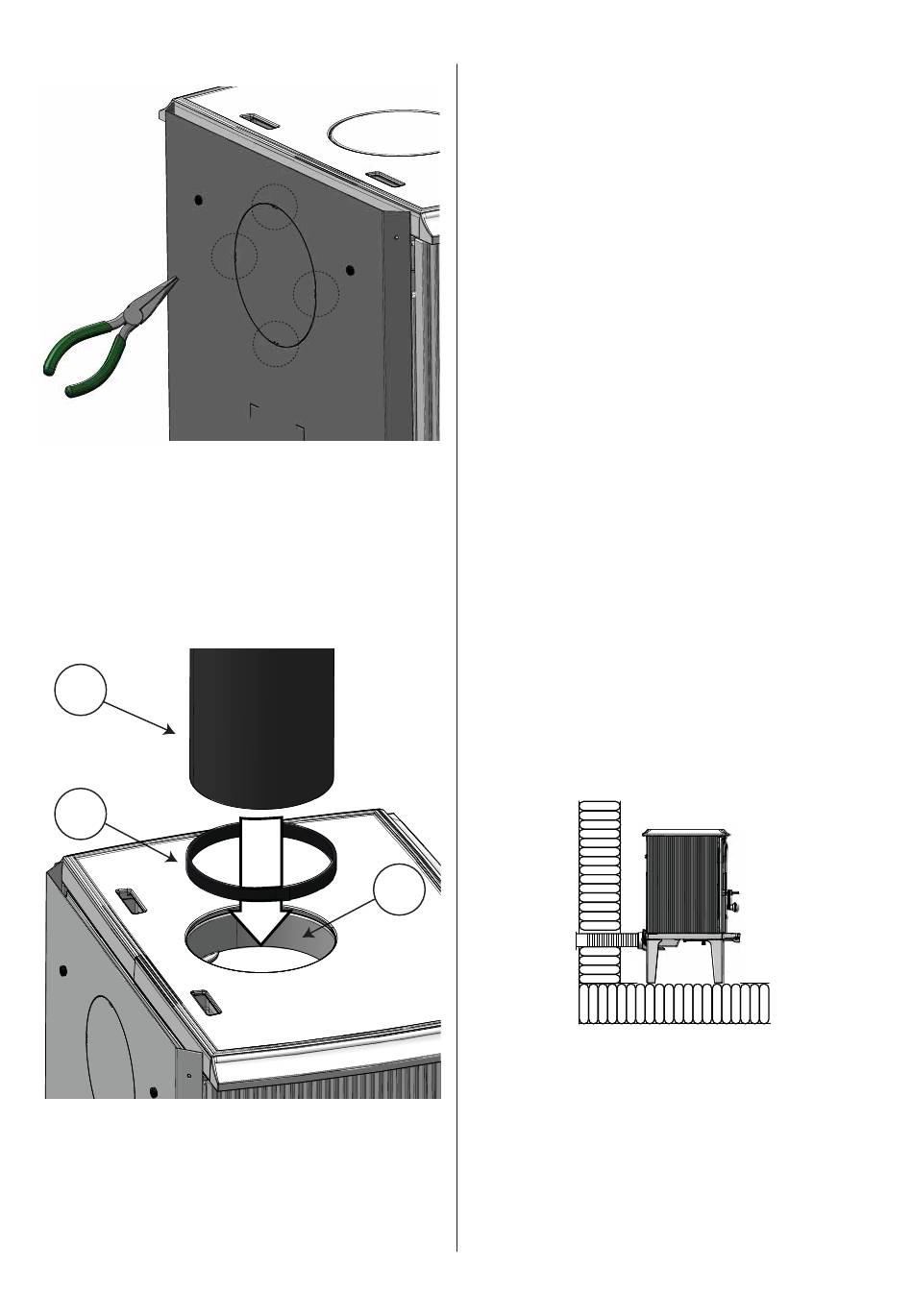

Afb. 4b
3. Als de achteruitlaat wordt gebruikt, wordt het middelste
gedeelte van het hitteschild verwijderd. Hiervoor worden
de 4 metalen bouten afgeknipt (gebruik hiervoor een tang).
Monteren van de kachelpijp
Het product is normaal gesproken gemonteerd voor een
bovenuitlaat.
Afb. 5 Monteren van de kachelpijp
A
B
1. Bevestig de pakking (B) op het uiteinde van de kachelpijp
(A). Steek de kachelpijp in de uitlaat (C).
De montage van de kachelpijp is voor boven- en achteruitlaat
hetzelfde.
154
4.3 Montage met een externe
luchttoevoer (optie)
Toevoer van frisse lucht
De lucht die gebruikt wordt voor verbranding in een goed
geïsoleerd huis moet worden ververst. Dit is met name
van belang voor huizen met mechanische ventilatie. Deze
luchtverversing kan op een aantal manieren worden bereikt.
Het belangrijkste is dat er lucht wordt aangevoerd naar
de ruimte waar de kachel geplaatst is. Plaats de klep in de
buitenmuur zo dicht mogelijk bij de kachel en zorg ervoor dat
deze gesloten kan worden als de kachel niet gebruikt wordt.
Volg de nationale en lokale bouwvoorschriften voor het
aansluiten van de toevoer van frisse lucht.
Zorg dat de vintilatieopeningen in de ruimte waar de haard
zich bevindt, niet zijn geblokkeerd
Gesloten verbrandingssysteem
Gebruik het gesloten verbrandingssysteem van de kachel als
u in een recent gebouwde, luchtdichte woning woont. Sluit de
externe verbrandingslucht aan via een ventilatiepijp door de
muur of de vloer.
Luchttoevoer
De hoeveelheid verbrandingslucht voor Jøtul-producten is
ongeveer 20-40 m
op de Jøtul F 200/F 205 worden aangesloten door middel van:
• de bodem
• door een fl exibele toevoerslang van buitenaf/schoorsteen
(alleen als de schoorsteen een eigen kanaal heeft voor
externe lucht) op de externe luchtaansluiting van het
product.
Afb.6a Via een buitenmuur
C
/h. De externe luchtaansluiting kan direct
3
