1

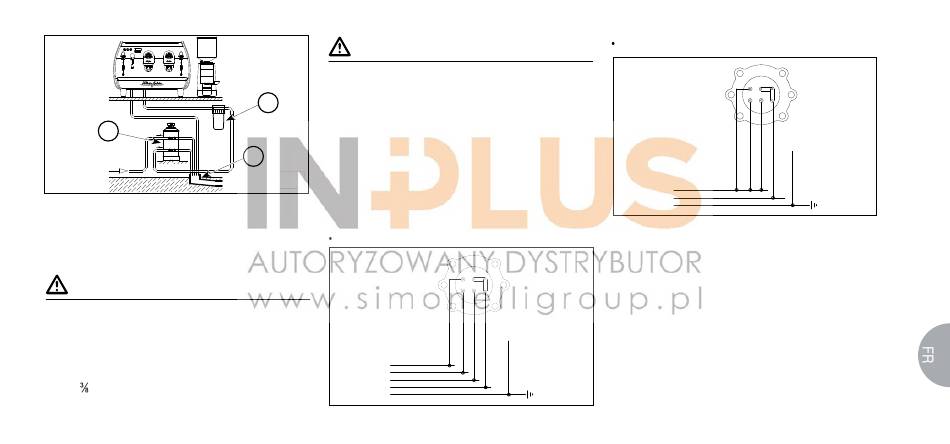

LÉGENDE
① Adoucisseur
② Filtre à maille
③ Evacuation Ø 50 mm
NOTE
Pour le bon fonctionnement de la machine, il est néces-
saire que la pression du réseau ne dépasse pas les 4
bar. Dans le cas contraire, installer un réducteur de
pression en amont de l'adoucisseur; le tube en entrée
de l'eau doit avoi r un diamètre interne non inférieur à
6 mm ( ").
ATTENTION RISQUE DE DÉCHARGÉ ÉLECTRIQUE
La machine doit toujours être protégée par un interrupteur
automatique omnipolaire de puissance appropriée, avec
une distance d'ouverture des contacts égale ou supérieure
2
à 3 mm. Nuova Simonelli ne répond d'aucun dommage
aux personnes ou aux choses dérivant du non respect
des normes de sécurité en vigueur. Avant de brancher a
3
machine à un réseau électrique, vérifiez que le voltage
indiqué sur la plaquette des données de la machine corres-
Fig. 4
ponde à celle de votre réseau. Dans le cas contraire, effec-
tuez les branchements ci-dessous sur la base de la ligne
électrique dont vous disposez, comme illustré ci-après:
pour un voltage V 380 / 3 phases + Neutre:
LÉGENDE
① Noir
② Gris
③ Marron
④ Bleu
⑤ Jaune vert
1 2 3 4
5
Fig. 5
pour un voltage V 230 / monophasé:
1 2 3 4
5
Fig. 6
101
