Portacassette per raggi X - FA64205

Il portacassette per raggi X opzionale è stato progettato per contenere il materiale necessario all'effettuazione di lastre
radiografiche con il paziente sul letto .
INSTALLAZIONE
Attrezzi necessari
• Cacciavite a croce n . 2
1 . Sollevare lo schienale in posizione completamente verticale .
2 . Applicare il freno, se non è già attivato .
3 . Scollegare il letto dalla presa e spegnere l'interruttore di alimentazione delle batterie .

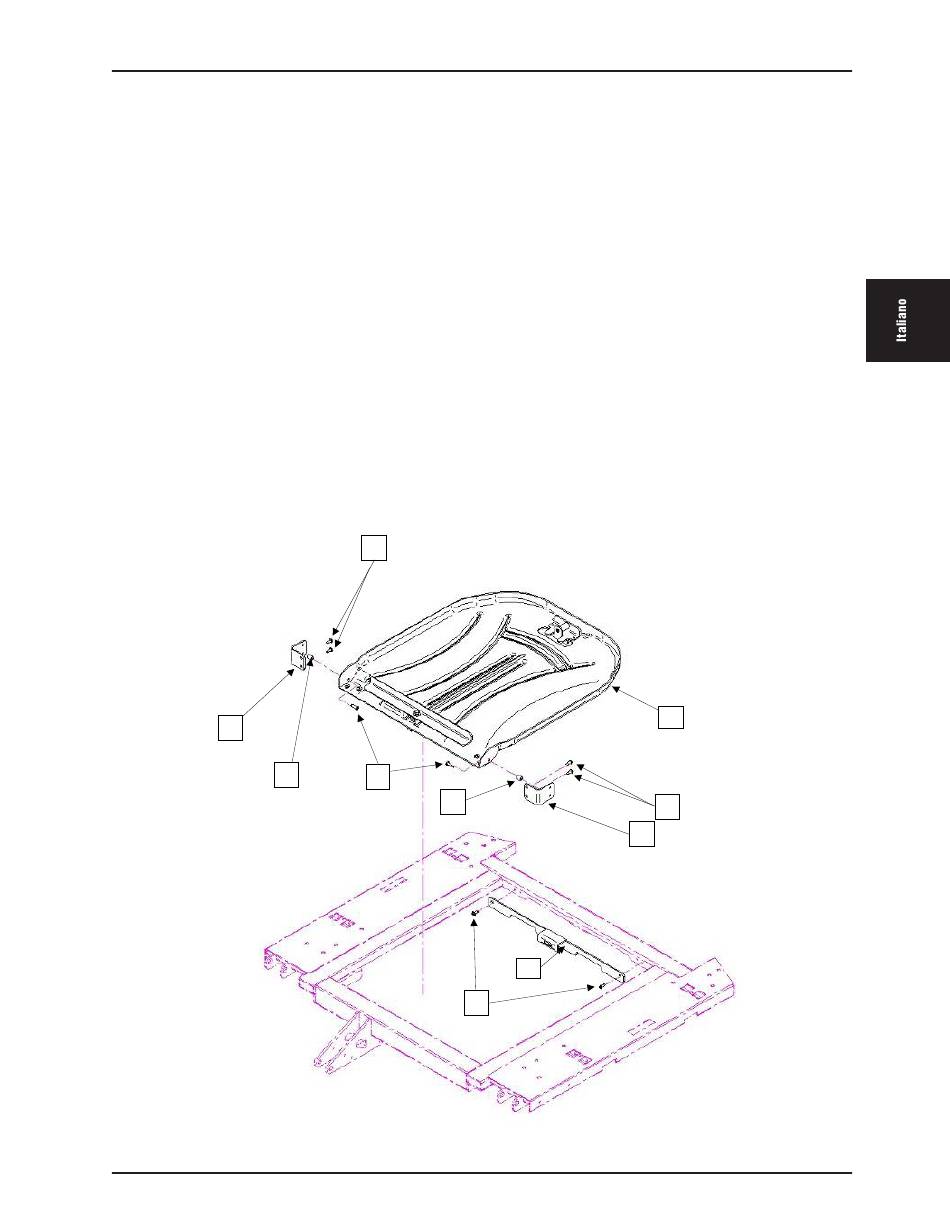

4 . Usando un cacciavite a croce e due viti autofilettanti da 10 x ½" (F), montare il gruppo della staffa (A) sulla parte
superiore del telaio dello schienale .
5 . Con un cacciavite a croce e quattro viti autofilettanti da 10 x ½" (G), installare le staffe delle cerniere del
portacassette (B) sulla parte inferiore dello schienale .
6 . Usando un cacciavite a croce, due viti autofilettanti da 10 x 19 mm (3/4") (E) e due spaziatori (D), montare il
coperchio del portacassette per raggi X (C) sulle staffe (B) .
Nota – Assicurarsi di chiudere il coperchio del portacassette per raggi X dopo l'uso per evitare di danneggiarlo
quando si sposta lo schienale o si inclinail letto.
