Manicotto per apparecchi di trazione - da FA64215 a FA64219

Questo manicotto opzionale permette l'installazione di apparecchi di trazione . È disponibile in cinque diverse
configurazioni e misure, elencate sotto . Le procedure di installazione descritte di seguito si applicano a tutte le
configurazioni elencate .
NOTA – Quando si installa il manicotto per apparecchi di trazione o l'asta portaflebo, il segmento dei piedi del
materasso viene fermato .
• Set manicotto per apparecchi di trazione - 101,6 mm x 12,7 mm
• Manicotto per apparecchi di trazione 101,6 mm x 19 mm
• Manicotto per apparecchi di trazione 203,2 mm x 12,7 mm
• Manicotto per apparecchi di trazione 203,2 mm x 19 mm
• Manicotto per apparecchi di trazione 165,1 mm x 19 mm
INSTALLAZIONE
Attrezzi necessari
• Chiave composta da 11 mm (7/16")
Procedura

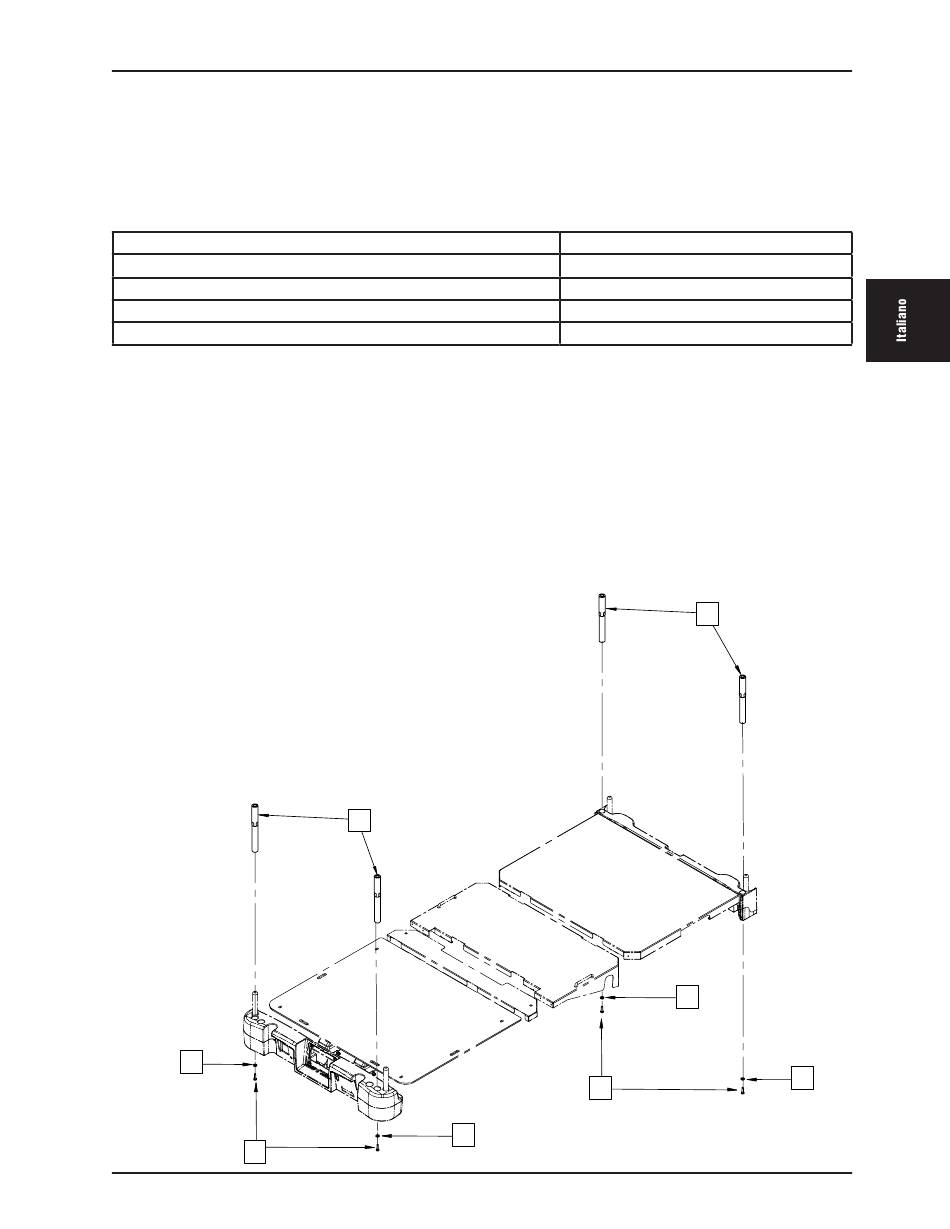

1 . Installare i 4 manicotti per apparecchi di trazione (A) nei corrispondenti fori ai 4 angoli del letto .
2 . Fissarli con le rondelle (B) e i bulloni (C) forniti .
Nota – Il bullone usato nella fase 2 è ricoperto con "Scotch Grip". Se dopo l'installazione iniziale si rende
necessario rimuovere questo tipo di bullone, bisogna sostituirlo con uno nuovo, identico a quello originale.
B
C
www.stryker.com
A
B
2131-009-005 REV A
FA64215
FA64216
FA64217
FA64218
FA64219
A
B
C
B
