Boulons D'arrêt De Direction - Textron Jacobsen HR 9016 Turbo Dealer's Manual

4 REGLAGES
4.14 BOULONS D'ARRET DE DIRECTION__________________________________________
1. Il faut régler le pincement de la direction avant de régler
les boulons d'arrêt. Quand il faut modifier le pincement,
réajustez les boulons d'arrêt.
2. Dévissez le plus possible les boulons d'arrêt (P & Q)
sans les retirer.
3. Tournez le volant à droite jusqu'à ce que le pneu
arrière droit soit à 45° de l'essieu de direction. Filetez
le boulon d'arrêt (P) jusqu'à ce qu'il touche l'axe.
4. Tournez le volant à gauche jusqu'à ce que le pneu
arrière gauche soit à 45° de l'essieu de direction.
Filetez le boulon d'arrêt (Q) jusqu'à ce qu'il touche
l'axe.

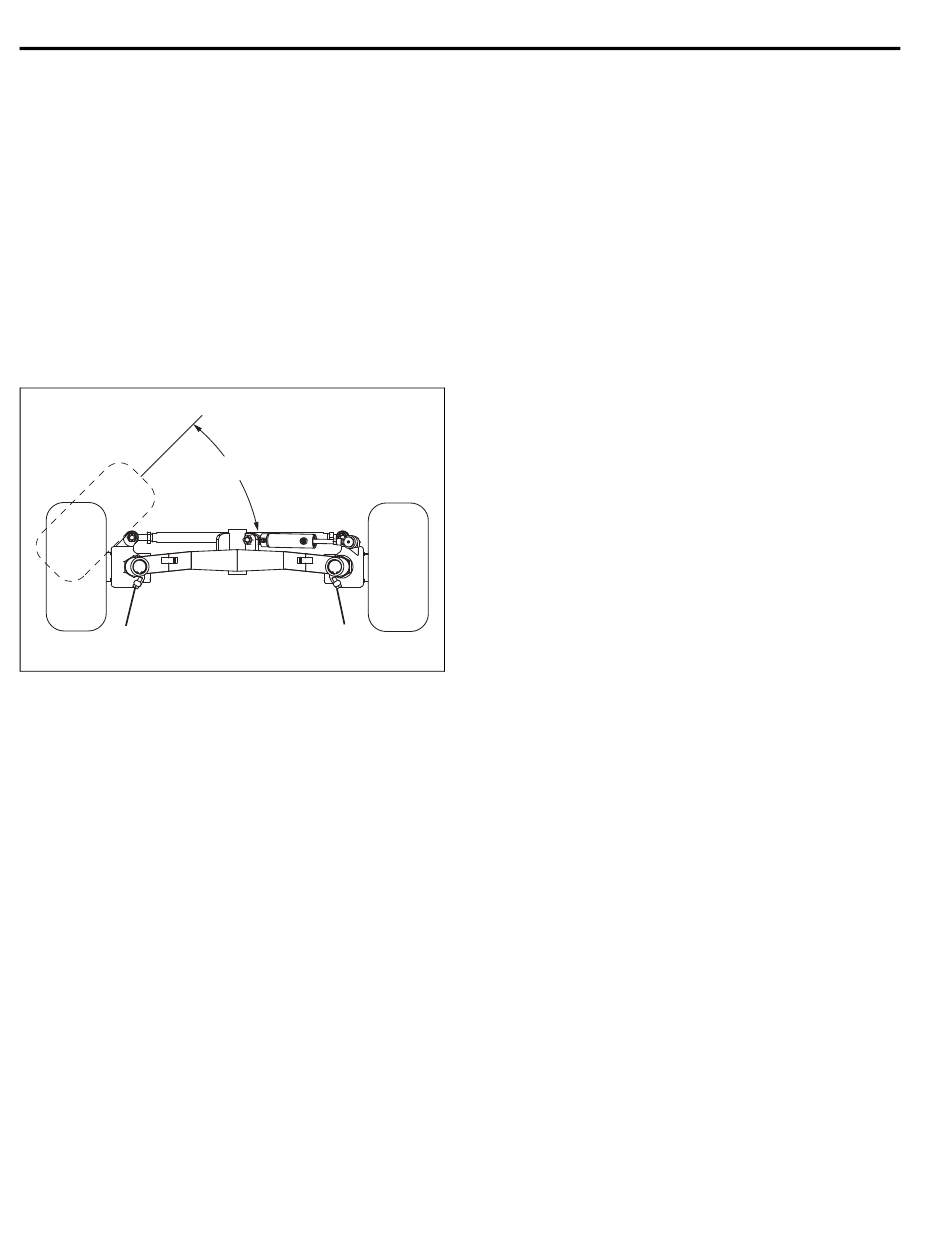

P
fr-23
¬
45
Q
Schéma 4N
