A
1
6
5
3
4
2
7
8
ß
9
8021229/13IA/2019-05-16 | SICK
Irrtümer und Änderungen vorbehalten

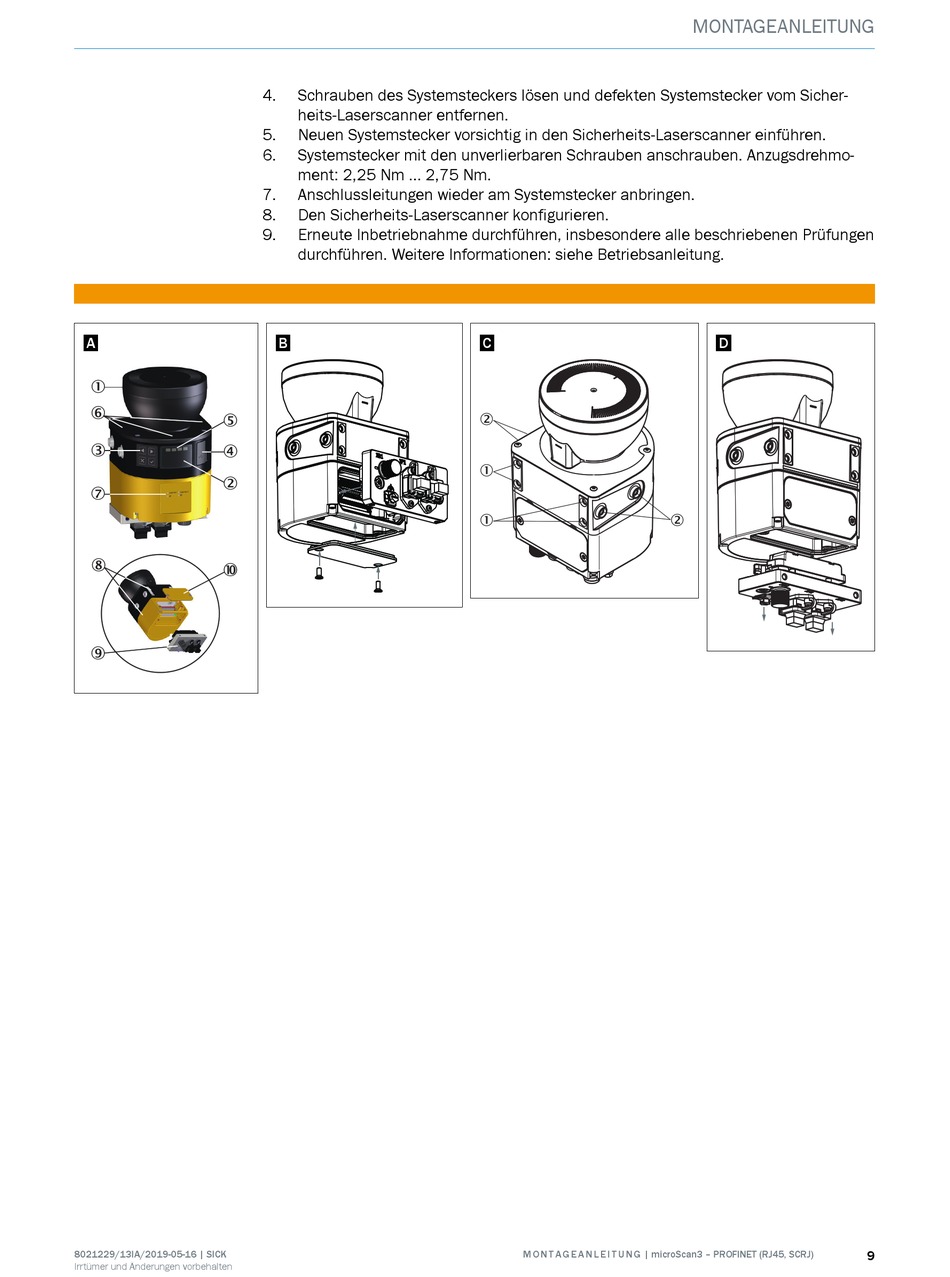

4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.
5. Neuen Systemstecker vorsichtig in den Sicherheits-Laserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheits-Laserscanner konfigurieren.
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
B C
2
1
1
M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ)
MONTAGEANLEITUNG
D
2
9
