6 Anschlussübersicht
7 Anschlussbelegung
7.1 Spannungsversorgung (XD1)
7.2 Alternativer FE-Anschluss
8021229/13IA/2019-05-16 | SICK
Irrtümer und Änderungen vorbehalten
MICSX-CPNNZZZZ1, MICSX-CLNNZZZZ1 (Artikelnummern: 2087905, 2106404)
XD1 XF1
FE
Stecker, M12, 5-polig, L-codiert.
1
2
Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 NC
3 0 V DC
4 NC
5 FE

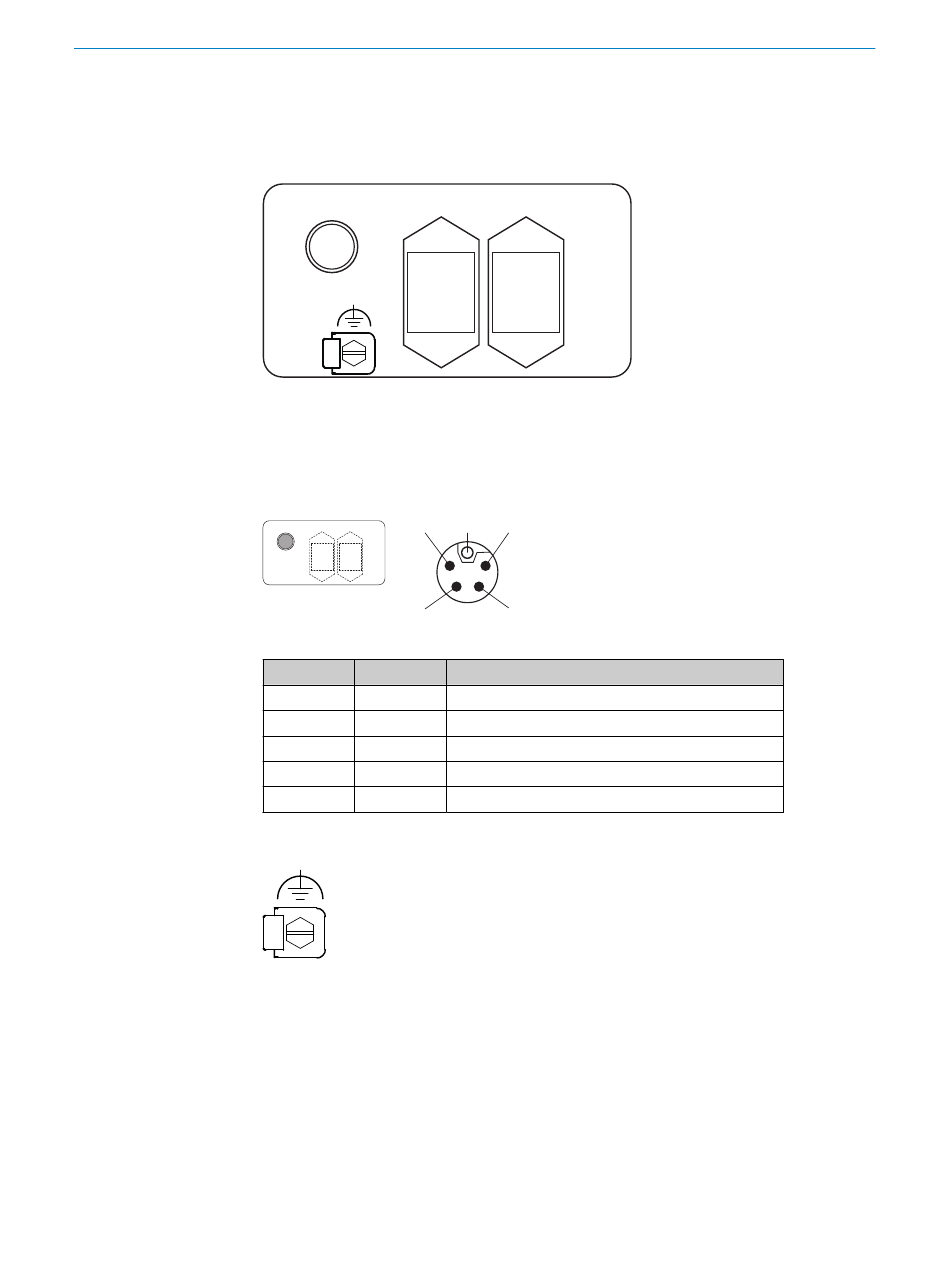

Abbildung 1: Alternativer FE-Anschluss
Verschraubung des alternativen FE-Anschlusses
• Schraube: M5 × 12
• Schraubenkopf: Sechskant mit Schlitz, Schlüsselweite SW 8
• Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
XF2
5 4
3
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Unbeschaltet
Funktionserde/Abschirmung
