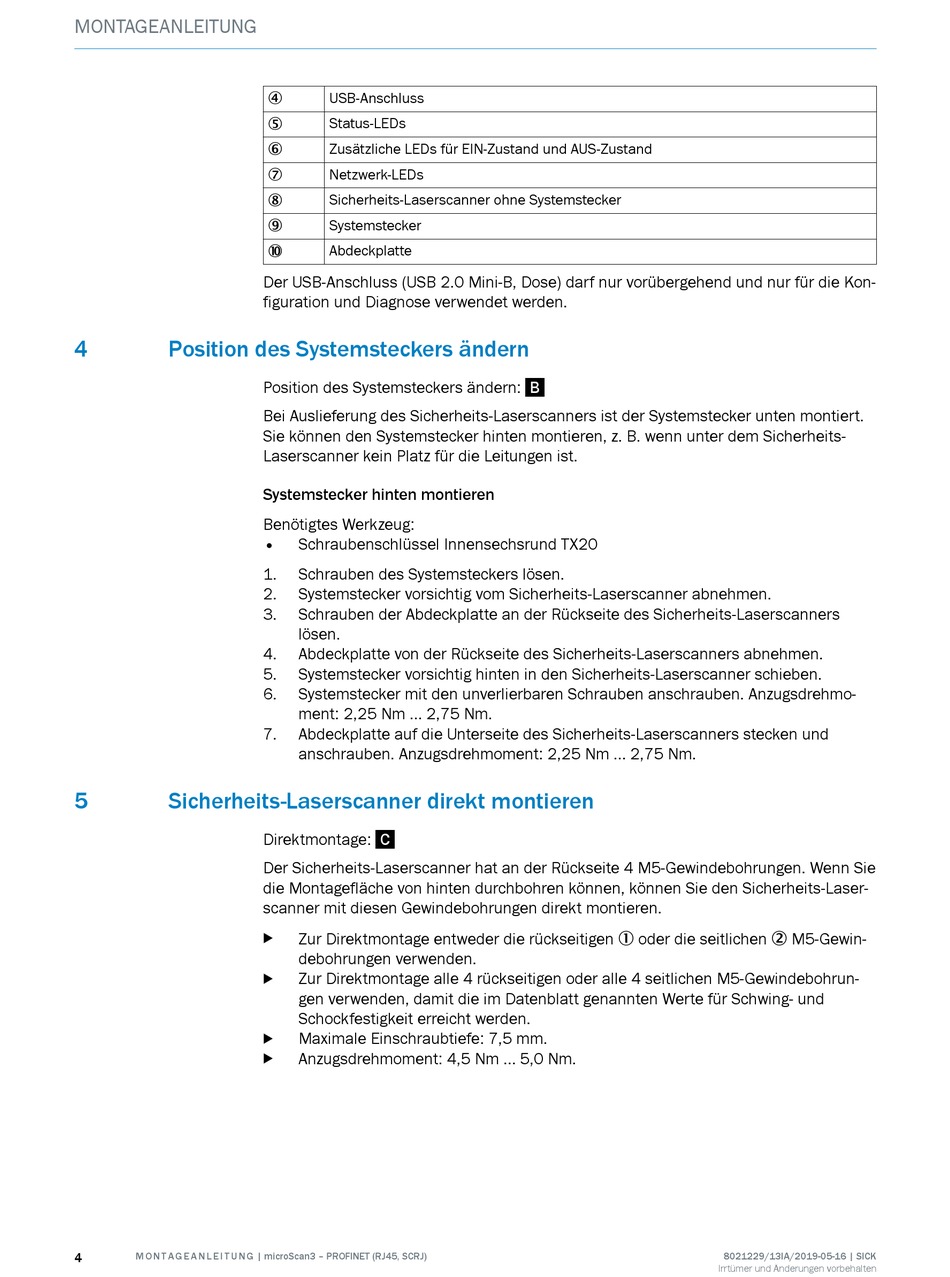

MONTAGEANLEITUNG
4
Position des Systemsteckers ändern
5
Sicherheits-Laserscanner direkt montieren
4
M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ)
USB-Anschluss
4
Status-LEDs
5
Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
6
Netzwerk-LEDs
7
Sicherheits-Laserscanner ohne Systemstecker
8
Systemstecker
9
Abdeckplatte
ß
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die Kon‐
figuration und Diagnose verwendet werden.
Position des Systemsteckers ändern:
Bei Auslieferung des Sicherheits-Laserscanners ist der Systemstecker unten montiert.
Sie können den Systemstecker hinten montieren, z. B. wenn unter dem Sicherheits-
Laserscanner kein Platz für die Leitungen ist.
Systemstecker hinten montieren
Benötigtes Werkzeug:
Schraubenschlüssel Innensechsrund TX20
1.
Schrauben des Systemsteckers lösen.
2.
Systemstecker vorsichtig vom Sicherheits-Laserscanner abnehmen.
3.
Schrauben der Abdeckplatte an der Rückseite des Sicherheits-Laserscanners
lösen.
4.
Abdeckplatte von der Rückseite des Sicherheits-Laserscanners abnehmen.
5.
Systemstecker vorsichtig hinten in den Sicherheits-Laserscanner schieben.
6.
Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7.
Abdeckplatte auf die Unterseite des Sicherheits-Laserscanners stecken und
anschrauben. Anzugsdrehmoment: 2,25 Nm ... 2,75 Nm.
Direktmontage:
C
Der Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐
scanner mit diesen Gewindebohrungen direkt montieren.
Zur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
b
debohrungen verwenden.
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
b
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
Maximale Einschraubtiefe: 7,5 mm.
b
Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
b
B
8021229/13IA/2019-05-16 | SICK
Irrtümer und Änderungen vorbehalten
