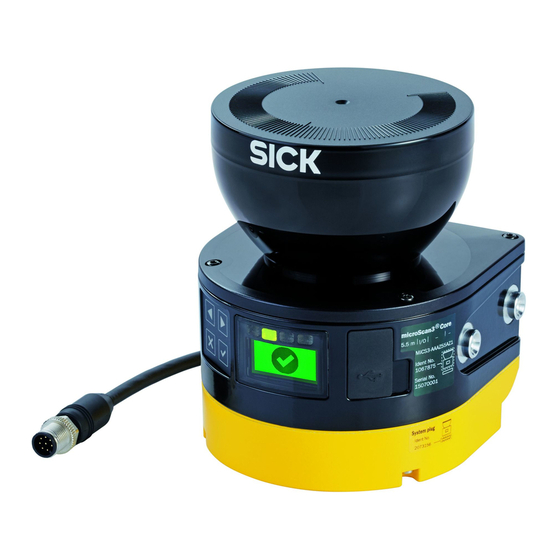

SICK microScan3 Core I/O Mounting Instructions
Safety laser scanner
Hide thumbs
Also See for microScan3 Core I/O:
- Operating instructions manual (168 pages) ,
- Operating instructions manual (176 pages)
Subscribe to Our Youtube Channel
Related Manuals for SICK microScan3 Core I/O
Summary of Contents for SICK microScan3 Core I/O
- Page 1 M O U N T I N G I N S T R U C T I O N S microScan3 Core I/O Safety laser scanner...
-
Page 2: Microscan3 Core I/O
M O N T A G E A N L E I T U N G microScan3 Core I/O Sicherheits-Laserscanner... -
Page 3: Zu Diesem Dokument
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die Kon‐ figuration und Diagnose verwendet werden. 8017779/ZYM7/2018-05-15 | SICK M O N T A G E A N L E I T U N G | microScan3 Core I/O Irrtümer und Änderungen vorbehalten... - Page 4 Universal-I/O 1 Grau Uni-I/O 2 Universal-I/O 2 Pink Uni-I/O 3 Universal-I/O 3 Violett M O N T A G E A N L E I T U N G | microScan3 Core I/O 8017779/ZYM7/2018-05-15 | SICK Irrtümer und Änderungen vorbehalten...
- Page 5 Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner direkt montieren“. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐ anleitung. 8017779/ZYM7/2018-05-15 | SICK M O N T A G E A N L E I T U N G | microScan3 Core I/O Irrtümer und Änderungen vorbehalten...
- Page 6 Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐ ment: 1,4 Nm. Anschlussleitungen wieder am Systemstecker anbringen. M O N T A G E A N L E I T U N G | microScan3 Core I/O 8017779/ZYM7/2018-05-15 | SICK Irrtümer und Änderungen vorbehalten...
- Page 7 Weitere Informationen: siehe Betriebsanleitung. 8017779/ZYM7/2018-05-15 | SICK M O N T A G E A N L E I T U N G | microScan3 Core I/O Irrtümer und Änderungen vorbehalten...
- Page 8 M O U N T I N G I N S T R U C T I O N S microScan3 Core I/O Safety laser scanner...
-
Page 9: About This Document
The USB connection (USB 2.0 Mini-B, female connector) may only be used temporarily and only for configuration and diagnostics. 8017779/ZYM7/2018-05-15 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 Core I/O Subject to change without notice... -
Page 10: Mounting The Safety Laser Scanner Directly
Orange Applies to the extension cables recommended as accessories. M O U N T I N G I N S T R U C T I O N S | microScan3 Core I/O 8017779/ZYM7/2018-05-15 | SICK Subject to change without notice... -
Page 11: Replacing The Safety Laser Scanner
Check the effectiveness of the protective device. For more information, see the operating instructions. 8017779/ZYM7/2018-05-15 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 Core I/O Subject to change without notice... -
Page 12: Replacing The System Plug
11. Perform commissioning again, taking particular care to conduct all of the thorough checks described. For more information, see the operating instructions. M O U N T I N G I N S T R U C T I O N S | microScan3 Core I/O 8017779/ZYM7/2018-05-15 | SICK... - Page 13 8017779/ZYM7/2018-05-15 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 Core I/O Subject to change without notice...
