7.3 Ethernet für PROFINET PROFIsafe, Datenausgabe, Konfiguration und Diagnose
(XF1, XF2)
8 Sicherheits-Laserscanner tauschen
6 M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ)
Die Funktionserde muss über genau einen der verfügbaren FE-Anschlüsse verbunden
werden:
• Pin 5 am M12-Steckverbinder
• Gewinde am M12-Steckverbinder
• Alternativer FE-Anschluss
Die Funktionserde muss induktionsarm und mit einem ausreichenden Querschnitt bei
möglichst kurzer Leitungslänge angeschlossen werden. Funktionserde und Schutzerde
müssen getrennt sein.

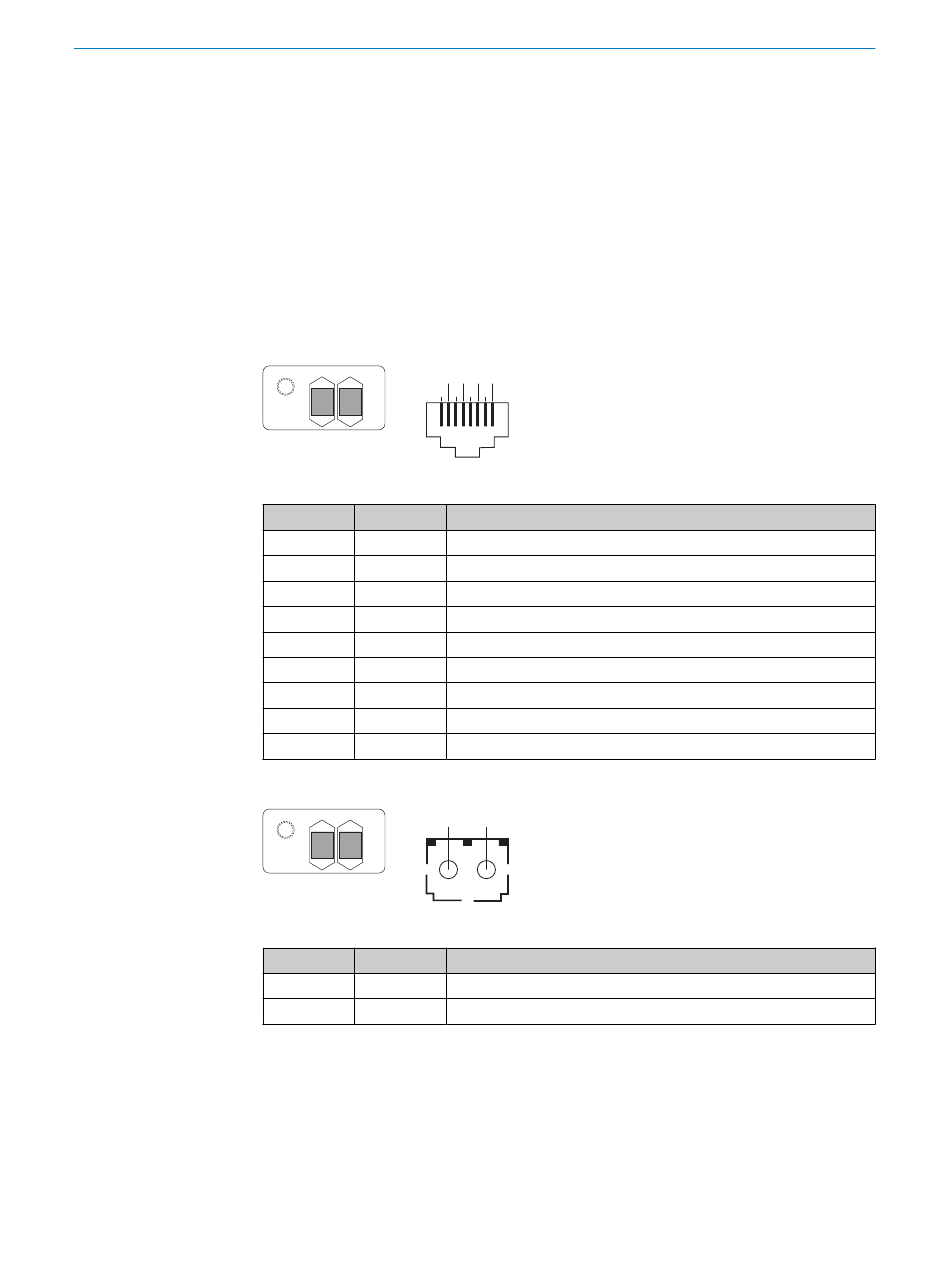

Dose, RJ45, für Push-Pull-Stecker (Kupfer)
1
Anschlussbelegung Ethernet
Pin Bezeichnung Funktion
1 TX+
2 TX–
3 RX+
4 –
5 –
6 RX–
7 –
8 –
Gehäuse SH
Dose, SCRJ, für Push-Pull-Stecker (Lichtwellenleiter)
Anschlussbelegung Ethernet
Pin Bezeichnung Funktion
1 TX
2 RX
Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
2 4 6 8
3 5 7
Sendedaten +
Sendedaten –
Empfangsdaten +
Reserviert
Reserviert
Empfangsdaten –
Reserviert
Reserviert
Abschirmung
1 2
Sendedaten
Empfangsdaten
