Den Bausatz können Sie vom Kundendienst oder Ih-
rem Fachhändler beziehen
Bausatz, mit dem der Trockner auf eine optimale Ar-
beitshöhe angehoben werden kann. Die Schublade fun-
giert als zusätzlicher Stauraum (z. B. für Wäsche).

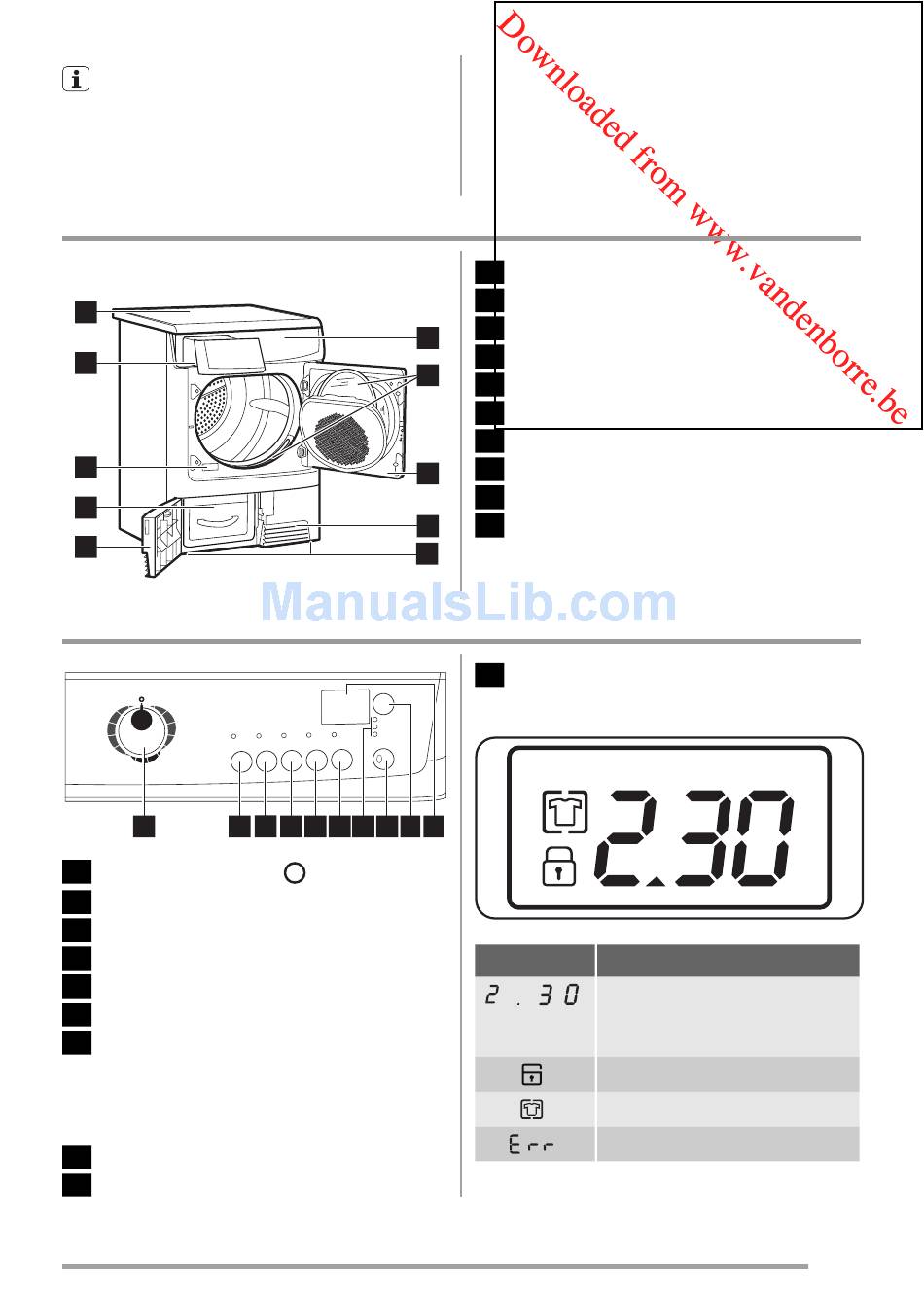

Gerätebeschreibung
Gerätebeschreibung
1
2
3
4
5

Bedienfeld

1
2 3 4 5 6 7 8 9 10
1
Programmwahlschalter und
2
Taste Sanft
3
Taste Trocken Plus
4
Taste Extra Knitterschutz
5
Taste Signal
6
Taste Zeit
7
Betriebsanzeige
– Kontrolllampe Filter Sockel :
– Kontrolllampe Sieb :
– Kontrolllampe Behälter
8
Taste Start/Pause
9
Taste Startzeitvorwahl
Lesen Sie aufmerksam die dem Bausatz beiliegende
Aufstellanweisung.
6
7
8
10
9
10
10
Display-Anzeigen
Aus-Schalter
1
Arbeitsplatte
2
Behälter
3
Typenschild
4
Wärmetauscher
5
Tür des Wärmetauschers
6
Bedienfeld
7
Flusensiebe
8
Einfülltür
9
Lüftungsschlitze
Schraubfüße
Display
SYMBOL
Restzeitanzeige (Dauer des Zeitpro-
gramms, Dauer der Startverzöge-
rung)
Kindersicherung
Knitterschutzphase
Fehler, falsche Auswahl
BESCHREIBUNG
45
