Instalación de los tornillos de
montaje inferiores
1. Instale el soporte base en la parte inferior
del calentador con dos tornillos. Puede
ser más cómodo retirar el calentador del
soporte de pared para la colocación.
2. Coloque el calentador sobre el soporte de
montaje de pared.
3. Marque la ubicación de los tornillos en la pared.
4. Quite el calentador del soporte de montaje.
5. Si va a instalar los tornillos de montaje inferiores
en una pared hueca o sólida, instale los ancla-
jes de pared. Siga los pasos 1 a 4 en Método
de fijación a anclajes de pared, pagina 49. Si
va a instalar el tornillo inferior de montaje en la
viga de pared, perfore orificios en los lugares
marcados, con una broca de 9/64".

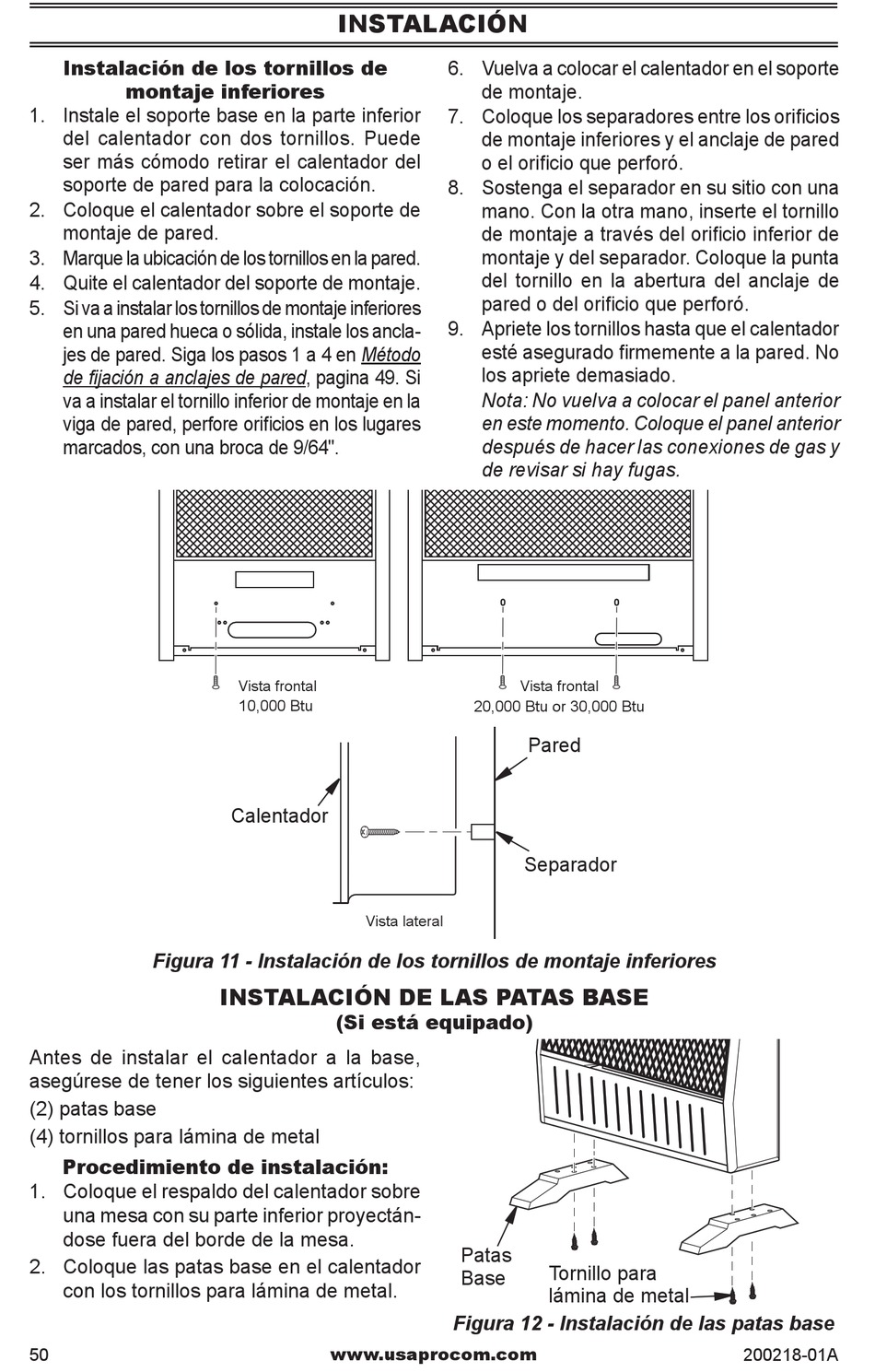

Figura 11 - Instalación de los tornillos de montaje inferiores
Antes de instalar el calentador a la base,
asegúrese de tener los siguientes artículos:
(2) patas base
(4) tornillos para lámina de metal
Procedimiento de instalación:
1. Coloque el respaldo del calentador sobre
una mesa con su parte inferior proyectán-
dose fuera del borde de la mesa.
2. Coloque las patas base en el calentador
con los tornillos para lámina de metal.
50
INSTALACIÓN
Vista frontal
Front View
10,000 Btu
Calentador
Vista lateral
Side View
INSTALACIÓN DE LAS PATAS BASE
(Si está equipado)
www.usaprocom.com
6. Vuelva a colocar el calentador en el soporte
de montaje.
7. Coloque los separadores entre los orificios
de montaje inferiores y el anclaje de pared
o el orificio que perforó.
8. Sostenga el separador en su sitio con una
mano. Con la otra mano, inserte el tornillo
de montaje a través del orificio inferior de
montaje y del separador. Coloque la punta
del tornillo en la abertura del anclaje de
pared o del orificio que perforó.
9. Apriete los tornillos hasta que el calentador
esté asegurado firmemente a la pared. No
los apriete demasiado.
Nota: No vuelva a colocar el panel anterior
en este momento. Coloque el panel anterior
después de hacer las conexiones de gas y
de revisar si hay fugas.
Vista frontal
Front View
20,000 Btu or 30,000 Btu
Pared
Separador
Patas
Tornillo para
Base
lámina de metal
Figura 12 - Instalación de las patas base
