Métodos para fijar el soporte de
montaje a la pared
Use únicamente el último orificio de cada
extremo del soporte de montaje para fijarlo a
la pared. Fije el soporte de montaje a la pared
mediante una de las dos maneras siguientes:
1. Fijación a viga de pared: este método
proporciona la sujeción más firme. Inserte
los tornillos de montaje en el soporte de
montaje y en las vigas de pared.
2. Fijación a anclajes de pared: este mé-
todo le permite fijar el soporte de montaje
en paredes huecas (las áreas de la pared
que se encuentran entre los maderos) o
en paredes sólidas (de concreto o mam-
postería).
Decida cuál método se ajusta mejor a sus
necesidades. Cualquiera de los dos méto-
dos proporcionará un apoyo seguro para el
soporte de montaje.
Cómo marcar las ubicaciones de
los tornillos
1. Fije el soporte de montaje a la pared con
cinta, en el lugar donde estará situado.
Asegúrese de que el soporte de montaje
esté nivelado.
ADVERTENCIA: mantenga
las distancias mínimas que se
muestran en la figura 4, página
47. Si puede, proporcione dis-
tancias mínimas mayores con
respecto al piso y la pared de
unión.
2. Marque la ubicación de los tornillos en la
pared (consulte la figura 7).
Nota: Marque únicamente el último orificio
de cada extremo del soporte de montaje.
Inserte los tornillos de montaje en estos
orificios solamente.
3. Quite la cinta y el soporte de montaje de
la pared.
48
INSTALACIÓN
17 cm (6
Min.
27 cm (10
Min.

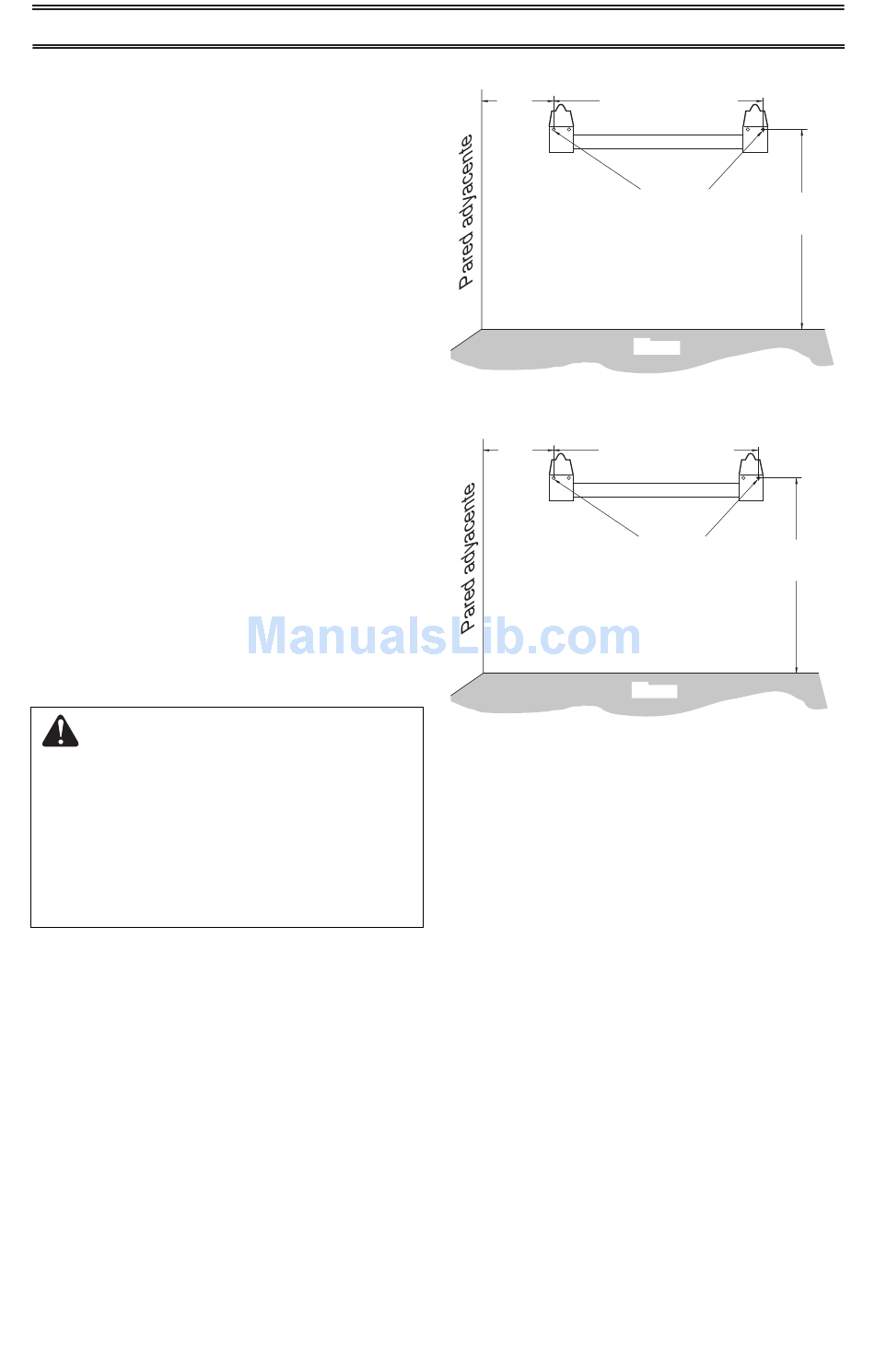

Figura 7 - Distancias mínimas del
Instalación del soporte de montaje
Nota: Los anclajes de pared, los tornillos de
montaje y los separadores se encuentran en
el paquete de ferretería. El paquete de ferre-
tería se incluye con el calentador.
www.usaprocom.com
/ ")
3
4
31 cm (12
Inserte los tornillos
de montaje s ólo a
través del último
orificio de cada extremo
Piso
Modelo: MNSD2TPA
/ ")
5
8
Inserte los tornillos
de montaje s ólo a
través del último
orificio de cada extremo
Piso
Modelos:
MNSD3TPA, MNSD5TPA
MNSD3TPA-BB, MNSD5TPA-BB
soporte de montaje
a la pared
/ ")
1
8
36.8 cm
(14 / ")
1
2
Min.
47 cm
(18 / ")
1
2
Min.
