4.2 整机安装

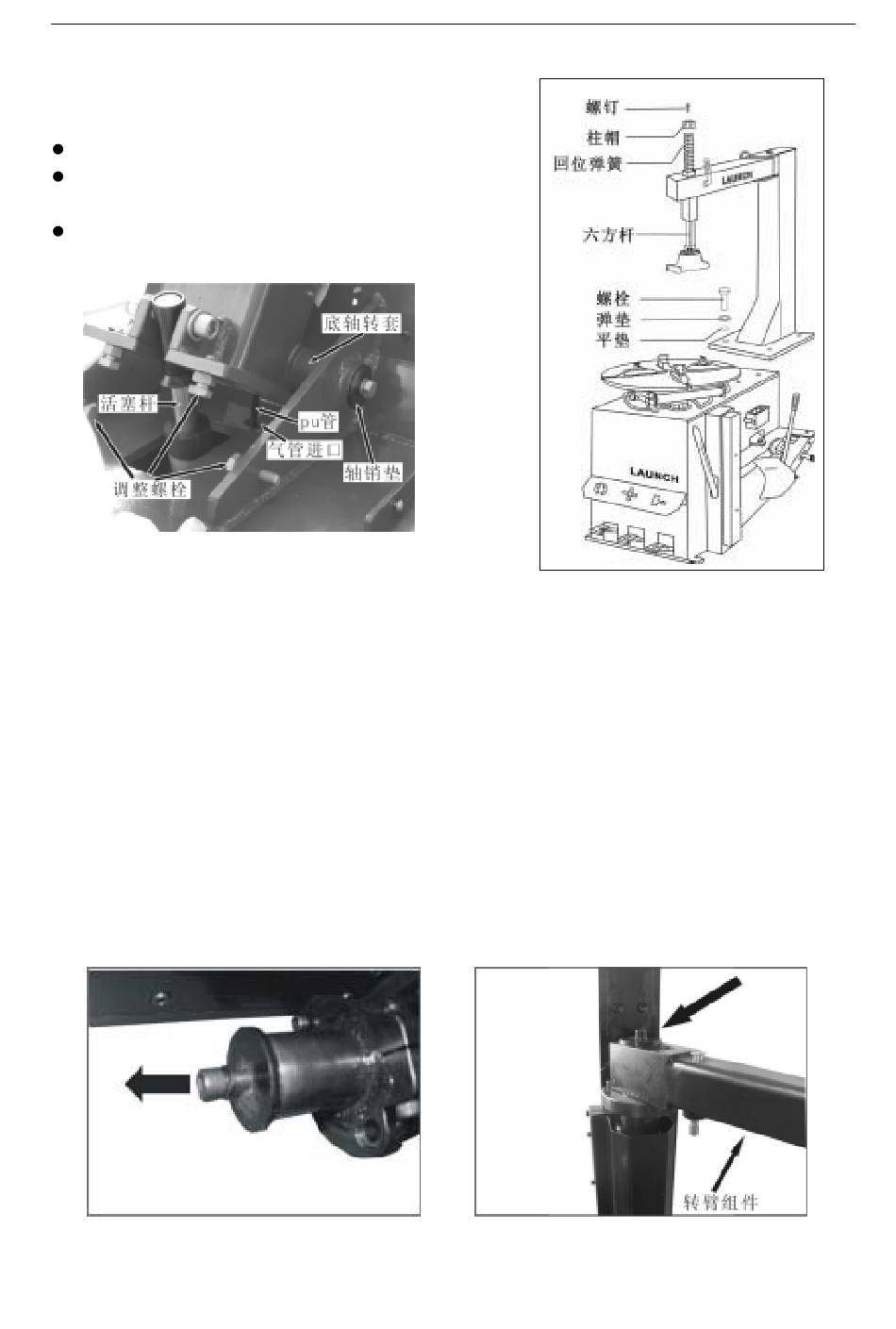

4.2.1 横摇臂式的立柱安装(如图 6)
拧下机箱侧盖板上的螺栓，并取下侧盖板。
将立柱、回位弹簧、六方杆、柱帽等装在机箱上，并
将所有紧固件旋紧。
盖上侧盖板，拧紧螺栓安装完成。
4.2.2 倒臂式的立柱安装(如图 7)
1. 将箱体安置在合适位置；
2. 用合适的工具将倒臂前板卸掉，再将底座立柱转轴取下；
3. 在底轴转套和底转轴上涂上一层润滑油；
4. 托起立柱，将立柱内的 pu 管塞进机箱气管进口，再将立柱安置于机箱底座处；
5. 对齐立柱底轴转套和机箱底座处两侧板圆孔，在底转轴上垫一木块再用榔头将其敲进，最后分
别在底转轴两侧垫上轴销垫，再拧紧螺栓；
6. 将倒臂气缸活塞杆上的螺栓与螺母卸掉，再将螺栓穿过立柱两侧板圆孔和活塞杆上的圆孔，最
后用锁紧螺母锁紧；
7.
调整四个调整螺栓，使立柱处于正确位置（见倒臂机构的调整） ；
8.
将倒臂前板安装在原始位置；
4.2.3 左辅助臂的安装
1. 取出左辅助臂的机体，取下上端的螺钉和垫片（如图 8） ；将机体按照图 9 所示正确连接；
2. 将机箱左侧的螺栓和垫片取下，然后将机体（如图 9 中安装好的组件）竖立在座架上，加上垫
图 7
图 8
6
TWC 系列安装调试及零部件手册
图 6
图 9
