元征公司

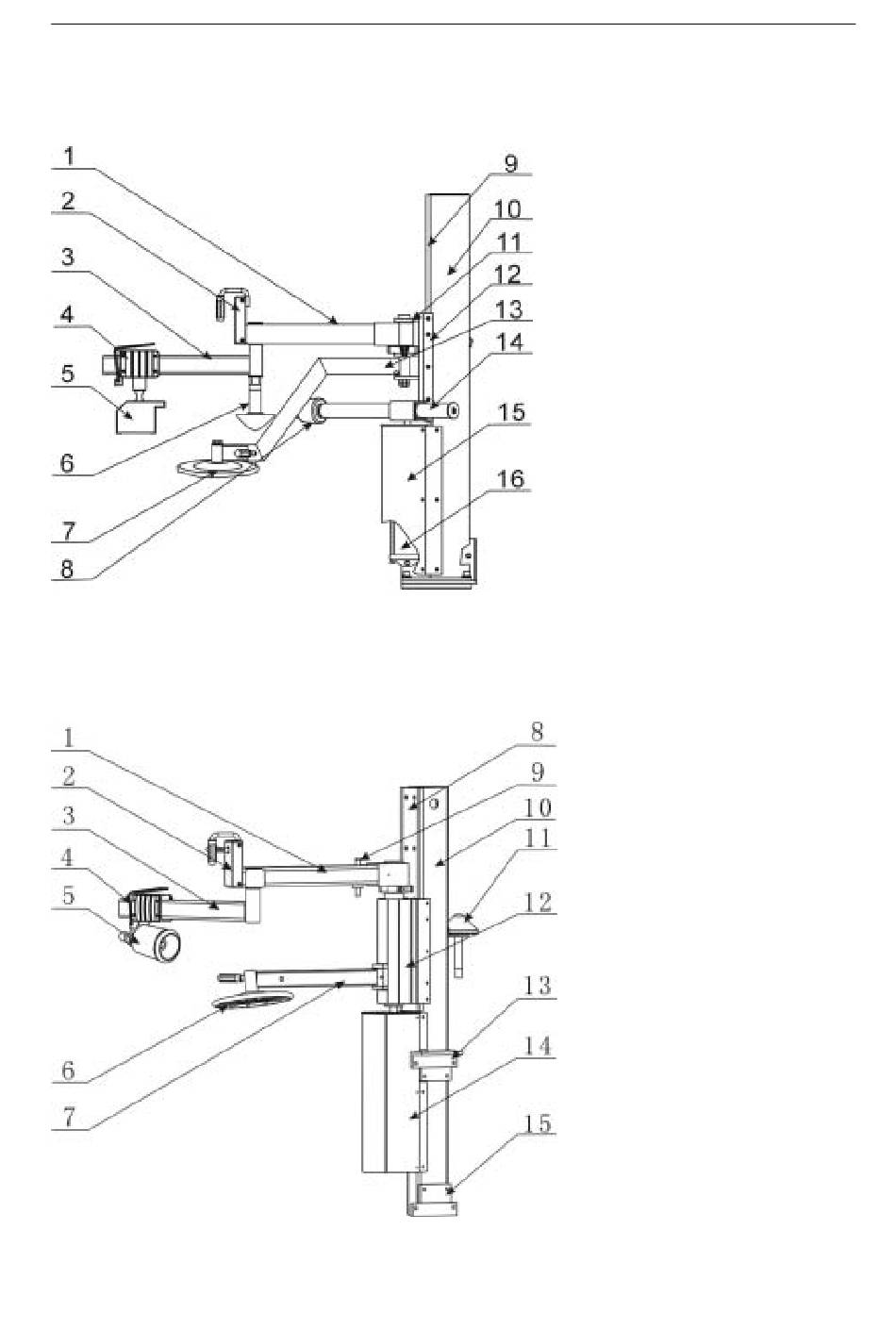

2.2 辅助臂装置
2.2.1 右辅助臂结构（如图 2）
2.2.2 左辅助臂结构（如图 3）
图 2
图 3
3
TWC 系列安装调试及零部件手册
1.
后转臂
2.
控制盒
3.
前转臂
4.
压胎座
5.
压块
6.
定位锥
7.
托胎盘
8.
压胎轮
9.
导轨
10. 立柱焊件
11. 后转臂垫套
12. 滑板
13. 托盘臂
14. 压胎横杆
15. 气缸护罩
16. 升降气缸
1. 后转臂
2. 控制盒
3. 前转臂
4. 锁紧夹
5. 压胎轮
6. 托胎盘
7. 托盘臂
8. 导轨
9. 限位销
10. 立柱焊件
11. 定位锥
12. 滑板护罩
13. 立柱上支架
14. 升降气缸
15. 立柱下支架
