元征公司
4, 装上机箱侧板

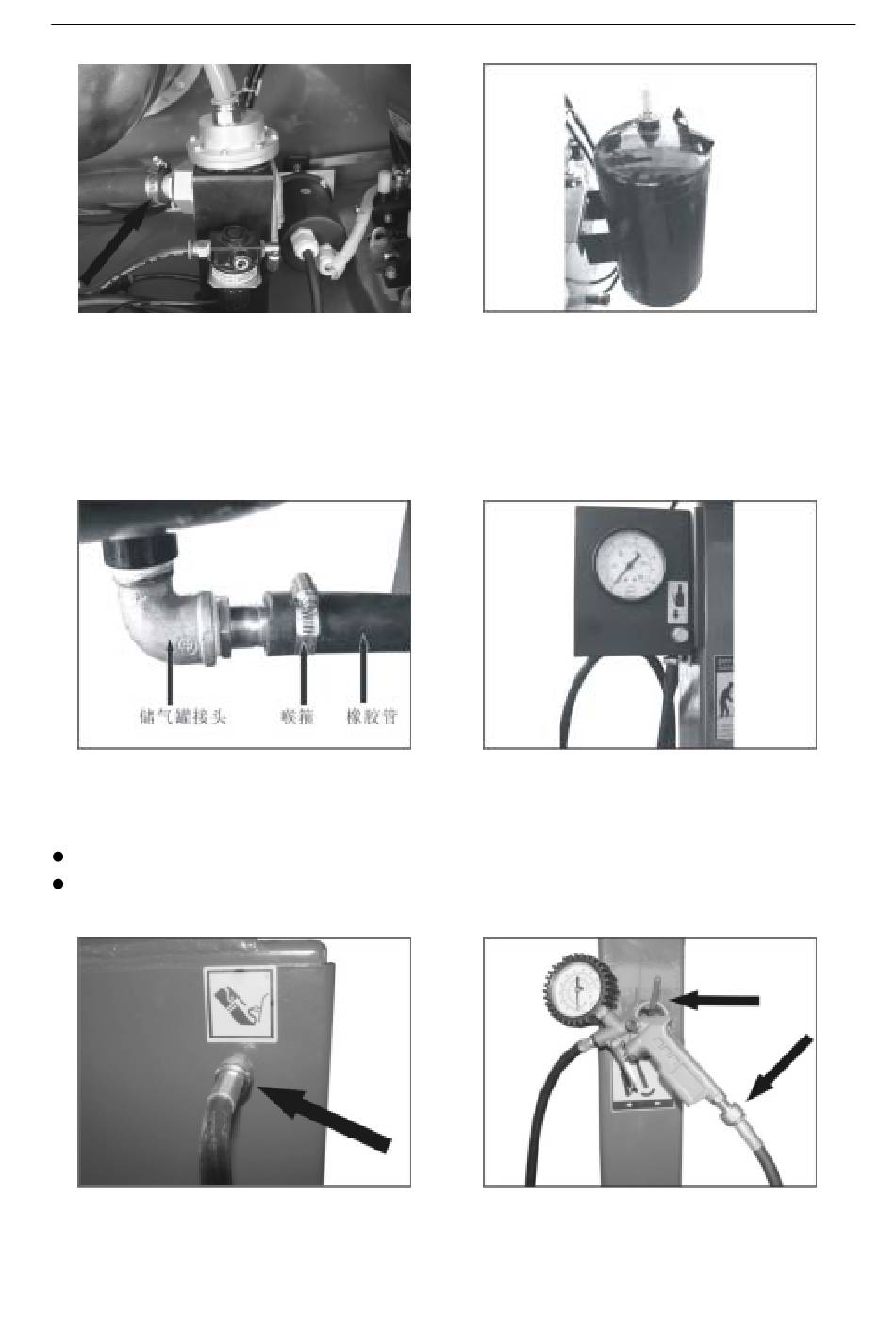

4.2.6 储气罐的安装
1，用两套螺栓、螺母、弹簧垫圈和平垫将储气罐与箱体固定（如图 23） ；
2，按照图 24 中所示，将橡胶管与储气罐接口连接，然后将喉箍螺钉拧紧；
4.2.7 打气表的安装
如果是盒式打气表或数显打气表按照图 25 中所示，将气压表盒安装在立柱一侧；
如果是枪式打气表，取出气管将其一端连接到箱体尾部的接头上（如图 26）另一端连接至打气
表并将打气表挂在立柱的挂钩上（如图 27） 。
图 22
图 24
图 26
9
TWC 系列安装调试及零部件手册
图 23
图 25
图 27
