5.4 六方杆的锁紧调整（摇臂式）

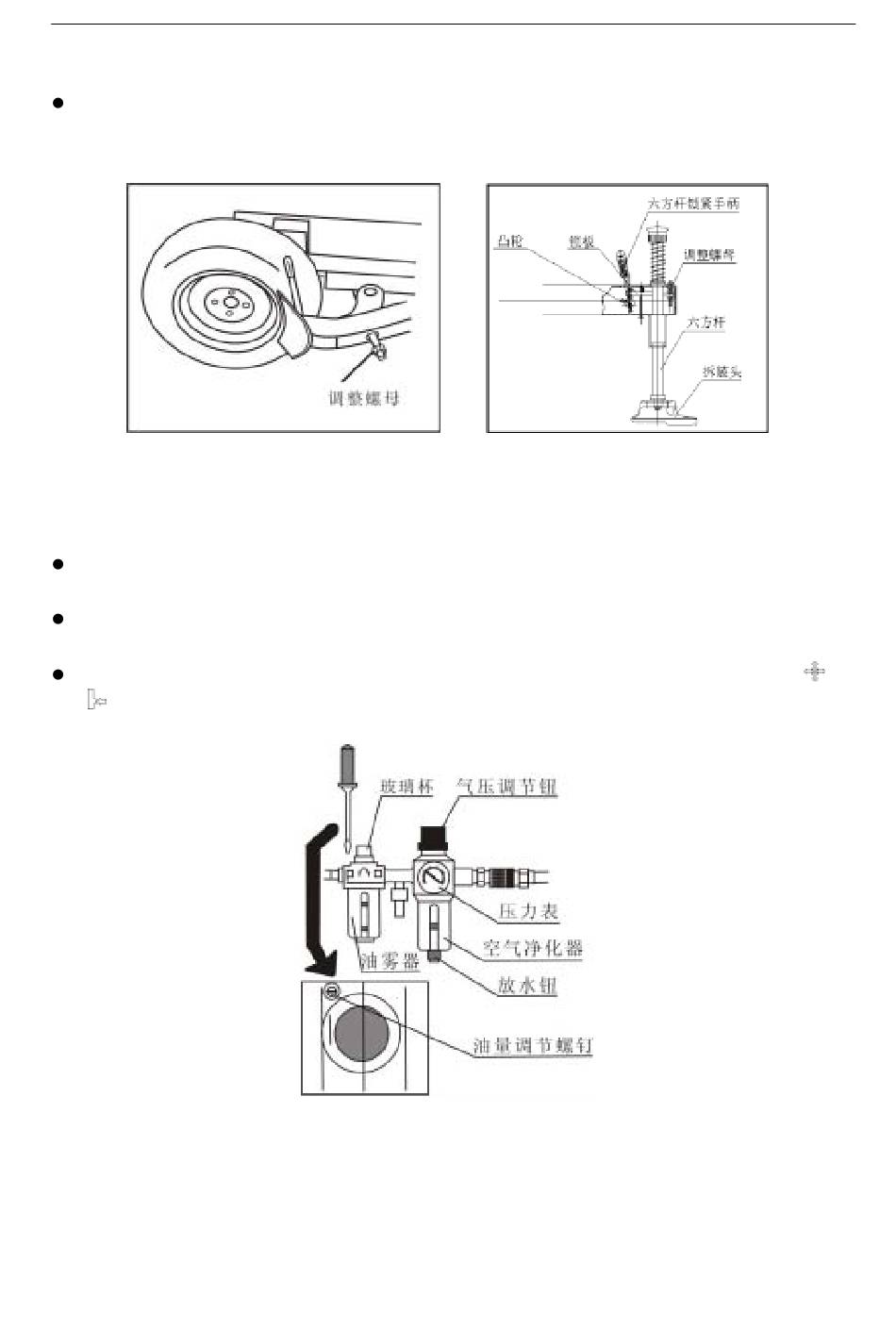

当六方杆锁紧手柄（如图 31）向下时,六方杆在外力和回位弹簧的作用下可以上下自由滑动；当
六方杆锁紧手柄逆时针转动约 120 度时，连接在手柄上的凸轮将锁板顶起使六方杆锁死。如达
不到该种情况，调节螺母的上下位置，即可实现锁紧六方杆的目的。
5.5 气源三联件的调试与调整
如图 32 所示，图中有一气压调节钮。将其拔起，反时针旋转是减压；顺时针旋转是增压。将压
力调到工作压力后，按下调节钮以锁紧。
空气净化器是滤除空气中的水和杂质。 当水和杂质累积量超过红线标志时， 旋开下面的放水钮，
然后用手指上压以将杂物排出。
油雾器是向工作气体中加入定量的润滑油，用于润滑气缸和气阀中的运动零件。踩下脚踏
5
，3
～ 次后，润滑器玻璃杯中会有一滴油滴入，如达不到该流量值，可调节油量调节螺钉来
实现。
5.6 拆装头的调整
1， 检验（以 13 英寸轮毂为例，其余规格以同样方法）
1) 将一直径为 13 英寸的铝合金轮毂安装在转盘上；
2) 使拆装头与轮辋配合，并锁紧；
图 30
图 32
12
TWC 系列安装调试及零部件手册
图 31
或
