元征公司

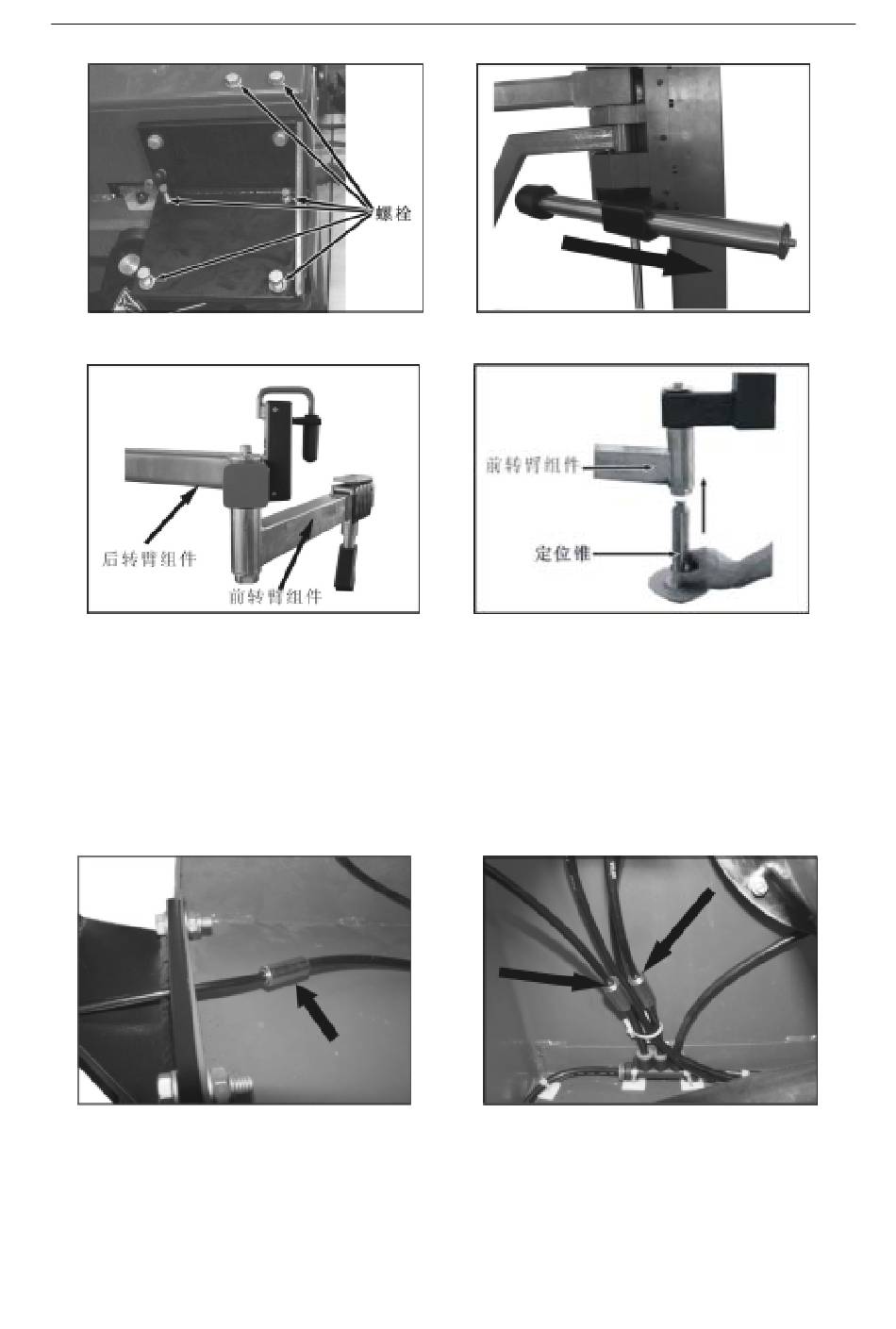

3. 取出压胎横杆和相关紧固件，在紧固件上涂上一层润滑油，然后按照图 17 所示正确连接；
4. 取出前转臂组件和相关紧固件，在紧固件上涂上一层润滑油，然后按照图 18 所示正确连接；
5. 取出定位锥按照图 19 所示将其与前转臂组件连接；
4.2.5 气路连接
1, 拆开机箱侧板；
2, 找到辅助臂内伸出的 pu 管，插进机箱内的变径接头（如图 20）如果是倒臂式的机型请将倒臂内
伸出的 pu 管插进机箱内的另一个变径接头（如图 21） ；
3, 如果是带快充的机型，请取出橡胶管按图 22 所示接上快速放气阀的接口上，另一头从机箱后部
的圆孔中穿出去。
图 16
图 18
图 20
8
TWC 系列安装调试及零部件手册
图 17
图 19
图 21
