元征公司

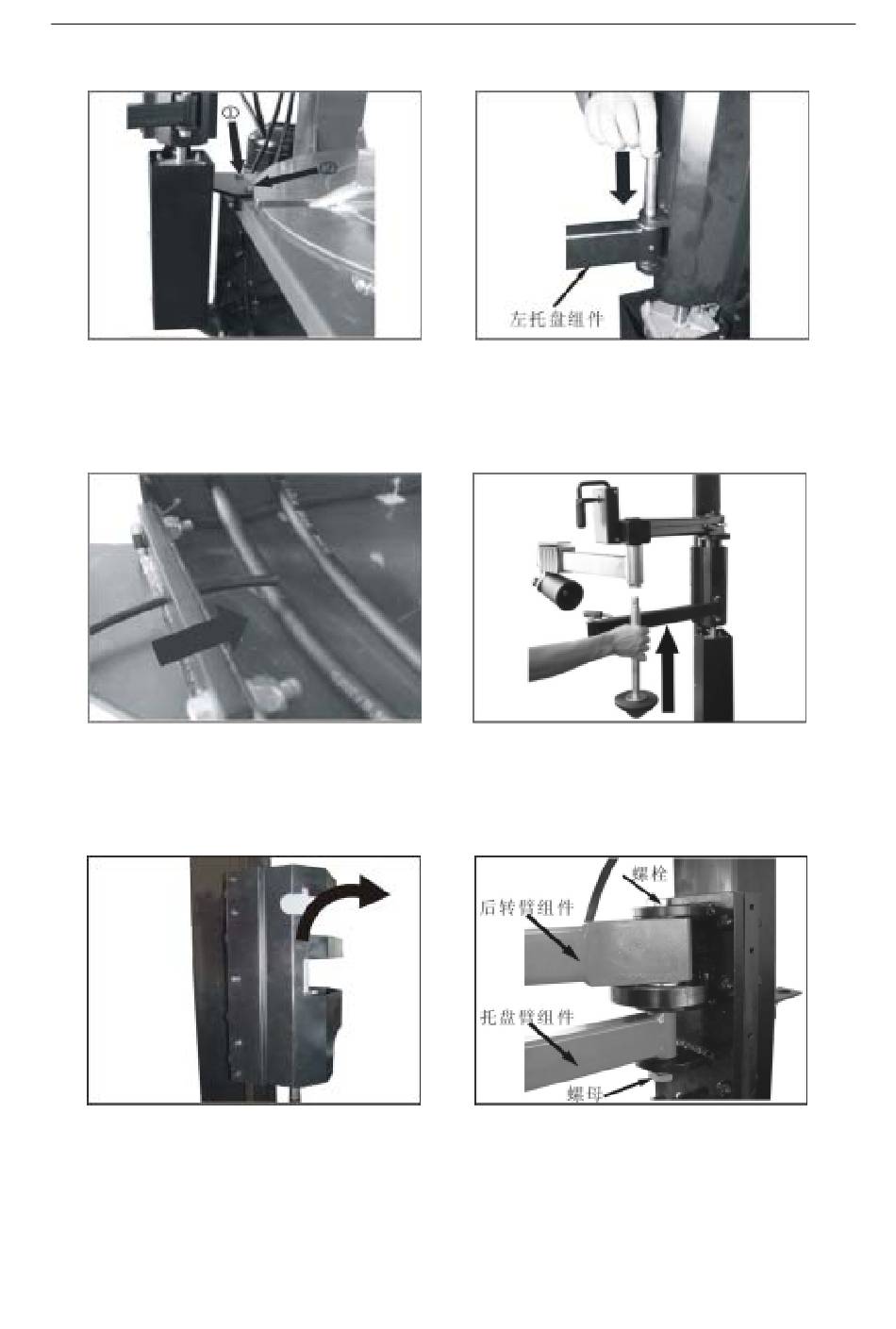

片用螺栓拧紧（如图 10） ；
3. 取出托盘组件和相关紧固件，在紧固件上涂上一层润滑油，然后按照图 11 所示正确连
接；最后将机体下部漏出的 PU 管从机箱左侧的小孔插入箱体内（如图 12） ；
4. 取出定位锥按照图 13 所示将其与前转臂组件连接；
4.2.4 右辅助臂的安装
1.
取出后转臂、立柱和升降气缸组件，去掉上面的护罩（如图 14）然后取出托盘组件和相关紧固
件，在紧固件上涂上一层润滑油，按照图 15 所示正确连接，最后将护罩按原样装上；
图 14
2. 将机箱右侧的螺栓（如图 16）和垫片取下，然后将机体（如图 15 中安装好的组件）竖立在座
架上，加上垫片用螺栓拧紧，最后将机体下部漏出的 pu 管从机箱右侧的小孔插入箱体内。
图 10
图 12
图 15
7
TWC 系列安装调试及零部件手册
图 11
图 13
