二 整机结构
2.1 整机结构

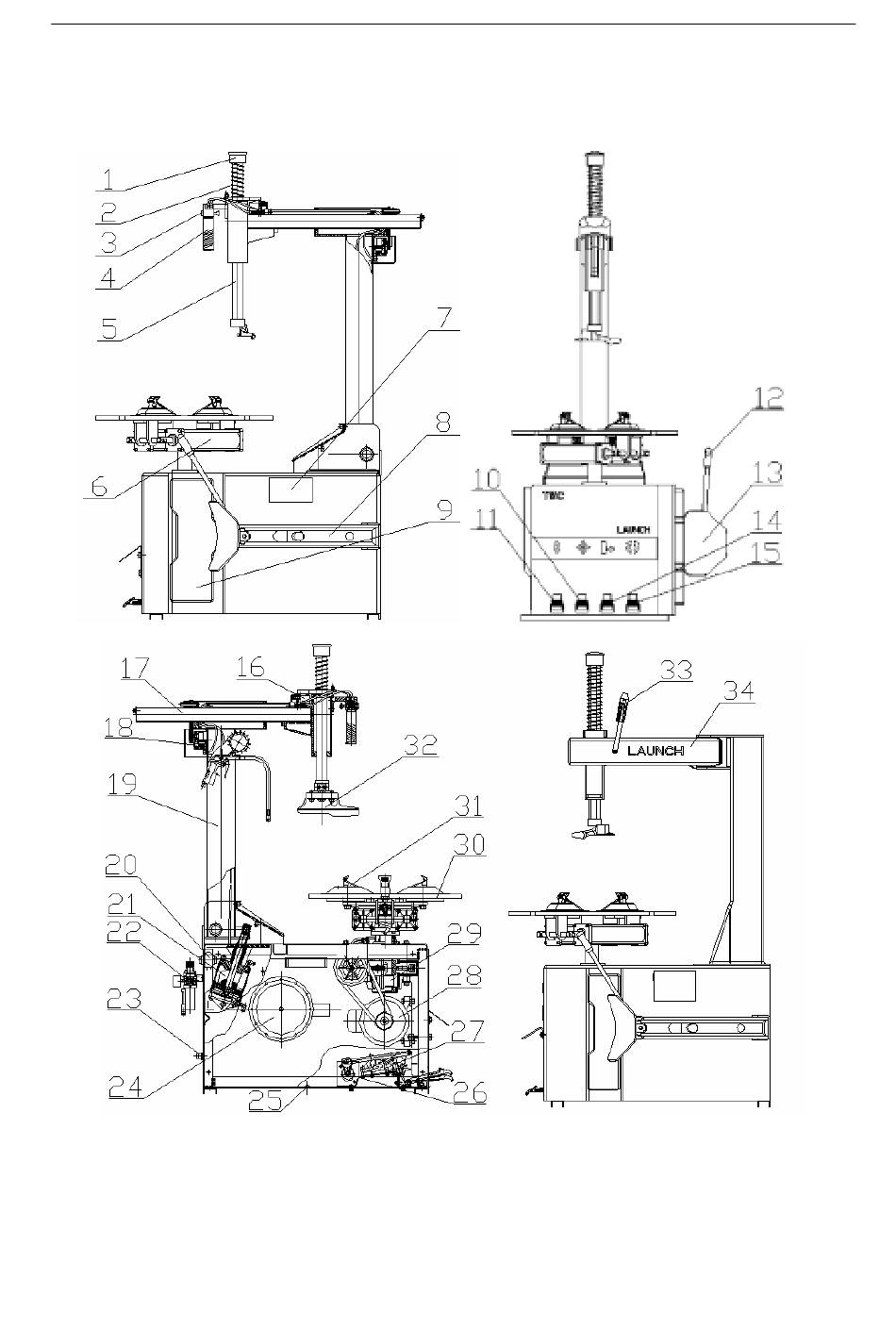

图 1
1、柱帽 2、回位弹簧 3、气阀锁紧按钮 4、锁紧手柄 5、六方杆 6、夹紧气缸 7、润滑液盒 8、分
离铲臂 9、橡胶垫 10、夹紧气缸脚踏 11、立柱摆动脚踏 12、分离铲操纵手柄 13、分离铲 14、分
离铲脚踏 15、转盘转向脚踏 16、六方杆锁紧气缸 17、四方横梁 18、四方横梁锁紧气缸 19、立柱 20、
减压阀 21、倒臂气缸 22、气源三联件 23、电源线出口 24、大气缸 25、接地线 26、电机万能转换开
关 27、控制阀 28、电机 29、减速器 30、转盘 31 卡爪、32、拆装头 33、六方杆锁紧手柄 34、横摇臂
