SlabMatrix Basic 1.0

6.1 Übersicht und Lieferumfang

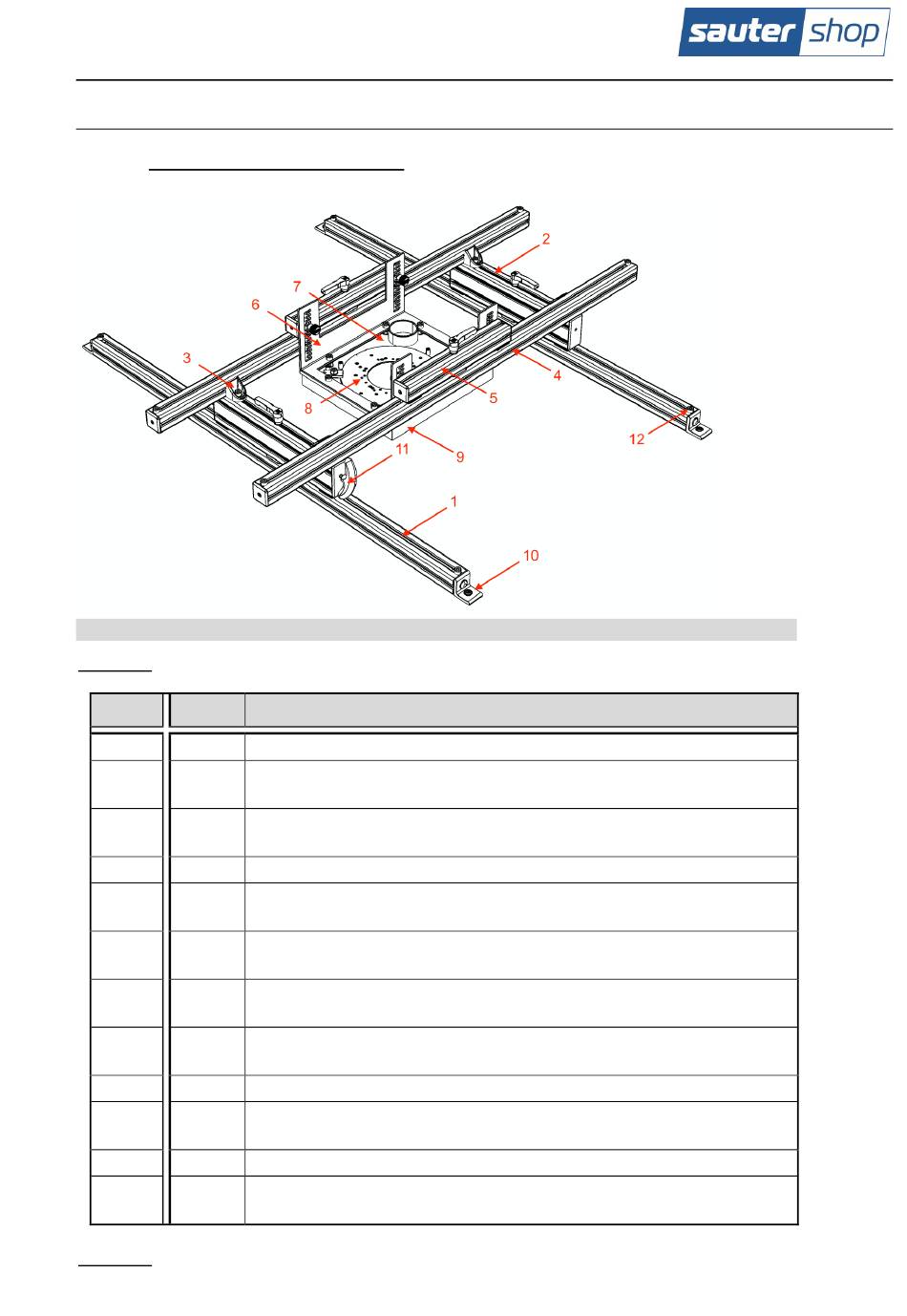

Abbildung 2: Bauteile SlabMatrix Basic 1.0
Tabelle 1: Lieferumfang SlabMatrix Basic 1.0
Pos.Nr. Anzahl
1 2
2 2
3 4
4 2
5 2
6 1
7 1
8 1
9 1 Satz
10 4
11 1
12 8
Tabelle 2: Technische Daten SlabMatrix Basic 1.0
Bezeichnung
Längsschienen (Y-Achse): Gesamtlänge: 1100 mm
Querschienenträger, vormontiert auf den Längsschienen mit
Klemmeinrichtung
Befestigungswinkel zur Befestigung der Querschienen auf den
Längsschienen, vormontiert auf den Querschienenträgern
Querschienen (X-Achse): Gesamtlänge: 1100 mm
Träger zur Befestigung des Aufnahmerahmens für die Oberfräse,
vormontiert auf den Querschienen mit Klemmeinrichtung
Aufnahmerahmen für die Oberfräse mit Höhenverstellung (Z-
Achse) in 10 mm Rasterung
Grundplatte, vormontiert am Aufnahmerahmen mit Absaugan-
schluss
Adapterplatte OF 55 (Art. Nr. SA-SM-PLATE-S) oder OF 100 (Art.
Nr. SA-SM-PLATE-L)
Staub- und Spänebürsten
Befestigungswinkel zur Befestigung der Fräs- und Bohrvorrichtung
auf der Arbeitsfläche (z.B. Holzplatte) mit Befestigungsschrauben
Innensechskantschlüssel
Endanschläge zur stufenlosen Begrenzung der Verfahrwege in der
X- uns Y-Achse
Fräs- und Bohrvorrichtung
