Fräs- und Bohrvorrichtung
8.2 Beispiel zur sicheren Werkstückbefestigung auf der Lochrasterplatte

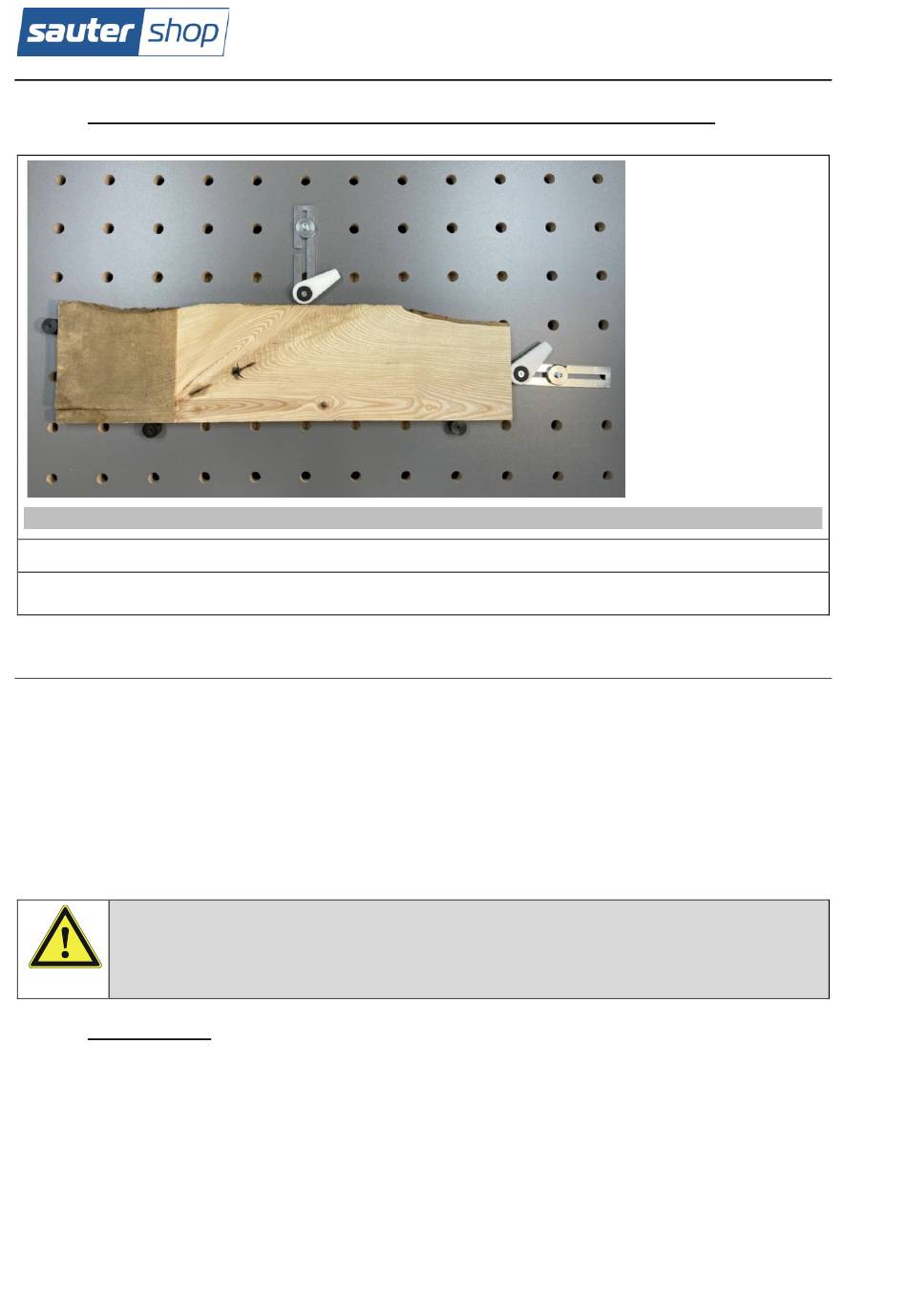

Abbildung 30: Befestigung eines Massivholzbrettes auf der Lochrasterplatte
verwendet wurde das Spann- und Anschlagset Pro (Zubehör)
Vorgesehene Bearbeitung: Planfräsen
9 Fräswerkzeuge und Spannzangen
Mit der Verwendung der Oberfräse kommen Schaftfräswerkzeuge und Bohrer zum Einsatz. Sie wer-
den mit Spannzangen in der Oberfräse eingespannt. Die Spannzangen sind oberfräsenspezifisch aus-
geführt und deshalb im Lieferumfang der Oberfräse enthalten. Die verwendeten Spannzangen soll-
ten deshalb immer vom Hersteller der Oberfräse sein.
Der Spanndurchmesser der Spannzangen ist abgestimmt auf den Schaftdurchmesser der Fräswerk-
zeuge. Zum Einspannen eines Fräswerkzeuges mit einem Schaftdurchmesser von 12 mm muss
zwingend eine Spannzange mit einem Spanndurchmesser von 12 mm verwendet werden. Dies gilt
entsprechend auch für andere Schaft-bzw. Spannzangendurchmesser.
Passt die Paarung Fräserdurchmesser und Spannzangendurchmesser nicht zusammen,
ist eine sichere Einspannung des Fräswerkzeugs in der Oberfräse nicht gegeben. Beim
Einschalten der Oberfräse droht deshalb das Wegschleudern des Fräswerkzeugs. Dies
birgt ein sehr hohes Verletzungsrisiko.
9.1

Spannzangen

Das Einspannen des Schaftfräswerkzeugs in die Oberfräse erfolgt über einen Innenkegel, als Teil der
Motorwelle und einer passenden Spannzange mit Überwurfmutter. Diese Bauteile können das
Schaftfräswerkzeug nur sicher spannen, wenn folgende Bedingungen gegeben sind:
• Der Innenkegel und die Spannzange mit Überwurfmutter sind unbeschädigt.
• Der Innenkegel und die Spannzange mit Überwurfmutter wurden vor dem Einspannen des
Fräswerkzeugs gereinigt.
