Verwendbare Oberfräsen; Zusammenbau Slabmatrix Pro 1.0 - sauter SlabMatrix Basic 1.0 User Manual

Fräs- und Bohrvorrichtung
10 4
11 2
12 2
13 1
14 4

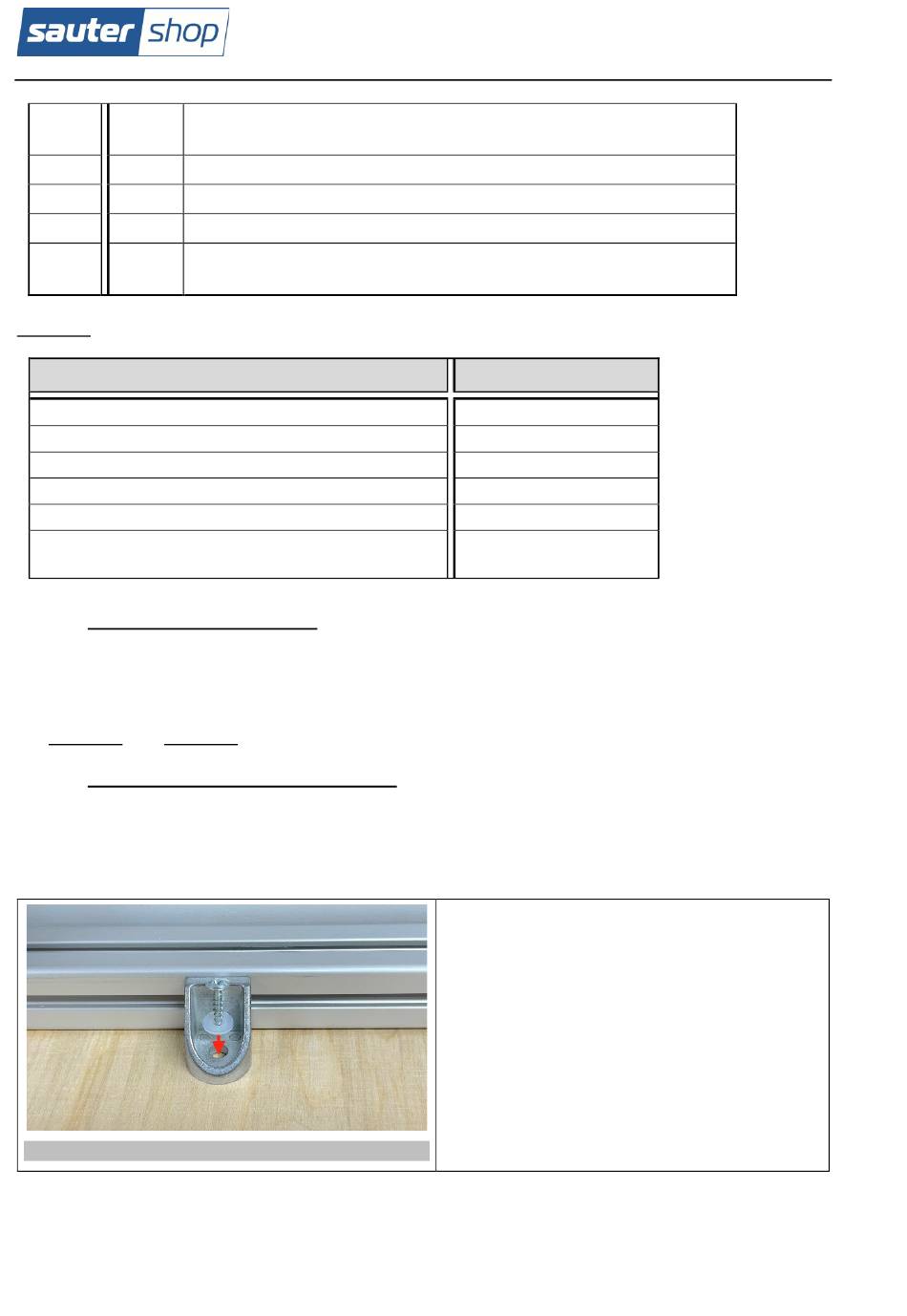

Tabelle 6: Technische Daten SlabMatrix Pro 1.0
Bezeichnung
Bearbeitungslänge(Y-Achse), max.
Bearbeitungsbreite (X-Achse), max.
Höhenverstellbereich (Z-Achse) in 13 Stufen
Lochraster für Y- und X-Achse
Höhenrasterstufe des Aufnahmerahmens
Verlängerungskit Y-Achse
(Art. Nr. SA-SM-EXT-KIT)
7.2 Verwendbare Oberfräsen
Zur Aufnahme der Oberfräse in die Fräs- und Bohrvorrichtung SlabMatrix Pro 1.0 wird ebenfalls ent-
weder die Adapterplatte OF 55 oder die Adapterplatte OF 100 verwendet.
Die Tabelle 3 und Tabelle 4 im Kapitel 6.2 listen die verwendbaren Oberfräsen entsprechend auf.
7.3

Zusammenbau SlabMatrix Pro 1.0

Zur Montage der Fräs- und Bohrvorrichtung SlabMatrix Pro 1.0 auf einer Holzplatte gehen Sie wie im
Kapitel 6.3 beschrieben vor. Zur Montage der Längsschienen verwenden Sie die Klemmwinkel.
Abbildung 24: Befestigung der Längsschienen
20
Befestigungswinkel zur Befestigung der Fräs- und Bohrvorrichtung
auf der Lochrasterplatte
Rasteinrichtung der Querschienen (X-Achse)
Rasteinrichtung der Längsschienen (Y-Achse)
Innensechskantschlüssel
Endanschläge zur stufenlosen Begrenzung der Verfahrwege in der
X- und Y-Achse
Abmessungen
940 mm
880 mm
120 mm
32 mm
10 mm
940 + 1330 mm
