Verwendbare Oberfräsen - sauter SlabMatrix Basic 1.0 User Manual

Fräs- und Bohrvorrichtung
Bezeichnung
Bearbeitungslänge(Y-Achse), max.
Bearbeitungsbreite (X-Achse), max.
Höhenverstellbereich (Z-Achse) in 13 Stufen
Höhenrasterstufe des Aufnahmerahmens
6.2 Verwendbare Oberfräsen
Zur Aufnahme der Oberfräse in die Fräs- und Bohrvorrichtung SlabMatrix Basic 1.0 wird entweder
die Adapterplatte OF 55 (Art. Nr. SA-SM-PLATE-S) oder die Adapterplatte OF 100 (Art. Nr. SA-SM-
PLATE-L) verwendet.
Mit der Adapterplatte OF 55 (Art. Nr. SA-SM-PLATE-S) sind entsprechend Tabelle 3 folgende Ober-
fräsen einsetzbar:
Tabelle 3: einsetzbare Oberfräsen mit der Adapterplatte OF 55 (Art. Nr. SA-SM-PLATE-S)
Ken- Hersteller, Typ
nung
L Makita RT0700
M DeWalt
DE26203
N Metabo OF E
1229
O Triton JOF001
P Festool OF
1010
P Mafell LO50
R Bosch GKF 600
(Kopiereinheit)
S Makita RT0700
10
Befesti- An-
gung zahl
M4x8 4
M4x8 4
M5x10 3
M6x10 3
M4x8 4
M4x8 4
M4x8 4

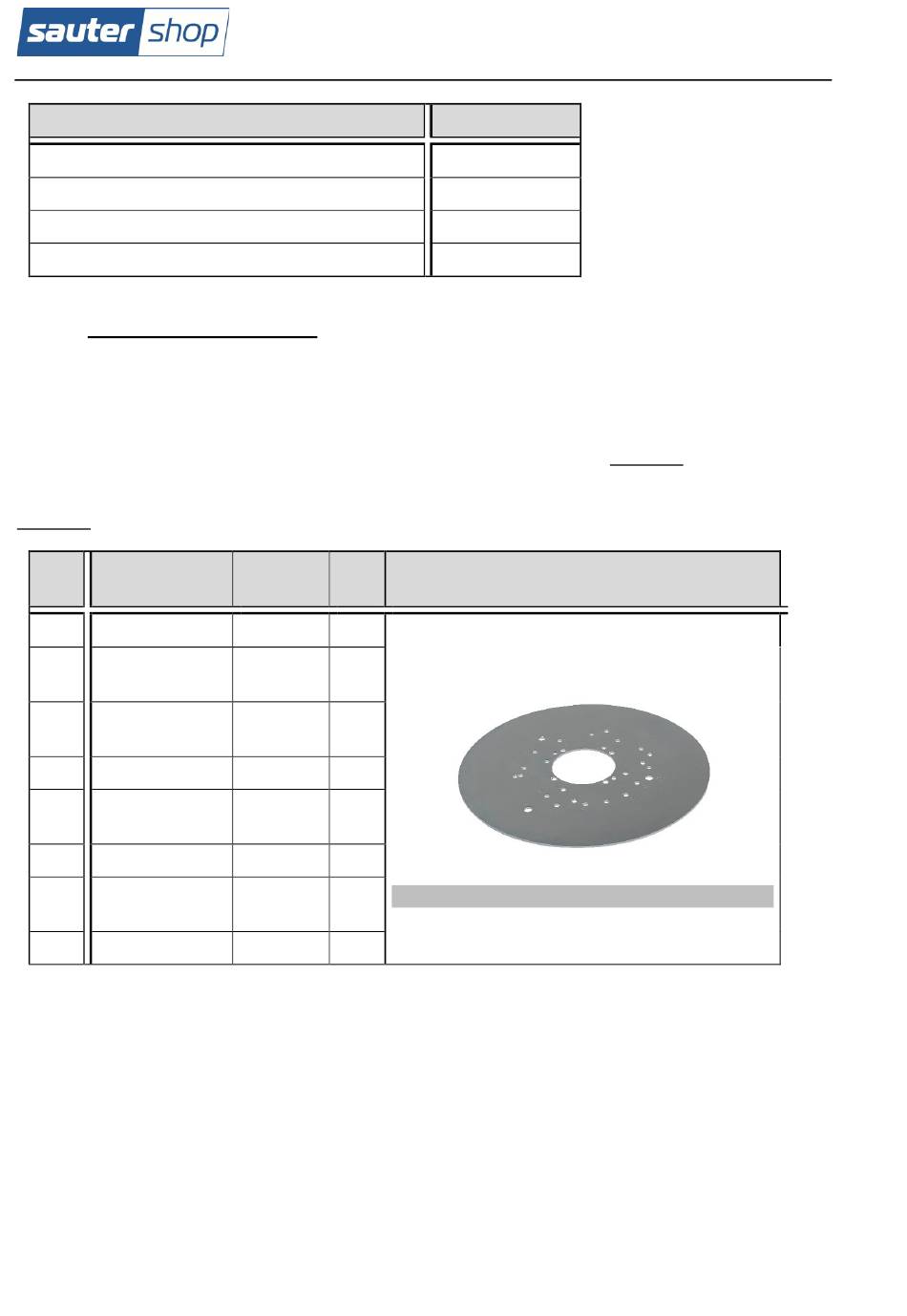

Abbildung 3: Adapterplatte OF 55
M4x8 4
Abmessungen
700 mm
700 mm
120 mm
10 mm
