Power Supply Wiring

NOTE: Use only the supplied 12 VDC, 4 A, or 4.2 A power supply for this switcher.

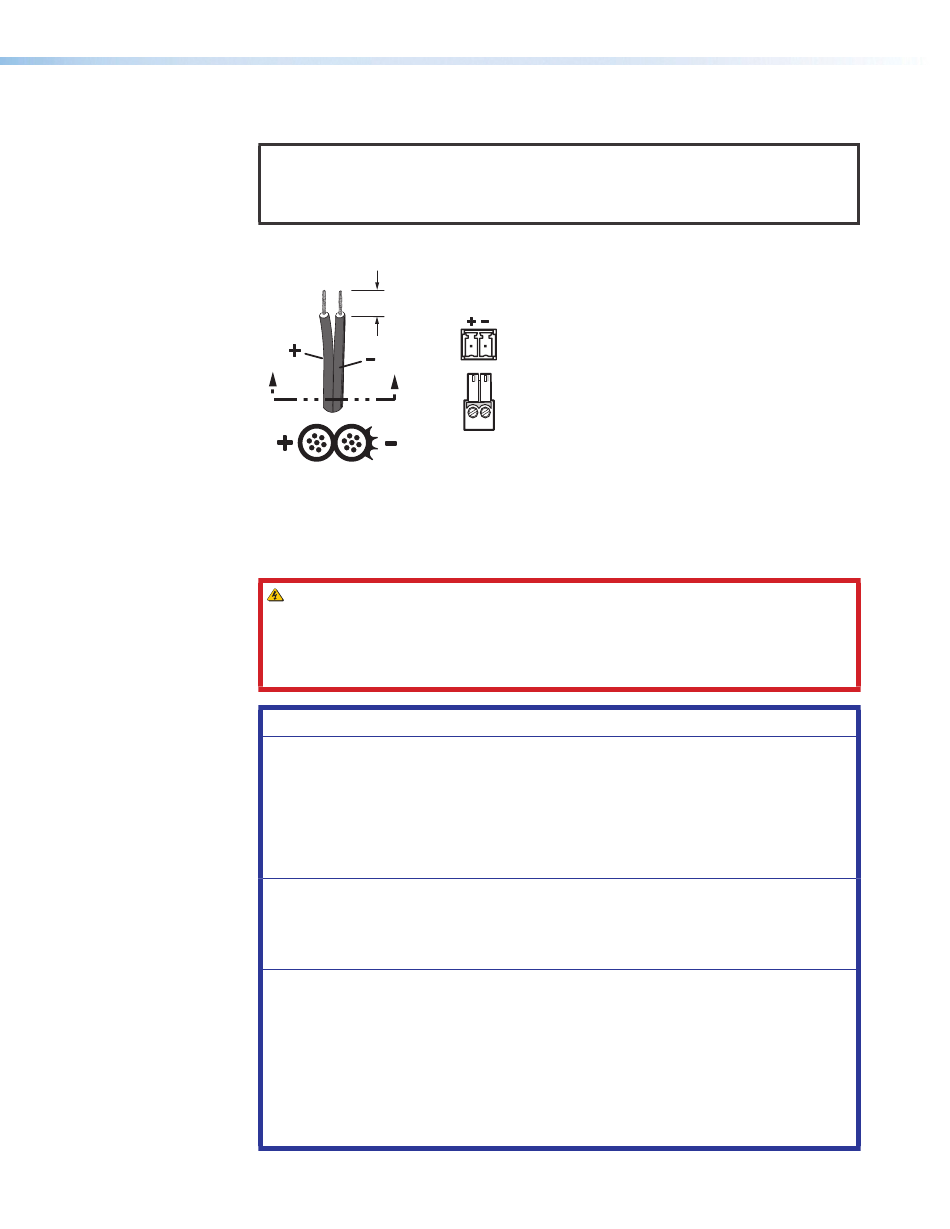

Figure 45 shows how to wire the connector.
A
Figure 45.
AVERTISSEMENT : Les deux cordons d'alimentation doivent être maintenus à
ATTENTION:
The PVS 407D power supply can support a typical system: for example, a
PVS 407D, 2 PVT Wallplates, 2 or 4 speakers, an MLC Plus 100 with an IRCM DV+,
and a VoiceLift Microphone system.
3/16"
(5 mm) Max.
Smooth
Ridges
A
Captive Screw
Connector
SECTION A–A
Power Supply
Output Cord
Power Connector Wiring
WARNING: The two power cord wires must be kept separate while the power
supply is plugged in. Remove power before wiring.
l'écart tant que la source d'alimentation est branchée. Coupez l'alimentation avant
d'effectuer les raccordements.
• Always use a power supply supplied and or specified by Extron. Use of an
unauthorized power supply voids all regulatory compliance certification and may
cause damage to the supply and the end product.
• Utilisez toujours une source d'alimentation fournie ou recommandée par Extron.
L'utilisation d'une source d'alimentation non autorisée annule toute certification
de conformité réglementaire, et peut endommager la source d'alimentation et
l'unité.
Unless otherwise stated, the AC/DC adapters are not suitable for use in air
•
handling spaces or in wall cavities.
• Sauf mention contraire, les adaptateurs CA/CC ne conviennent pas à une
utilisation dans les espaces d'aération ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of
National Electrical Code ANSI/NFPA 70, article 725 and the Canadian Electrical
Code part 1, section 16. The power supply shall not be permanently fixed to
building structure or similar structure.
• Cette installation doit toujours être conforme aux dispositions applicables
du Code américain de l'électricité (National Electrical Code) ANSI/NFPA 70,
article 725, et du Code canadien de l'électricité, partie 1, section 16. La source
d'alimentation ne devra pas être fixée de façon permanente à la structure de
bâtiment ou à d'autres structures similaires.
PVS 407D • Connector Wiring 58
