IT

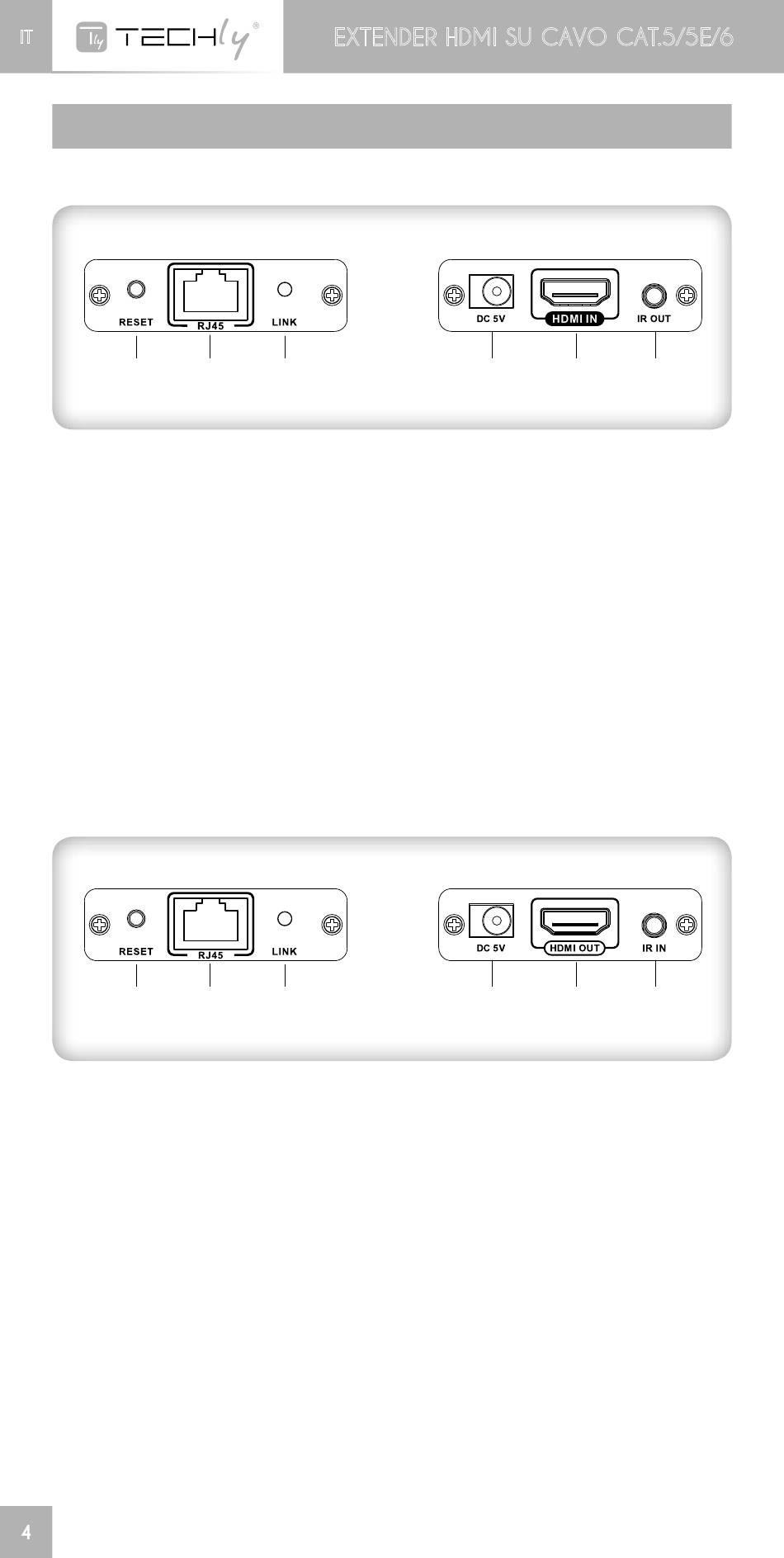

dEscrIZIonE aPParEccHIo
1. trasmettitore (tx)
➊
Tasto Reset
➊
Ingresso segnale RJ45
➋
➌
Indicatore di alimentazione Il LED si accende tutte le volte che
Ingresso alimentazione
➍
Ingresso segnale HDMI
➎
Uscita segnale IR
➏
2. ricevitore (rx)
➊
Tasto Reset
➊
Ingresso segnale RJ45
➋
Indicatore di alimentazione Il LED si accende tutte le volte che
➌
Ingresso alimentazione
➍
Segnale HDMI in uscita
➎
Ingresso segnale IR
➏
4
EXTENDER HDMI SU CAVO CAT.5/5E/6
➋
➌
➋
➌
➍
Riavvia l'unità
Connettere al cavo di rete
avviene una trasmissione del
segnale HDMI, lampeggia quando
non c'è trasmissione di segnale
Collegare con l'alimentatore
DC5V1A
Collegare con la sorgente HDMI
Collegare con la prolunga IR blaster
➍
Riavvia l'unità
Collegare con il cavo di rete
avviene una trasmissione del
segnale HDMI, lampeggia quando
non c'è trasmissione di segnale
Collegare l'alimentatore DC5V1A
Collegare con lo schermo HDMI
Collegare con la prolunga ricevitore
IR
➎
➏
➎
➏
