Summary of Contents for Techly IDATA EXT-565
- Page 1 User's Manual HDMI EXTENDER Manuale d’istruzione 4K@60HZ Technical features POINT POINT P/N: IDATA EXT-565 8059018364187...
-
Page 2: Important Safety Instruction
• Power supply: DC 5V/2A, usage only the supplied power unit, do not use the power supply if it is damaged. Make sure specification matched if using 3rd party adapters • Static electricity will cause damage of the device, please do ESD protection when using the device WWW.TECHLY.COM... -
Page 3: Package Contents
Cat6/6A/7 following standard EIA-568B Cat6/6A/7 ≤ 70m Display device TV, projectors, … with HDMI port HDMI cable ≤ 5m WALL MOUNTING Install the mounting ears on the unit according with the diagram and select the wall mounting position to fix it. WWW.TECHLY.COM... -

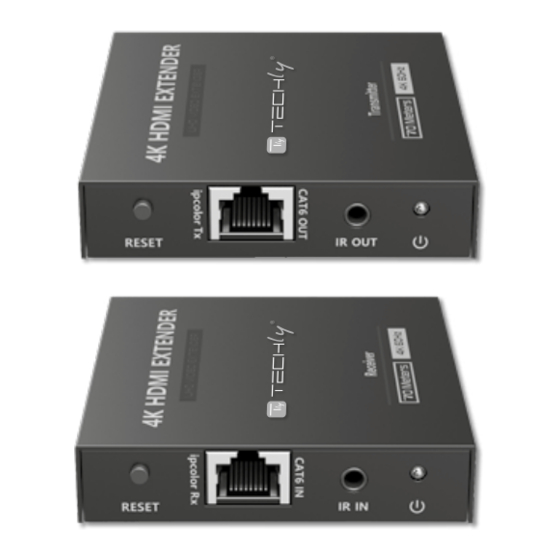

Page 4: Panel Description
HDMI signal, the indicator will light solid DC5V power Connect with DC5V/1A power adapter input HDMI output Connect with local HDMI display device with HDMI cable HDMI input Connect with HDMI source device with HDMI cable WWW.TECHLY.COM... -
Page 5: Installation Procedures
HDMI signal, the indicator will light solid DC5V power Connect with DC5V/1A power adapter HDMI output Connect with HDMI display device with HDMI cable 3.5 mm stereo Connect with earphone or speaker output INSTALLATION PROCEDURES Connection diagram WWW.TECHLY.COM... - Page 6 2) Reset the transmitter or receiver to re-built the connection Q: The display shows unusual color or no sound? A: 1) Reset the transmitter or receiver to re-built the connection 2) Check if the HDMI cables are connected well 3) Reconnect the network cable WWW.TECHLY.COM...
-
Page 7: Technical Parameters
Color Black Dimension 85.0 (L) x 75.5 (W) x 16.5 (H) mm ESD Protection 1a Contact discharge level 2 (+/-4KV) Protection level 1b Air discharge level 3 (+/-8KV) implementation of the standard IEC61000-4-2 Lightning proctection, surge protection Certification CE/FCC/RoHS2.0 WWW.TECHLY.COM... - Page 8 WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the ®...
-
Page 9: Importanti Informazioni Sulla Sicurezza
• Non invertire il trasmettitore da HDMI a RJ45 con il ricevitore da RJ45 a HDMI prima dell'installazione • Non scollegare la periferica durante l’uso, mantenere il prodotto distante da materiali infiammabili ed esplosivi. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
REQUISITI PER L'INSTALLAZIONE Sorgente del Periferica con porta HDMI (PC, DVD, NVR, ecc) Cavo HDMI ≤ 5m segnale Cavo Cat6/6A/7 conforme allo standard Cavo Cat6/6A/7 ≤ 70m EIA-568B Periferica di TV, proiettore, …con porta HDMI Cavo HDMI ≤ 5m visualizzazione WWW.TECHLY.COM... -
Page 11: Installazione A Muro
HDMI l'indicatore alimentazione presenterà una luce fissa Alimentazione Collegare all'alimentatore DC5V/1A DC5V Collegare con lo schermo locale HDMI utilizzando un cavo Uscita HDMI HDMI Collegare con un dispositivo sorgente HDMI utlizzando Ingresso HDMI un cavo HDMI WWW.TECHLY.COM... -
Page 12: Procedure Di Installazione
HDMI l'indicatore alimentazione presenterà una luce fissa Alimentazione Collegare all'alimentatore DC5V/1A DC5V Collegare al dispositivo di visualizzazione HDMI tramite Uscita HDMI un cavo HDMI Uscita stereo Collegare con cuffie o altoparlanti 3.5 mm PROCEDURE DI INSTALLAZIONE Schema di collegamento WWW.TECHLY.COM... -
Page 13: Domande Frequenti
D: Lo schermo presenta un colore insolito o non c'è alcun suono? R: 1) Riavviare il trasmettitore o il ricevitore per ricreare la connessione 2) Controllare se i cavi HDMI sono collegati correttamente 3) Ricollegare il cavo di rete WWW.TECHLY.COM... -
Page 14: Parametri Tecnici
85.0 (P) x 75.5 (L) x 16.5 (A) mm Protezione ESD 1a Contact discharge level 2 (+/-4KV) 1b Air discharge level 3 (+/-8KV) Livello di protezione implementation of the standard IEC61000-4-2 Protezione contro i fulmini, protezione contro le sovratensioni Certificazioni CE/FCC/RoHS2.0 WWW.TECHLY.COM... - Page 15 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle ® norme e direttive europee richieste. La dichiarazione di conformità CE è...
- Page 16 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
