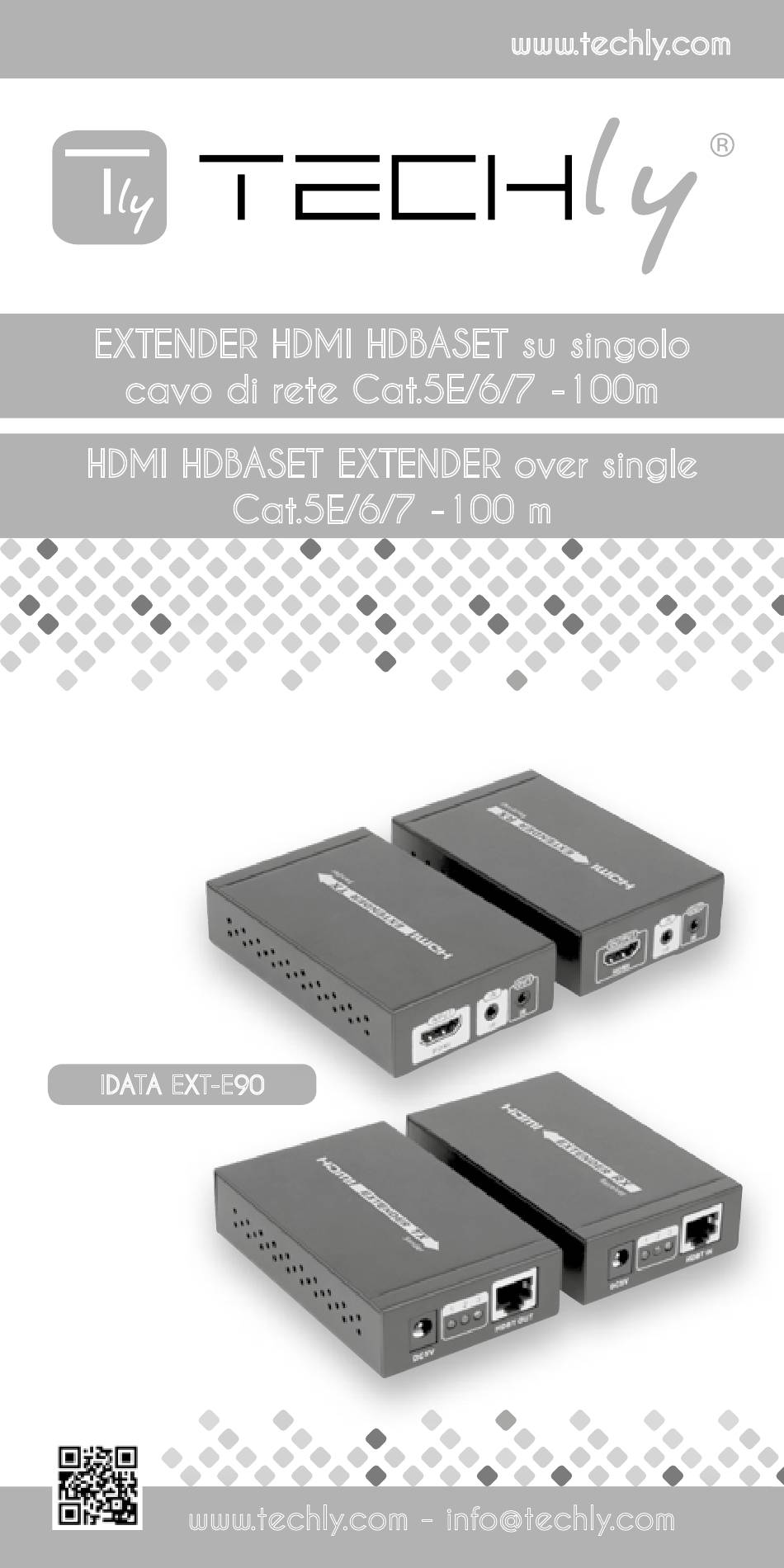

- Page 1 ExtEndEr HdMI HdBasEt su singolo cavo di rete Cat.5E/6/7 -100m HdMI HdBasEt ExtEndEr over single Cat.5E/6/7 -100 m Manuale d’istruzione User’s manual Idata Ext-E90 www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
Extender HDMI HDBaseT ExtEndEr HdMI HdBasEt Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future. -
Page 3: Contenuto Della Confezione
Extender HDMI HDBaseT movimento ed evitare danni. • Non collegare o scollegare i cavi di rete o i cavi IR quando la periferica è in uso; non confondere il trasmettitore HDMI EXTENDER con il ricevitore HDMI EXTENDER e il blaster IR con il ricevitore IR • Alimentatore: utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. Nel caso in cui non sia possibile utilizzare l’alimentatore originale fornito nella confezione, assicurarsi che le specifiche dell’alimentatore sostitutivo corrispondano a quelle dell’originale. -
Page 4: Descrizione Del Pannello
Extender HDMI HDBaseT dEsCrIZIOnE dEL PannELLO 1. HdMI a HdBaset tx (trasmettitore) HDMI IN: ingresso segnale HDMI per connettere la sorgente HDMI ➊ IR IN: ingresso segnale IR per connettere il cavo di estensione del ➋ ricevitore IR IR OUT: uscita segnale IR per collegare il cavo di estensione dell'IR ➌ blaster DC12V: ingresso alimentazione ➍ HDBT OUT: uscita segnale HDBaseT ➎ 2. HdBaset a HdMI rx (ricevitore) DC12V: ingresso alimentazione ➊ HDBT IN: ingresso segnale HDBaseT ➋ HDMI OUT: uscita segnale HDMI per collegare un dispositivo di ➌... -
Page 5: Procedura Per L'installazione
Extender HDMI HDBaseT PrOCEdUra PEr L’InstaLLaZIOnE Come preparare un cavo di rete Cat.5/6 Seguire lo standard EIA-568B: 1-Arancio/bianco 5-Blu/bianco 2-Arancio 6-Verde 3-Verde/bianco 7-Marrone/bianco 4-Blu 8-Marrone COnnEssIOnE Ir Pass BaCk BIdIrEZIOnaLE 1) Supporta IR pass back bidirezionale. L’utente può controllare il DVD dal lato del trasmettitore e controllare la TV dal lato del ricevitore. - Page 6 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 7: Important Safety Instruction
Extender HdMI HdBaset HdMI HdBasEt ExtEndEr Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMPOrtant saFEtY InstrUCtIOn IntEndEd UsE We do not permit using the device in other ways like described in this user’s manual. -
Page 8: Package Contents
Extender HDMI HDBaseT • Do not mix up the HDMI EXTENDER sender and HDMI EXTENDER receiver, and the IR blaster and IR receiver. • Power supply: usage only the supplied power unit, do not use the power supply if it is damaged. Make sure the specification matched if using 3rd party DC adapters. IntrOdUCtIOn HDMI HDBaseT single network cable extender transmits HDMI signal up to 100 meters over Cat6 fluently and clearly. It is lossless in signal and supports 3D, 24bits deep color, 4kx2k, CEC and HDCP. -
Page 9: Panel Description

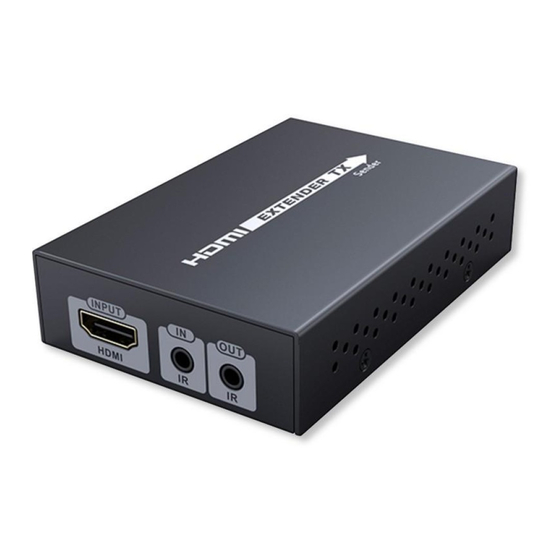

Extender HdMI HdBaset PanEL dEsCrIPtIOn 1. HdMI to HdBaset tx (sender) HDMI IN: HDMI signal input to connect with HDMI source device ➊ IR IN: IR signal input to connect with IR receiver extension cable ➋ IR OUT:IR signal output to connect with IR blaster extension cable ➌ DC12V: Power input ➍ HDBT OUT: HDBaseT signal output ➎ 2. HdBaset to HdMI rx (receiver) DC12V: Power input ➊ HDBT IN: HDBaseT signal input ➋ HDMI OUT: HDMI signal output to connect with HDMI display ➌... -
Page 10: Installation Procedures
Extender HDMI HDBaseT InstaLLatIOn PrOCEdUrEs How to make a Cat.5/6 network cable Follow the standard EIA-568B: 1-Orange/white 5-Blue/white 2-Orange 6-Green 3-Green/white 7-Brown/white 4-Blue 8-Brown COnnECtIOns BI-dIrECtIOnaL Ir Pass BaCk 1) It support bi-directional IR pass back. User can control DVD at TX end and control TV at RX end. 2) If control at RX end, please connect IR blaster extension cable with IR OUT of TX and connect IR receiver extension cable with IR IN of RX. If control at TX end, please connect IR receiver extension cable with IR IN of TX and connect IR blaster extension cable with... -
Page 11: Specification
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed ® to the basic European standards and directives. - Page 12 www.techly.com...
