IT

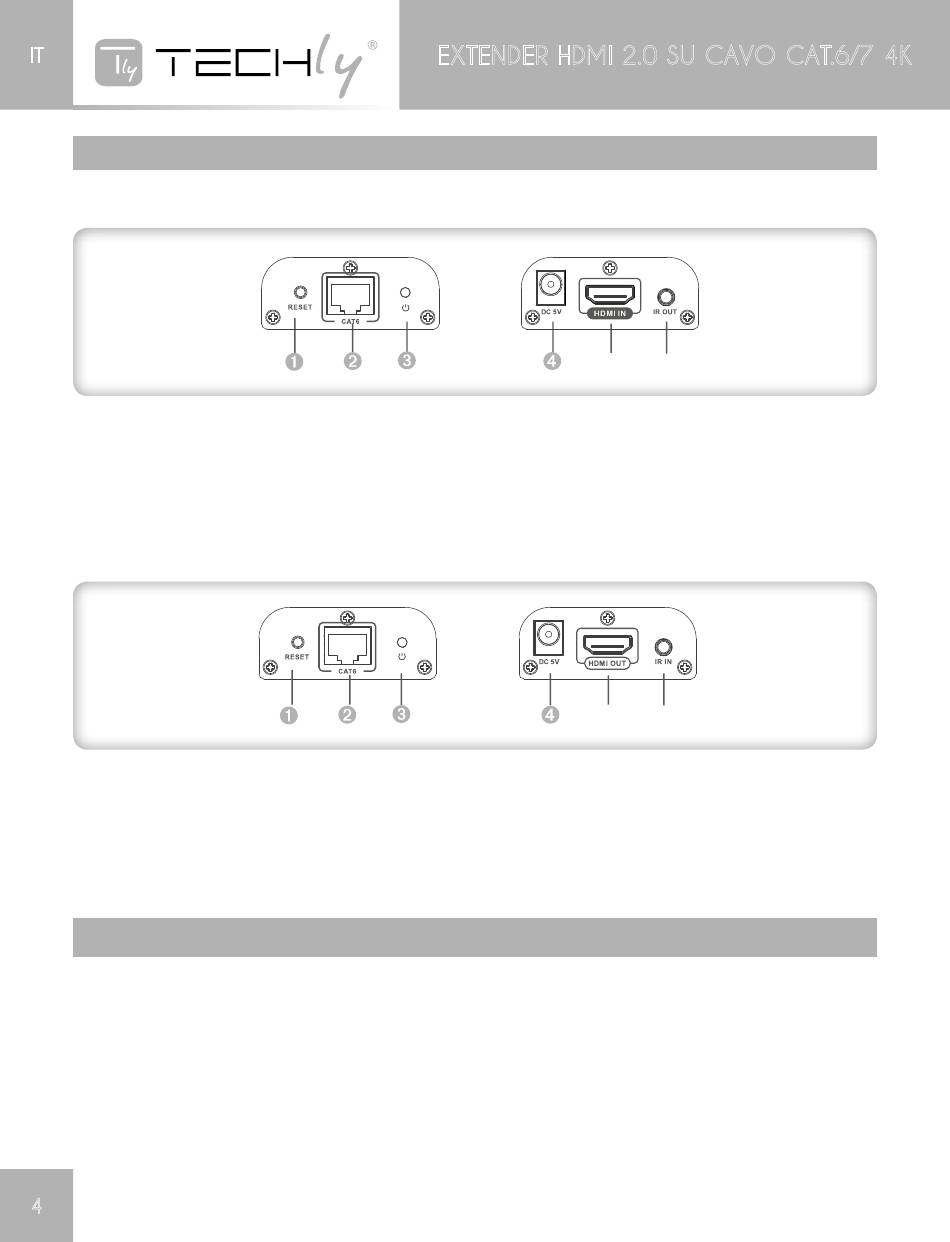

dEscrIZIonE aPParEccHIo
1. Trasmettitore (TX)
Reset
➊
Uscita segnale RJ45
➋
Indicatore di alimentazione
➌
Ingresso alimentazione DC5V Collegare l'alimentatore
➍
Segnale HDMI in ingresso
➎
Uscita segnale IR
➏
2. Ricevitore (RX)
Reset
➊
Ingresso segnale RJ45
➋
Indicatore di alimentazione
➌
Ingresso alimentazione DC5V Collegare l'alimentatore
➍
Segnale HDMI in uscita
➎
Ingresso segnale IR
➏
ProcEdurE PEr L'InstaLLaZIonE
Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B:
1-Arancio/bianco
4-Blu
7-Marrone/bianco
4
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
Premere questo tasto per riavviare il dispositivo
Segnale HDMI codificato in uscita
Indicatore LED che si accende quando il dispositivo è acceso
Collegare con la sorgente HDMI
Collegare con la prolunga IR blaster
Premere questo tasto per riavviare il dispositivo
Segnale HDMI codificato in entrata
Indicatore LED che si accende quando il dispositivo è acceso
Collegare con lo schermo HDMI
Collegare con la prolunga ricevitore IR
2-Arancio
5-Blu/bianco
8-Marrone
EXTENDER HDMI 2.0 SU CAVO C
➎
➎
3-Verde/bianco
6-Verde
➏
➏
