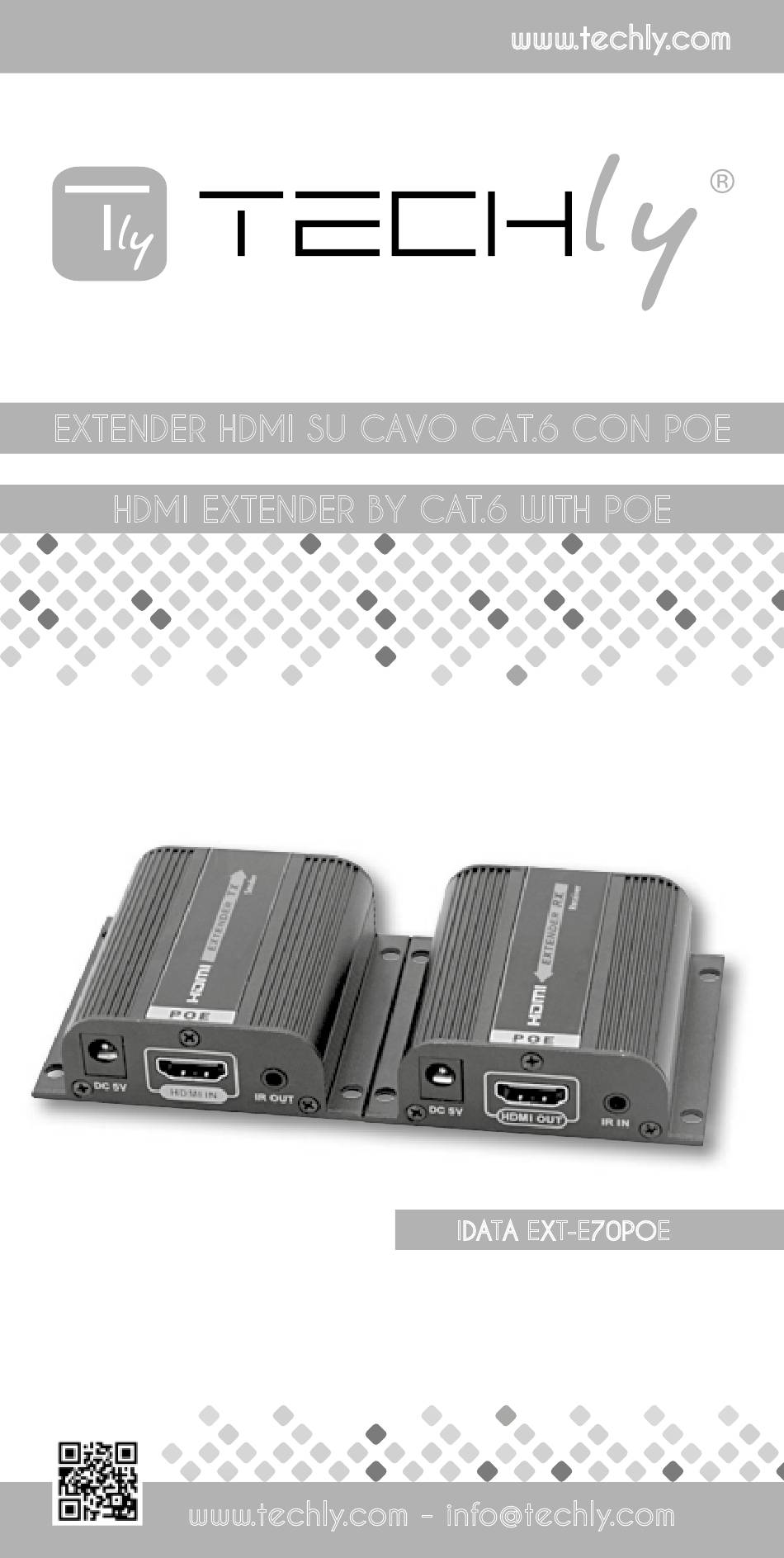

- Page 1 EXTENDER HDMI SU CAVO CAT.6 CON POE HDMI EXTENDER BY CAT.6 WITH POE Manuale d’istruzione User’s manual IDATA EXT-E70POE www.techly.com - info@techly.com...
-
Page 2: Informazioni Sulla Sicurezza
EXTENDER HDMI SU CAVO CAT.6 CON POE EXTENDER HDMI SU CAVO CAT.6 CON POE Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI SU CAVO CAT.6 CON POE INTRODUZIONE Questo Extender HDMI include una unità trasmittente (TX) e una unità ricevente (RX), lavora in coppia. Permette la trasmissione e l’estensione del segnale HDMI HD1080p@60Hz non compresso tramite cavo di rete Cat6/6A/7, supporta distanza di trasmissione fino a 40 metri senza latenza. Supporta la funzione POE per alimentare il ricevitore (connettere l’alimentatore solo al trasmettitore, ciascuna unità verrà alimentata, poichè il ricevitore viene alimentato dal trasmettitore tramite il cavo di rete). Questo Extender HDMI supporta... -
Page 4: Requisiti Per L'installazione
EXTENDER HDMI SU CAVO CAT.6 CON POE REqUISITI PER L’INSTALLAZIONE 1. Sorgente: sorgente video HDMI, come DVD, PS3, STB, PC, Ecc. 2. Schermo: HDTV, proiettore o altri schermi con porta HDMI 3. Cavo: UTP/STP Cat6/6A/7, conforme allo standard EIA/TIA 568B DESCRIZIONE APPARECCHIO 1. Trasmettitore (TX) ➊ Ingresso alimentazione DC5V ➋ Ingresso segnale HDMI ➌ Uscita segnale IR per collegare la prolunga blaster ➍ Tasto Reset ➎ Uscita segnale RJ45 ➏ Indicatore led segnale HDMI: si illumina tutte le volte che c’è un segnale HDMI in ingresso, lampeggia quando non c’è nessun segnale in ingresso ➊... - Page 5 EXTENDER HDMI SU CAVO CAT.6 CON POE 2. Ricevitore (RX) ➊ LUNGHEZZA: per adeguare la lunghezza del cavo di rete ➋ Ingresso segnale RJ45 ➌ Indicatore led RJ45: si illumina tutte le volte che c’è trasmissione di segnale HDMI, lampeggia quando non c’è trasmissione di segnale ➍ Ingresso alimentazione DC5V (OPZIONALE) ➎ Uscita segnale HDMI ➏ Ingresso segnale IR per il collegamento con la prolunga del ricevitore IR LENGTH ➊...
- Page 6 EXTENDER HDMI SU CAVO CAT.6 CON POE 2. Collegamento HDMI IN Trasmettitore Ricevitore Cavo Cavo HDMI Alimentatore 3. Istruzioni di collegamento 1) Connettere la sorgente al trasmettitore (TX) e il dispositivo di visualizzazione al ricevitore (RX) tramite dei cavi HDMI 2) Collegare il trasmettitore (TX) e il ricevitore (RX) tramite cavi di rete (cat.6/6A/7) 3) Collegare l’alimentatore solo all’unità trasmittente, ciascuna unità si accende e avvia l’inizializzazione, ora l’Extender funziona q: Non vi è alcuna immagine in uscita o l’audio e il video non sono riprodotti in modo normale A: Premere sul ricevitore il tasto “LENGTH” che permette di regolare l’unità...
- Page 7 EXTENDER HDMI SU CAVO CAT.6 CON POE SPECIFICHE Item Specifiche Ingresso segnale HDMI1.3, conforme HDCP 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, Risoluzioni supportate 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz Cavo di rete di ottima qualità con Cavo di rete conduttori completamente in rame (CAT6/6A/7) Risoluzione Full HD Distanza di trasmissione 1080p@60Hz fino a 40m tramite cavo di rete Cat6...
- Page 8 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è ® conforme alle norme e direttive europee richieste.
-
Page 9: Safety Notes
HDMI EXTENDER BY CAT.6 WITH POE HDMI EXTENDER BY CAT.6 WITH POE Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. SAFETY NOTES • Do not mix up the transmitter unit (TX) and receiver unit (RX), IR blaster extension cable and IR receiver extension cable before installation. -
Page 10: Package Contents

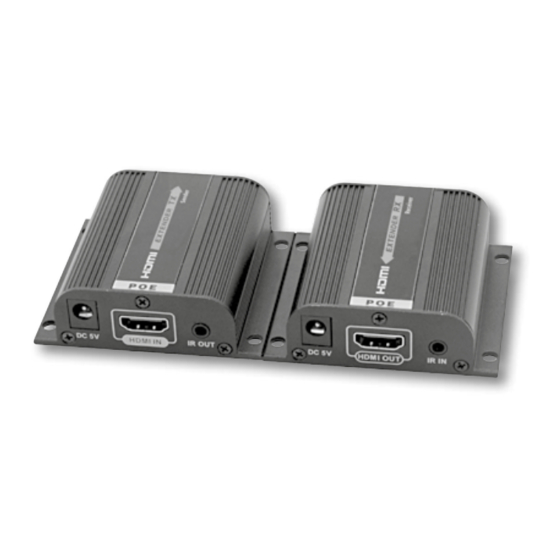

HDMI EXTENDER BY CAT.6 WITH POE INTRODUCTION This HDMI Extender includes a transmitter unit (TX) and a receiver unit (RX), working as a pair. It allows for transmission and extension uncompressed full HD1080p@60Hz HDMI signal via Cat6/6A/7 network cable, the transmission distance is up to 40 meters with zero latency. It supports POE to power the receiver (connect power supply to the transmitter unit only, each unit will power up, as the Receiver unit is powered by the transmitter unit through network cable). This HDMI extender supports IR pass back for remote control source device easily. This product is perfect for AV transmission in application of HD conference system, HD video shooting, HD multimedia education system, HD digital advertising and signage, ect. -
Page 11: Installation Requirements
HDMI EXTENDER BY CAT.6 WITH POE INSTALLATION REqUIREMENTS 1. Source: HDMI video source, such as DVD, PS3, STB, PC, Etc. 2. Display: HDTV, projector or other display with HDMI port 3. Cable: UTP/STP Cat6/6A/7 cable, following EIA/TIA 568B PANEL DESCRIPTION 1. Transmitter unit (TX) ➊ DC5V power input ➋ HDMI signal input ➌ IR signal output to connect with blaster extension cable ➍ Reset button ➎ RJ45 signal output ➏ HDMI signal indicator led: it lights on all the time with HDMI signal input, flashes with no signal input ➊ ➋ ➌ LENGTH ➍ ➎ ➏... -
Page 12: Installation And Connection
HDMI EXTENDER BY CAT.6 WITH POE 2. Receiver unit (RX) ➊ LENGTH: for adjusting the length of network cable ➋ RJ45 signal input ➌ RJ45 indicator led: it lights on all the time with HDMI signal transmission, flashes with no signal transmission ➍ DC5V power input (OPTIONAL) ➎ HDMI signal output ➏ IR signal input to connect with IR receiver extension cable LENGTH ➊... - Page 13 HDMI EXTENDER BY CAT.6 WITH POE 2. Connection HDMI IN Transmitter Receiver Cable HDMI Cable Power Supply 3. Connection instruction 1) Connect source device to the Transmitter unit (TX) and display device to Receiver unit (RX) via HDMI cables 2) Connect Transmitter unit (TX) and Receiver unit (RX) via network cables (cat.6/6A/7) 3) Plug the power supply to Transmitter unit only, each unit will power up the initialize itself, this HDMI extender works q: No image output or audio and video display is not normal? A: Press Receiver “LENGTH” button for adjusting this unit to self- adapt to the length of network cable.
-
Page 14: Specification
HDMI EXTENDER BY CAT.6 WITH POE SPECIFICATION Item Specification Input signal HDMI1.3, compliant to HDCP 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, Support resolutions 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz Low resistance and consumption Network cable oxygen-free copper core (CAT6/6A/7) Full HD resolution 1080p@60Hz Transmit distance up to 40m via Cat6 cable Support 20-60kHz wide IR remote control... -
Page 15: Maintenance
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is ® conformed to the basic European standards and directives. - Page 16 www.techly.com...
