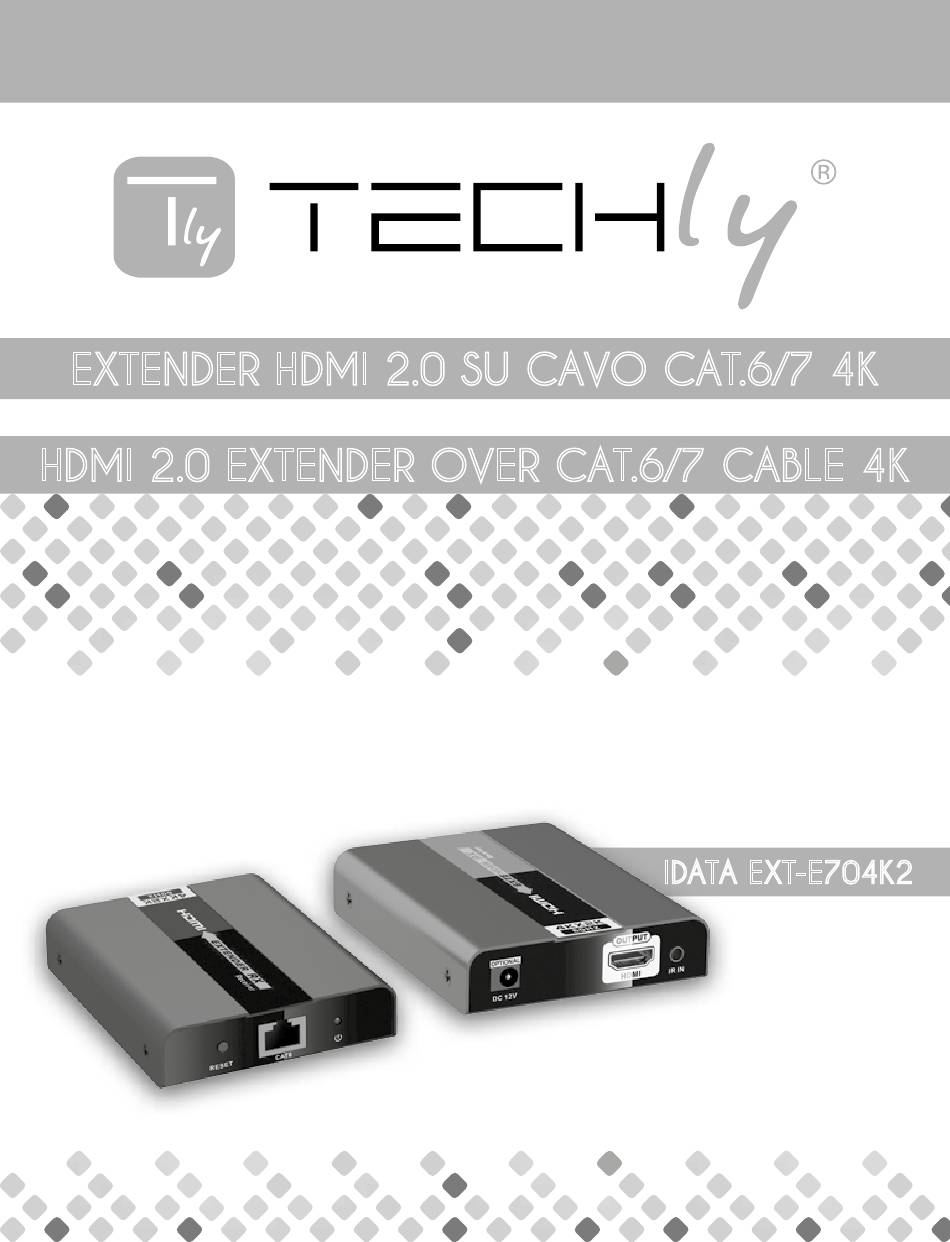

- Page 1 EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K Manuale d’istruzione User’s manual IDATA EXT-E704K2...
-
Page 2: Importanti Informazioni Sulla Sicurezza
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K ExtEndEr HdMI 2.0 su cavo cat.6/7 4K Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K IntroduZIonE Questo extender HDMI è costituito da un’unità trasmittente e da una ricevente. Permette di estendere il segnale HDMI fino a 50 m a 4Kx2K@30Hz e fino a 30 m a 4Kx2K@60Hz utilizzando un singolo cavo di rete Cat.6/6A/7 in una configurazione punto-punto. Il trasmettitore è dotato di una porta HDMI locale, soluzione conveniente per aggiungere una postazione monitor localmente. Il ricevitore può essere alimentato dal trasmettitore (è necessario collegare l’alimentazione al solo trasmettitore); questo HDMI Extender non può essere utilizzato con switch e router. E’ perfetto per applicazioni in pubblicità esterna, video clip, la videoconferenza, in ambienti formativi e per la videosorveglianza, ecc. -
Page 4: Descrizione Apparecchio

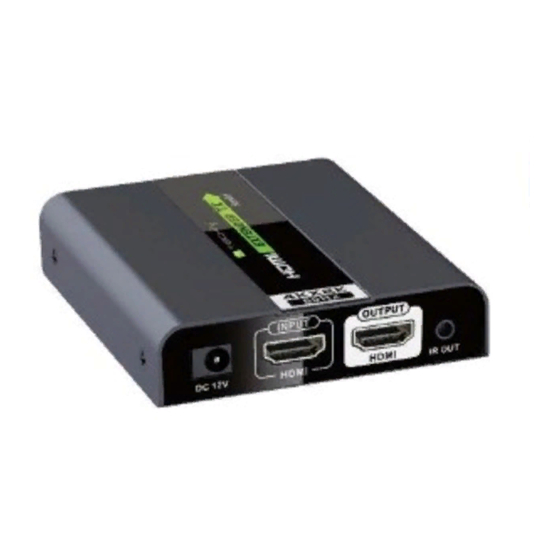

EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K dEscrIZIonE aPParEccHIo 1. Trasmettitore (TX) EXTENDER HDMI 2.0 SU CAVO C ➊ ➋ ➌ ➍ ➎ ➏ ➐ Reset Premere per riavviare il dispositivo ➊ Uscita segnale RJ45 Collegare il cavo di rete Cat6 o superiore ➋ Indicatore di alimentazione La luce blu indica che il prodotto è acceso. La luce rossa indica ➌... - Page 5 EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K ProcEdurE PEr L’InstaLLaZIonE Seguire lo standard EIA-568B: 1-Arancio/bianco 2-Arancio 3-Verde/bianco 4-Blu 5-Blu/bianco 6-Verde 7-Marrone/bianco 8-Marrone coLLEgaMEnto (NOTA): L’alimentazione proviene dal trasmettitore Istruzioni per il collegamento 1) Collegare la sorgente al trasmettitore (TX) e lo schermo al ricevitore (RX) tramite i cavi HDMI. 2) Collegare il trasmettitore (TX) al ricevitore (RX) tramite un cavo di rete (CAT.6, CAT.6A o CAT.7) 3) Collegare l’alimentatore solamente al trasmettitore, ciascuna unità si accenderà e inizializzerà automaticamente, quando viene stabilita la connessione tra trasmettitore e ricevitore, il ricevitore leggerà l’EDID del display collegato e lo rimanda al trasmettitore tramite il cavo di rete; quindi la sorgente può accettare e leggere l’EDID dal trasmettitore; la sorgente può quindi gestire l’uscita...
- Page 6 EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K guIda aLL’uso dELL’Ir 1) La prolunga IR blaster va collegata alla porta IR OUT del trasmettitore (TX) dell’extender HDMI, e la prolunga del ricevitore IR deve essere collegata alla porta IR IN del ricevitore (RX). 2) L’emettitore dell’IR blaster dovrebbe essere il più vicino possibile alla finestra di ricezione IR della sorgente del segnale. 3) Utitlizzando il telecomando IR della sorgente di segnale attraverso il ricevitore IR (connesso al ricevitore) è possibile controllare da remoto la riproduzione Q: Non c’è...
- Page 7 EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K sPEcIFIcHE Tensione/ corrente DC12V/1A Alimentazione Consumo energetico TX: 4W RX: 6W Compatibilità HDMI HDMI2.0 Compatibilità HDCP HDCP2.2 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, Risoluzione HDMI supportata 1080i@50/60Hz, 1080p@50/60Hz, 3840x2160@24/25/30/60Hz Supporta formati audio LPCM/DTS-HD/Dolby-AC3 Massima velocItà di Prestazioni e interfaccia 18Gbps trasferimento Ingresso e uscita segnale 0.5 ~ 1.5p-p (TMDS) TMDS Ingresso e uscita segnale DDS 5Vp-p (TTL) Lunghezza cavo in ingresso ≤8m (AWG24) supportata...
- Page 8 Il presente prodotto deve essere consegnato ai punti di HDMI 2.0 EXTENDER OVER CAT.6/ raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e direttive ® europee richieste.
-
Page 9: Important Safety Instruction
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K HdMI 2.0 ExtEndEr ovEr cat.6/7 caBLE 4K Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMPortant saFEtY InstructIon INTENDED USE We do not permit using the device in other ways like described in this user’s manual. Use the product only in dry interior rooms. Not attending to these regulations and safety instruction might cause fatal accidents, injuries, and damages to persons and property. The manufacturer/supplier assumes no liability for damages caused by... - Page 10 HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K IntroductIon This HDMI Extender includes a transmitter unit and a receiver unit, allows HDMI signal to be transmitted up to 50 meters at 4Kx2K@30Hz and up to 30 meters at 4Kx2K@60Hz long away via a single CAT6/6A/7 cable in a point-to-point configuration. It supports IR pass back with a wide IR frequency 20-60 KHz. Transmitter with a HDMI loop out, convenient for monitor at location. It supports receiver be powered from the transmitter (connect power supply to the transmitter only), HDMI 2.0 EXTENDER OVER CAT.6/...
-
Page 11: Panel Description
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K PanEL dEscrIPtIon 1.Transmitter unit (TX) ➊ ➋ ➌ ➍ ➎ ➏ ➐ Reset button Press for restarting the unit ➊ RJ45 signal output Connect with Cat6 or better cable ➋ Power signal indicator The red light indicates that the power is on. Red light indicates no ➌ image transmission, blue light indicates image transmission Power input Connect with DC12V/1A power supply ➍ HDMI signal input Connect with source device ➎... -
Page 12: Installation Procedures
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K InstaLLatIon ProcEdurEs Follow the standard of EIA-568: 1-Orange/white 2-Orange 3-Green/white 4-Blue 5-Blue/white 6-Green 7-Brown/white 8-Brown connEctIon (NOTE): Power from the transmitter unit Connection instruction: 1) Connect source device to transmitter unit (TX) and display device to receiver unit (RX) via HDMI cables. 2) Connect transmitter unit (TX) and receiver unit (RX) via network cables (CAT6/CAT6A/CAT7) 3) Plug the power supply to transmitter unit only, each unit will power up then initialize itself, when connection between TX and RX unit is built, the RX unit will read the EDID or the connected display device, and sends it back to the TX unit through the network cable, then source can accept and read the EDID from TX unit, the source can then cater its output to send only resolutions and features that are compatible with the attached display device. - Page 13 HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K Ir usEr guIdE 1) IR blaster extension cable should plug in the IR OUT port of TX (Sender) of HDMI extender and the IR receiver extension cable should in the IR IN port of the RX (Receiver) of this HDMI Extender. 2) The emitter of the IR blaster should as close as possible to the IR receiver window of the signal source device. 3) Using the IR remote controller of the signal source device towards the IR receiver (connected to the receiver), to remote control source media playback. Q: There is no output on screen when all connections are correct? A: 1) Please check and make sure the display/monitor supports the HDMI signal which fed out from the source device. 2) Please make sure the HDMI cables supports 4Kx2K if the output signal from the source device is 4Kx2K resolution.
-
Page 14: Specification
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K sPEcIFIcatIon Voltage/Current DC12V/1A Power supply Power consumption TX: 4W RX: 6W HDMI compliance HDMI2.0 HDCP compliance HDCP2.2 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, HDMI resolution supported 1080i@50/60Hz, 1080p@50/60Hz, 3840x2160@24/25/30/60Hz HDMI Performance and Suports audio formats LPCM/DTS-HD / Dolby-AC3 Interface Maximum transfer rate 18Gbps Input and output TMDS signal 0.5 ~ 1.5p-p (TMDS) Input and output DDS signal 5Vp-p (TTL) Input cable lenght supported ≤8m (AWG24) Output cable lenght supported ≤8m (AWG24) 1a Contact discharge level 3... - Page 15 In compliance with EU Directive WEEE this product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ® standards and directives.
- Page 16 www.techly.com...
