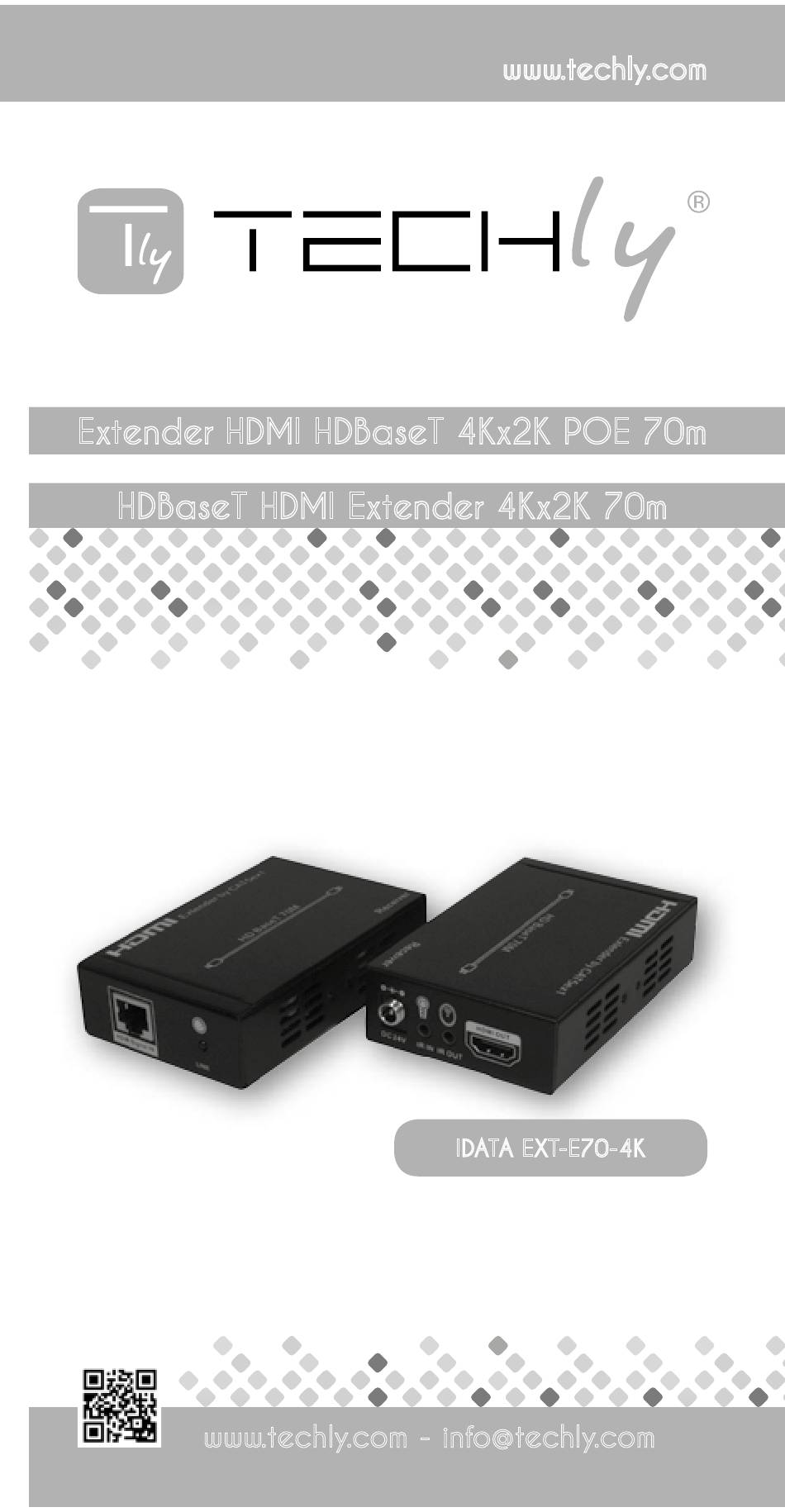

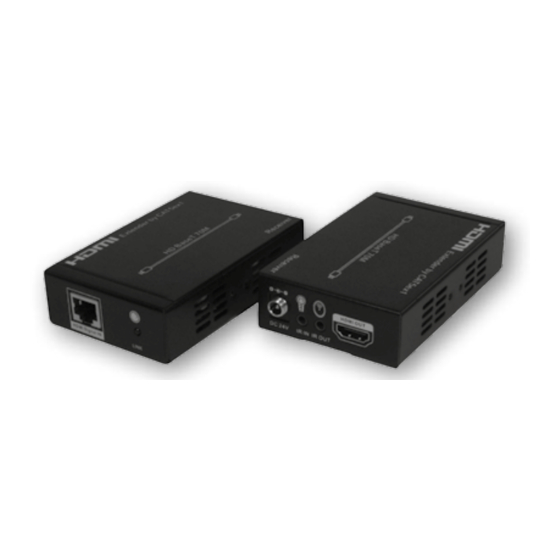

- Page 1 Extender HDMI HDBaseT 4Kx2K POE 70m HDBaseT HDMI Extender 4Kx2K 70m Manuale d’istruzione User’s manual IDATA EXT-E70-4K www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
Extender HDMI HDBaseT 4Kx2K POE 70m ExtEndEr HdMI sU Cat5E/Cat6 (Hd BasEt) Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. - Page 3 Extender HDMI HDBaseT 4Kx2K POE 70m • Non scollegare la periferica durante l’uso, mantenere il prodotto distante da materiali infiammabili ed esplosivi. • Alimentatore: utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. attenzione: L’ extender utilizza una terminazione UTP che segue lo standard TIA/EIA-568-B.
-
Page 4: Contenuto Della Confezione
Extender HDMI HDBaseT 4Kx2K POE 70m 7. Trasferimento segnale di controllo bidirezionale ad infrarossi insieme al segnale HDMI. Vedere schema 2. COntEnUtO dELLa COnFEZIOnE Verificare che nella confezione siano inclusi i seguenti elementi: • HDMI Extender Trasmettitore • HDMI Extender Ricevitore • Trasmettitore IR a banda larga • Ricevitore IR a banda larga • Alimentatore 24V1A DC • Manuale d’istruzione 1pz • Staffe montaggio a rack sPECIFICHE • Banda di frequenza 297MHz[10.2Gbps] • Porte ingresso/Uscita trasmettitore 1 porta HDMIFemmina/1xCAT6 1x IR Tx/1x IR Rx • Porte ingresso/uscita ricevitore 1porta HDMI Femmina/1xCAT6 1x IR Tx/1x IR Rx • Alimentatore DC 24V 1A • Protezione ESD... - Page 5 Extender HDMI HDBaseT 4Kx2K POE 70m Collegare il trasmettitore HD BaseT con un cavo UTP seguendo lo standard TIA/EIA-568-B LInK LEd: spia che indica lo stato della connessione - Illuminata: Il trasmettitore e il ricevitore sono collegati correttamente. - Lampeggiante: Il trasmettitore e il ricevitore non risultano ben collegati. - Spenta: Il trasmettitore e il ricevitore non sono collegati. rICEVItOrE dC In: Collegare l’alimentatore 24V DC a questa presa. Ir In: Canale 1 del ricevitore IR. Collegare con il ricevitore IR. Ir OUt: Canale 2 del trasmettitore IR. Collegare con il trasmettitore IR. HdMI OUt: Porta di uscita HDMI qui si collega l’HDTV o il monitor con il cavo HDMI. Hd Baset In: Porta di ingresso segnale HD BaseT standard. Collegare il trasmettitore HD BaseT con un cavo UTP seguendo lo standard TIA/EIA-568-B.
-
Page 6: Manutenzione
Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly® garantisce che il prodotto è conforme alle norme e direttive europee richieste. -
Page 7: Important Safety Instruction
HDBaseT HDMI Extender 4Kx2K 70m HdMI ExtEndEr OVEr Cat5E/Cat6 (Hd BasEt) Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMPOrtant saFEtY InstrUCtIOn IntEndEd UsE We do not permit using the device in other ways like described in this user’s manual. - Page 8 HDBaseT HDMI Extender 4Kx2K 70m • Do not unplug the deive when it is in using, keep distance from flammable and explosive devices. • Usage only the supplied power unit, do not use the power supply if it is damaged. Caution: The extender using UTP termination, which follows the standard of TIA/EIA-568-B. dIrECt IntErCOnnECtIOn MEtHOd advanced: The extender will start protection mode automatically when using UTP termination, which follows the standard of TIA/EIA-568-A.
-
Page 9: Specifications
HDBaseT HDMI Extender 4Kx2K 70m PaCKaGE • HDMI Extender Transmitter 1pc • HDMI Extender Receiver 1pc • Wideband IR Tx 2pcs • Wideband IR Rx 2pcs • 24V1A DC Power Supply 1pc • Operation Manual 1pc • Mounting ears 4pcs sPECIFICatIOns • Frequency Bandwidth 297MHz[10.2Gbps] • Transmitter Input/Output 1x HDMI Female port/1xCAT6 1x IR Tx/1x IR Rx • Receiver Input/Output Ports 1xHDMI Female port/1xCAT6 1x IR Tx/1x IR Rx • Power Supply DC 24V 1A • ESD Protection ± 8kV (air-gap discharge) Human Body Model: ± 4kV (contact discharge) • Dimensions (mm) 65(W) X 115 (D) X 17 (H) • Weight 200g x 2 • Operating Temperature 0°C ~ 40°C / 32°F ~ 104°F • Storage Temperature... - Page 10 HDBaseT HDMI Extender 4Kx2K 70m - Illuminate: The Transmitter and Receiver are in good connections - Flashing: The Transmitter and Receiver are in poor connections - Dark: The Transmitter and Receiver are not connected. rECEIVEr dC In: Plug the 24V DC power supply into the unit. Ir In: Channel 1 IR Receiver. Connect with Wideband IR Rx. Ir OUt: Channel 2 IR Transmitter. Connect with Wideband IR Tx. HdMI OUt: HDMI output port. This slot is where you connect the HDTV or monitor with HDMI cable. Hd Baset In: Standard HD BaseT signal input port. Connect HD BaseT transmitter with a UTP cable following the standard of IEEE-568B. LInK LEd: The connection status indicating lamp- Illuminata: Il trasmettitore e il ricevitore sono collegati correttamente.
-
Page 11: Application Example
This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with EU Directive WEEE. With the CE sign, Techly® ensures that the product is conformed to the basic European standards and directives. - Page 12 www.techly.com...
