EXTENDER HDMI SU CAVO CAT.5/5E/6
ProcEdUrE PEr L'InstaLLaZIonE E
IL coLLEgaMEnto
come preparare un cavo di rete cat6
seguire lo standard EIa-568B:
1-Arancio/bianco
4-Blu
7-Marrone/bianco

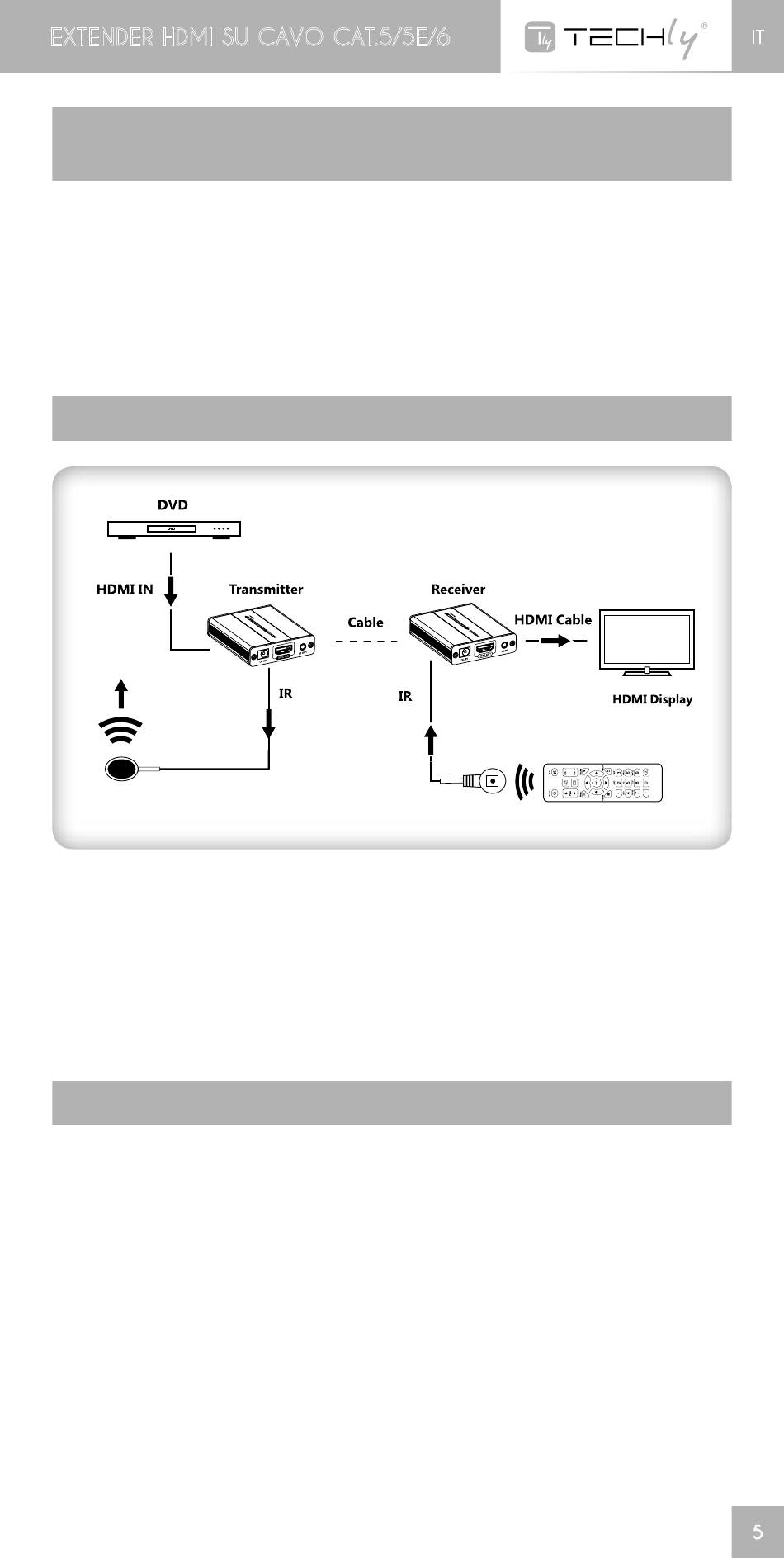

coLLEgaMEnto
Istruzioni di collegamento
1) Collegare la sorgente al trasmettitore (TX) e lo schermo al ricevitore
(RX) tramite i cavi HDMI.
2) Collegare il trasmettitore (TX) al ricevitore (RX) tramite un cavo di
rete (CAT.5, CAT.5e o CAT.6)
3) Collegare gli alimentatori al trasmettitore
gUIda aLL'Uso dELL'Ir
1) La prolunga IR blaster va collegata alla porta IR OUT del
trasmettitore (TX) dell'extender HDMI, e la prolunga del ricevitore
IR deve essere collegata alla porta IR IN del ricevitore (RX).
2) L'emettitore dell'IR blaster dovrebbe essere il più vicino possibile
alla finestra di ricezione IR della sorgente del segnale.
3) Utilizzando il telecomando IR della sorgente di segnale attraverso
il ricevitore IR (connesso al ricevitore) è possibile controllare da
remoto la riproduzione
2-Arancio
5-Blu/bianco
8-Marrone
3-Verde/bianco
6-Verde
