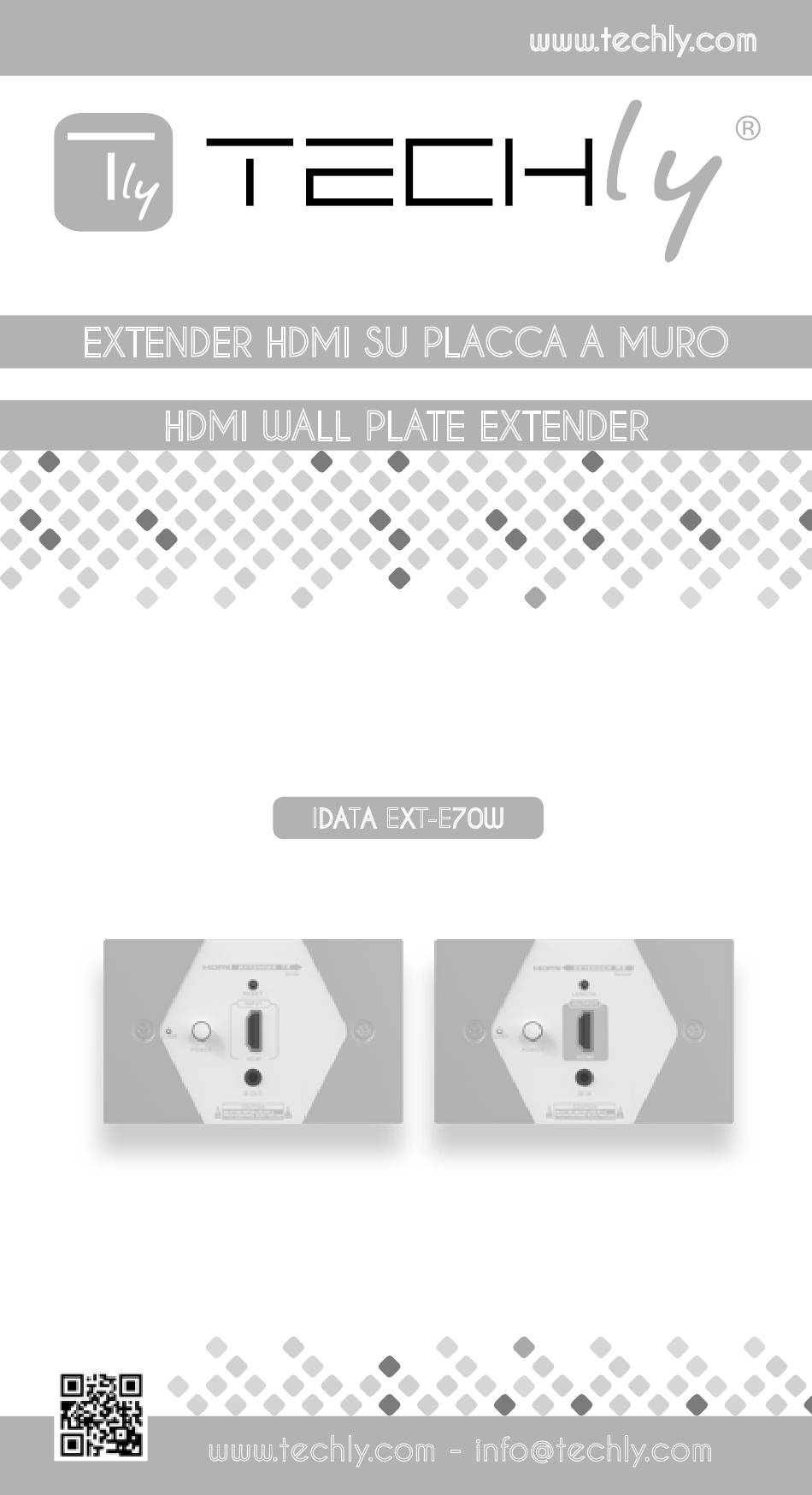

- Page 1 EXTENDER HDMI SU PLACCA A MURO HDMI WALL PLATE EXTENDER Manuale d’istruzione User’s manual IDATA EXT-E70W www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
EXTENDER HDMI SU PLACCA A MURO EXTENDER HDMI SU PLACCA A MURO Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI SU PLACCA A MURO • Non scollegare la periferica durante l’uso. • Non esporre la superficie dell'unità alla linea elettrica in modo da scongiurare il pericolo di folgorazione. • Non inserire alcun oggetto all’interno della porta di collegamento. • Scollegare l’alimentazione e assicurarsi che l’ambiente sia sicuro prima di procedere all’installazione. • Per prevenire scosse elettriche, l’installazione del presente dispositivo deve essere gestita solo da personale qualificato; è fatto divieto di installazione di questo dispositivo da parte di personale non specializzato. - Page 4 EXTENDER HDMI SU PLACCA A MURO 3) Cavo UTP/STP Cat6/Cat6A/Cat7 in rame con qualità eccellente e seguire lo standard EIA/TIA-568B 1 - Arancio/bianco 5 - Blu/bianco 2 - Arancio 6 - Verde 3 - Verde/bianco 7 - Marrone/bianco 4 - Blu 8 - Marrone DESCRIZIONE PANNELLO 1. Trasmettitore (TX) Pannello frontale Pannello posteriore ➐ ➏ ➊ ➋➌➍ ➎ Si accende quando c’è un segnale HDMI in ingresso, ➊ Indicatore signale HDMI lampeggia in assegna di segnale HDMI in ingresso Premere questo tasto per ➋...
- Page 5 EXTENDER HDMI SU PLACCA A MURO 2. Ricevitore (RX) Pannello frontale Pannello posteriore ➏ ➐ ➊ ➋➌➍ ➎ Si accende quando c’è un segnale HDMI in ingresso, ➊ Indicatore signale HDMI lampeggia in assegna di segnale HDMI in ingresso Premere questo tasto per ➋ Interruttore accendere o spegnere il dispositivo Per settare il dispositivo ➌...
-
Page 6: Procedure Di Installazione
EXTENDER HDMI SU PLACCA A MURO PROCEDURE DI INSTALLAZIONE Nota: staccare l’alimentazione elettrica prima di procedere all’installazione. 1) Rimuovere la placca a muro extender dalla scatola posteriore (fare riferimento alla figura 1). 2) Rimuovere la base isolante (vedere la figura 2,3). Collegare alla linea elettrica: utilizzare il cacciavite per svitare e collegare la linea elettrica in base alle indicazioni presenti sulla base. "L" = linea ->... - Page 7 EXTENDER HDMI SU PLACCA A MURO COLLEgAMENTI D V D H D M I I N H D M I E X T E N D E R CA T6 C able S e n d e r H D M I O U T HDMI display H D M I E X T E N D E R R e c e i v e r...
- Page 8 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con questo marchio CE, Techly ® garantisce che il prodotto è conforme alle norme e direttive europee richieste.
-
Page 9: Important Safety Instruction
HDMI WALL PLATE EXTENDER HDMI WALL PLATE EXTENDER Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMPORTANT SAFETY INSTRUCTION INTENDED USE We do not permit using the device in other ways like described in this user’s manual. -
Page 10: Package Contents

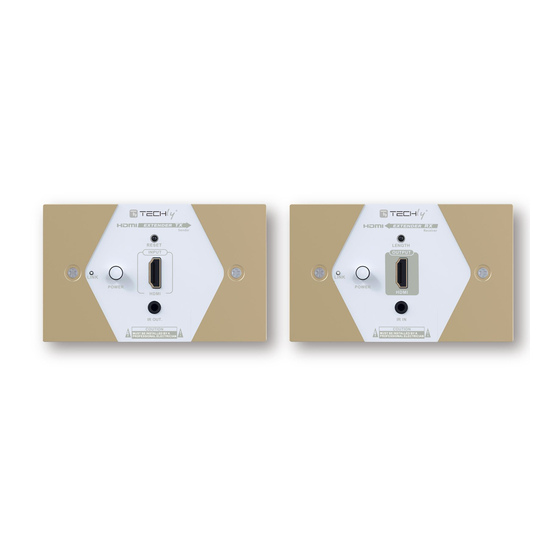

HDMI WALL PLATE EXTENDER • Shut off power and make sure environment is safe before installation. • To prevent personal electric shock, this device is forbidden to be installed by non-professional personnel. INTRODUCTION HDMI wall plate extender is a wall plug type extender. It is made up of a sender and a receiver separately fixed on wall and can transmit up to 40 meter via single Cat.6 cable. IR supported to allow controlling source device at the end of display. FEATURES • Includes a transmitter unit (TX) and receiver unit (RX), working as a pair • Supports IR pass back, remote control the source device from receiver side • Extends HDMI signal up to 40 meters over CAT6 cable • Support highest resolution up to 1080p@60Hz Full HD • Compatible with Cat.6/6A/7 network cables... -
Page 11: Panel Description
HDMI WALL PLATE EXTENDER PANEL DESCRIPTION 1. Transmitter unit (TX) Front panel Rear panel ➏ ➐ ➊ ➋➌➍ ➎ It turns on all the time when ➊ HDMI signal indicator HDMI signal input, but flashes when no signal input Press this button to turn on/ ➋... - Page 12 HDMI WALL PLATE EXTENDER 2. Receiver unit (RX) Front panel Rear panel ➏ ➐ ➊ ➋➌➍ ➎ It turns on all the time when ➊ HDMI signal indicator HDMI signal input, but flashes when no signal input Press this button to turn on/ ➋ Power switch off the device For adjusting the unit to self- ➌...
-
Page 13: Installation Procedures
HDMI WALL PLATE EXTENDER INSTALLATION PROCEDURES Note: please shut off power before installation 1) Remove the extender wall plate from the back box (please refer to figure 1). 2) Remove the extender insulating base (please refer to figure 2,3). Connect power line: use screw driver to unscrew and connect power line according to the mark on the base. “L” is live line and “N” is neutral line (please refer to figure 4). 3) Connect network cable: make network crystal head as per the standard EIA-568B, connect crystal hear to receiver RJ45 interface (please refer to figure 5). - Page 14 HDMI WALL PLATE EXTENDER CONNECTIONS D V D H D M I I N H D M I E X T E N D E R CA T6 C able S e n d e r H D M I O U T HDMI display H D M I E X T E N D E R R e c e i v e r...
-
Page 15: Specifications
MTBF < 30000 hours This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with EU Directive WEEE With the CE sign, Techly ® ensures that the product is conformed to the basic European standards and directives. - Page 16 www.techly.com...
