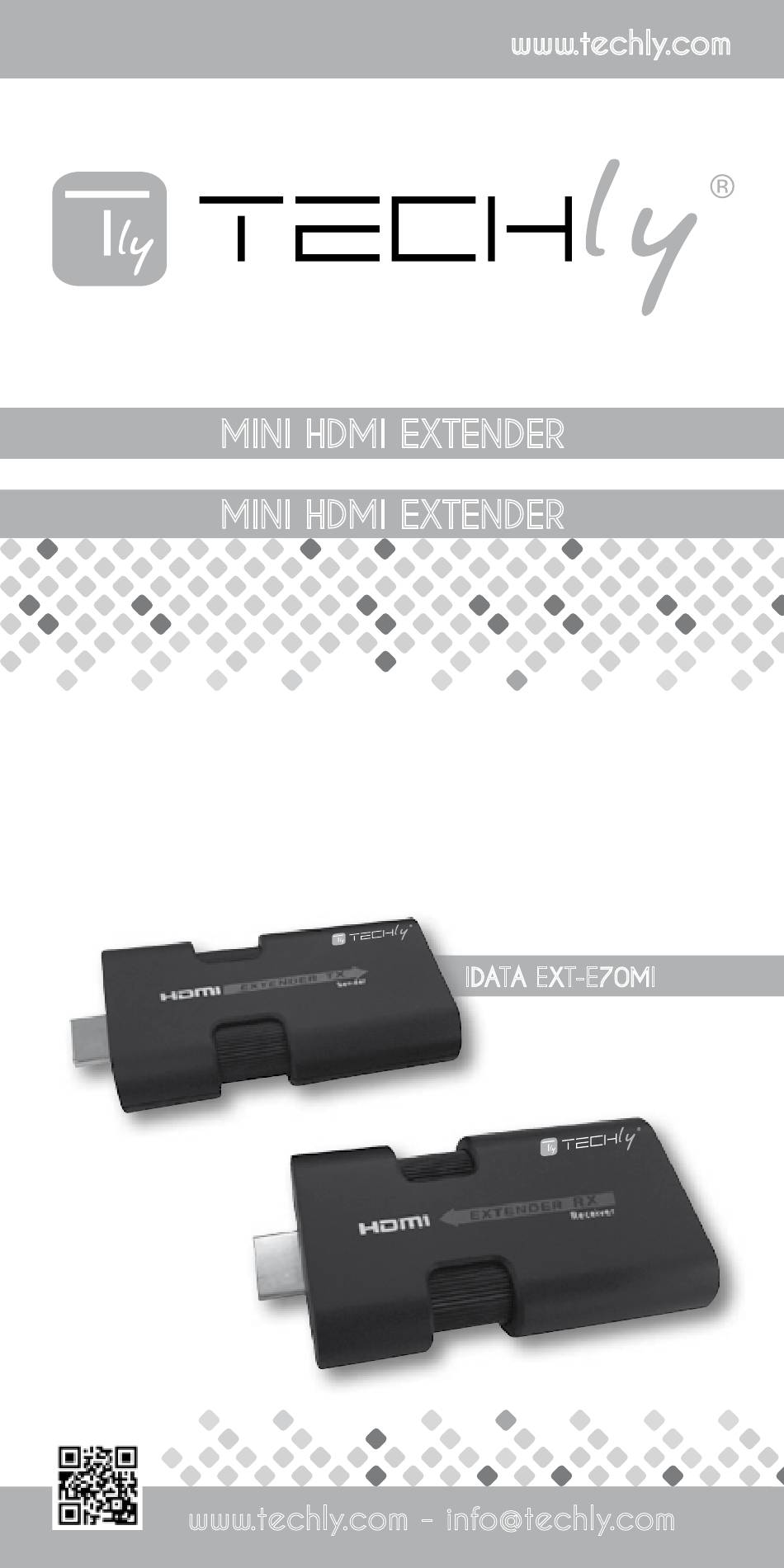

- Page 1 HDmi EXTEnDER mini HDmi EXTEnDER Manuale d’istruzione User’s manual iDATA EXT-E70mi www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
mini HDmi EXTEnDER Mini EXTEnDER HDMi Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future. -
Page 3: Contenuto Della Confezione
mini HDmi EXTEnDER • Non scollegare la periferica durante l’uso, mantenere il prodotto distante da materiali infiammabili ed esplosivi. • Alimentatore: DC 5V, utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. CARATTERiSTiCHE Questo Extender HDMI su cavo CAT6 estende il segnale HDMI fino a 50 metri a 1080p. Il segnale viene amplificato senza alcuna perdita o degradazione. Permette di trasmettere il segnale HD 1080p 60Hz tramite un singolo cavo di rete CAT6 fino a 50m. -
Page 4: Descrizione Apparecchio
mini HDmi EXTEnDER DESCRiZiOnE APPARECCHiO 1. Trasmettitore da HDMi a R145 Ingresso segnale HDMI Connessione Micro USB per ingresso alimentazione (DC5V) Uscita segnale RJ45 Tasto Reset 2. Ricevitore da RJ45 a HDMi Uscita segnale HDMI Connessione Micro USB per ingresso alimentazione (DC5V) Ingresso segnale RJ45 Tasto Reset... -
Page 5: Procedure Di Installazione
mini HDmi EXTEnDER PROCEDURE Di inSTALLAZiOnE Come preparare un cavo di rete Cat6 Seguire lo standard EIA/TIA-568B 1 - Arancio/bianco 2 - Arancio 3 - Verde/bianco 4 - Blu 5 - Blu/bianco 6 - Verde 7 - Marrone/bianco 8 - Marrone COLLEgAMEnTi Trasmettitore da HDMI a RJ45 TX Cavo di rete Cat.6 Ricevitore da RJ 45 a HDMI RX istruzioni per il collegamento: 1) Collegare l’ingresso HDMI del TX HDMI all’uscita HDMI della periferica sorgente. - Page 6 Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Dichiarazione di conformità CE Con il marchio CE, Techly® garantisce che il prodotto è conforme alle norme e direttive europee richieste.
-
Page 7: Important Safety Instruction
mini HDmi EXTEnDER Mini EXTEnDER HDMi Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. iMPORTAnT SAFETY inSTRUCTiOn inTEnDED USE We do not permit using the device in other ways like described in this user’s manual. -
Page 8: Package Contents
mini HDmi EXTEnDER • Do not unplug the deive when it is in using, keep distance from flammable and explosive devices. • Power supply: DC 5V, usage only the supplied power unit, do not use the power supply if it is damaged. FEATURES This HDMI extender over CAT6 extends the HDMI content up to 50 meters for 1080p. Signal amplifier and zero signal loss. Transmit HD signal 1080p 60Hz over single CAT6 cable up to 50m. Sender (TX) is powered from HDMI source signal and Receiver (RX) from TV USB port. Plug and play with compact design. -
Page 9: Panel Description
mini HDmi EXTEnDER PAnEL DESCRiPTiOn HDMi to R145 transmitter HDMI signal input Micro use power input (DC5V) R145 signal output Reset Button R145 to HDMi receiver HDMI Signal output Micro USB power input (DC5V) R145 signal input Reset Button... -
Page 10: Installation Procedures
mini HDmi EXTEnDER inSTALLATiOn PROCEDURES CAT6 network cable Follow the standard of EIA/TIA-568B: 1 - Orange/white 2 - Orange 3 - Green/white 4 - Blue 5 - Blue/white 6 - Green 7 - Brown/white 8 - Brown COnnECTiOnS COnnECTiOn inSTRUCTiOn: 1) Connect TX HDMI input to source device HDMI output. 2) Connect TX RJ45 to RX RJ45 with CAT6 cable. 3) Connect RX HDMI output with HDTV HDMI input and set TV source input signal to be the right HDMI channel. 4) Power on the device and it works. Q: no image output or audio and video display is not normal? A: 1) Press RX "RESET" button to reset the device. -
Page 11: Specification
This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with EU Directive WEEE. EC Declaration of Conformity With the CE sign, Techly® ensures that the product is conformed to the basic European standards and directives... - Page 12 www.techly.com...
