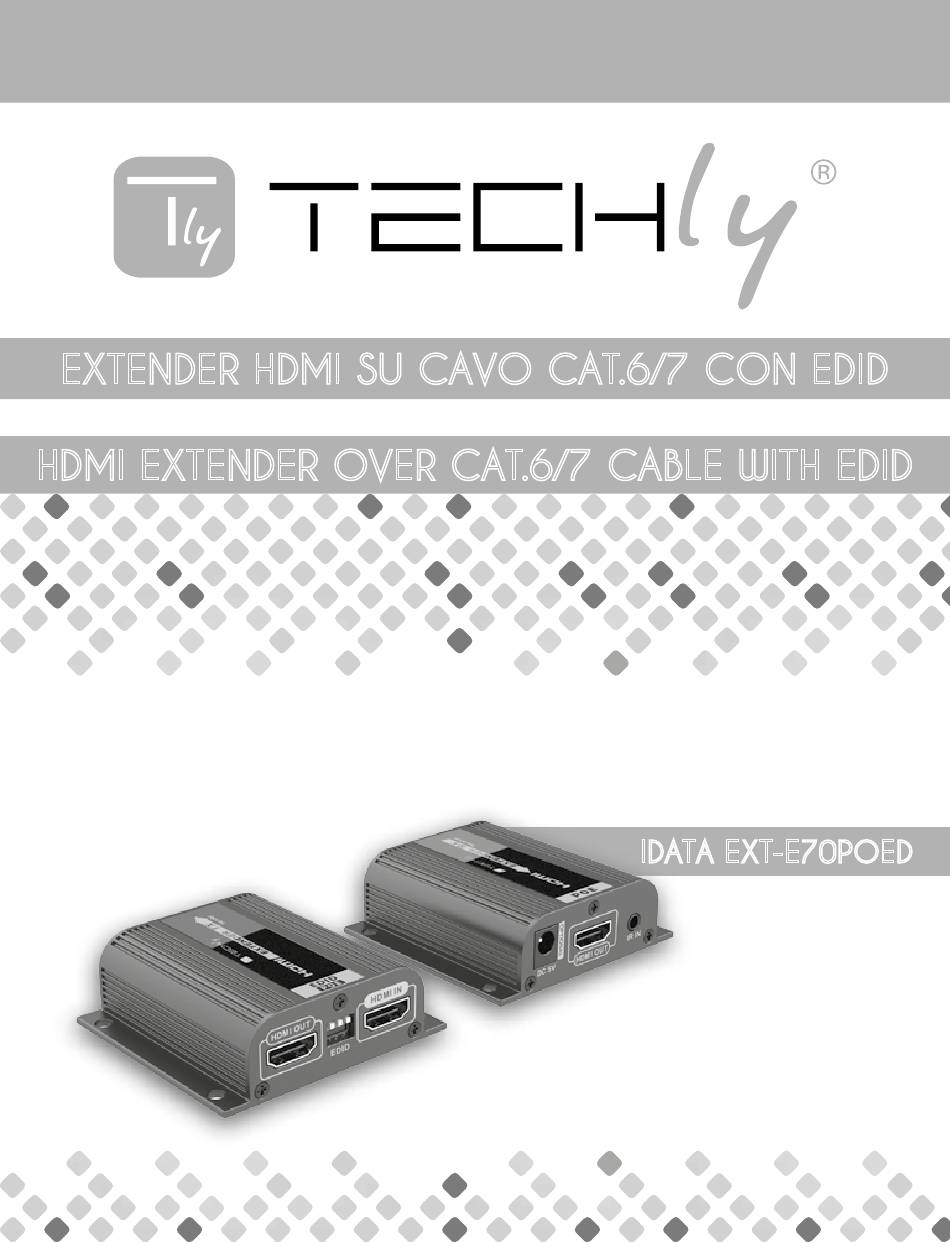

- Page 1 EXTENDER HDMI SU CAVO CAT.6/7 CON EDID HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID Manuale d’istruzione User’s manual IDATA EXT-E70POED...
-
Page 2: Importanti Informazioni Sulla Sicurezza
EXTENDER HDMI SU CAVO CAT.6/7 CON EDID ExtEndEr HdMI su cavo cat.6/7 con EdId Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI SU CAVO CAT.6/7 CON EDID IntroduZIonE Questo extender HDMI è costituito da un’unità trasmittente e da una ricevente. Permette la trasmissione e l’estensione del segnale non compresso HDMI full HD 1080p@60Hz tramite cavo di rete Cat.6/6A/7, con una distanza di trasmssione di 40 metri e zero latenza. Lo switch EDID permette di impostare un formato necessario di segnale HDMI, ed inoltre supporta POE per alimentare il ricevitore (collegare l’alimentazione solo al trasmettitore, ciascuna unità verrà alimentata, e il ricevitore riceve l’alimentazione dal trasmettitore tramite il cavo di rete). Questo extender HDMI supporta IR passback che permette di controllare facilmente il dispositivo da remoto. Può venire ampiamente impiegato per la pubblicità... -
Page 4: Descrizione Apparecchio
EXTENDER HDMI SU CAVO CAT.6/7 CON EDID dEscrIZIonE aPParEccHIo 1. Trasmettitore (TX) EXTENDER HDMI SU CAVO CAT.6/7 ➎ ➏ ➑ ➐ Uscita segnale IR per collegare la prolunga IR blaster ➊ D V D Uscita segnale RJ45 ➋ Indicatore segnale HDMI: si illumina tutte le volte che è presente un segnale HDMI in ingresso, ➌ lampeggia quando non vi è alcun segnale in ingresso Reset ➍... - Page 5 EXTENDER HDMI SU CAVO CAT.6/7 CON EDID ProcEdurE PEr L’InstaLLaZIonE Come preparare un cavo di rete Cat6 Seguire lo standard EIA-568B: 1-Arancio/bianco 2-Arancio 3-Verde/bianco 4-Blu 5-Blu/bianco 6-Verde 7-Marrone/bianco 8-Marrone IstruZIonI PEr IL coLLEgaMEnto 1) Collegare la sorgente al trasmettitore (TX) e lo schermo al ricevitore (RX) tramite i cavi HDMI. 2) Collegare il trasmettitore (TX) al ricevitore (RX) tramite un cavo di rete (CAT.6, CAT.6A o CAT.7) 3) Collegare l’alimentatore solamente al trasmettitore, l’extender HDMI inizierà a funzionare HDMI E X TENDER HDMI E X TENDER C A T 6 / 6 A / 7 C a b l e HDMI OUT...
- Page 6 EXTENDER HDMI SU CAVO CAT.6/7 CON EDID conFIguraZIonE EdId 1. La periferica sorgente HDMI legge le informazioni EDID del trasmettitore (TX) e quindi emette il relativo formato di segnale HDMI 2. È necessario riaccendere o riavviare l’unità trasmittente ogni volta che vengono modificate le impostazioni EDID 3. Quando si collega un televisore con la porta HDMI locale presente sul trasmettitore (TX), si può regolare l’interruttore EDID per leggere e salvare le informazioni EDID di questo televisore. Quando EXTENDER HDMI SU CAVO CAT.6/7 si usa questa funzione, bisognerebbe prima collegare la TV con il trasmettitore e quindi accendere i dispositivi, in modo che l’EDID venga letto e salvato con successo.La volta successiva, anche se non si collega una TV alla porta HDMI locale, il dispositivo sorgente emette le informazioni relative all’EDID salvato l’ultima volta. 4. Ci sono 7 stati di EDID incorporati e l’EDID predefinito è 720P60Hz CH2.1 e altri potrebbero essere selezionati dall’interruttore EDID nel trasmettitore come le informazioni dettagliate mostrate di seguito: Selezionatore su: viene utilizzato il numero arabo “1” per rappresentarlo...
- Page 7 Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e direttive ® europee richieste.
-
Page 8: Important Safety Instruction
HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID HdMI ExtEndEr ovEr cat.6/7 caBLE WItH EdId Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 9: Package Contents

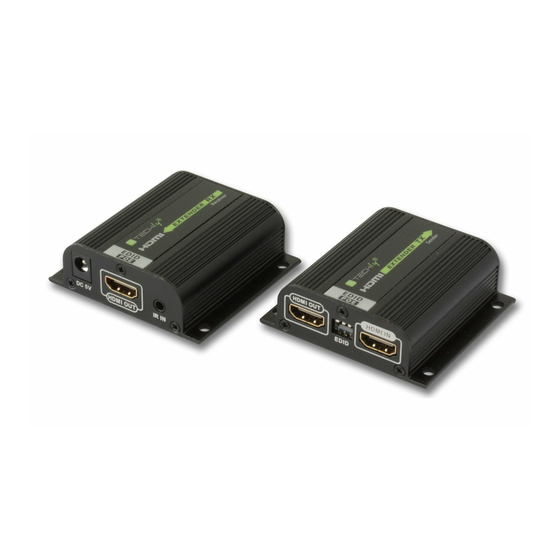

HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID IntroductIon This HDMI Extender includes a transmitter unit (TX) and a receiver unit (RX), working as a pair. It allows for transmission and extension uncompressed full HD 1080p@60Hz HDMI signal via CAT6/6A/7 network cable, the transmission distance is up to 40 meters with zero latency. It is with an EDID switch for helping to set a needed HDMI signal format, also it supports PoE to power the receiver (Connect power supply to the Transmitter unit only, each unit will power up, as the Receiver unit is powered by the Transmitter unit through network cable). This HDMI Extender support IR passback for remote control source device easily. This product is perfect for AV transmission in applications of... -
Page 10: Panel Description
HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID PanEL dEscrIPtIon 1.Transmitter unit (TX) HDMI EXTENDER OVER CAT.6/7 CAB ➎ ➏ ➑ ➐ IR signal output to connect with blaster extension cable ➊ D V D RJ45 signal output ➋ HDMI signal indicator led: it lights on all the time when HDMI signal input, flashes when no signal ➌ input Reset button ➍ DC5V Power input ➎ HDMI signal output ➏ EDID switch ➐ HDMI signal input ➑... -
Page 11: Installation Procedures
HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID InstaLLatIon ProcEdurEs How to make a Cat6 network cable? Follow the standard of EIA-568: 1-Orange/white 2-Orange 3-Green/white 4-Blue 5-Blue/white 6-Green 7-Brown/white 8-Brown connEctIon InstructIon 1) Connect source device to transmitter unit (TX) and display device to receiver unit (RX) via HDM cables. 2) Connect transmitter unit (TX) and receiver unit (RX) via network cables (CAT6/CAT6A/CAT7) 3) Plug the power supply to transmitter unit only, each unit will power up then initialize itself, this HDMI extender works. -
Page 12: Edid Setting
HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID EdId sEttIng 1. HDMI source device reads the EDID information of the transmitter (TX) and then output the relative HDMI signal format. 2. It needs to power on again or reset the transmitter unit after re-setting EDID every time. 3. When connect a TV with loop-out HDMI port of transmitter (TX), it can adjust EDID switch to read and save this TV’s EDID information. When we use this function, it should connect TV with transmitter first, and then power on these devices, so that the EDID will be read and saved HDMI EXTENDER OVER CAT.6/7 CAB successfully. At next time, even though do not connect a TV into the loop-out HDMI port, the source device will output the saved EDID information last time. -
Page 13: Specification
In compliance with EU Directive WEEE this product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ® standards and directives. - Page 14 www.techly.com...
