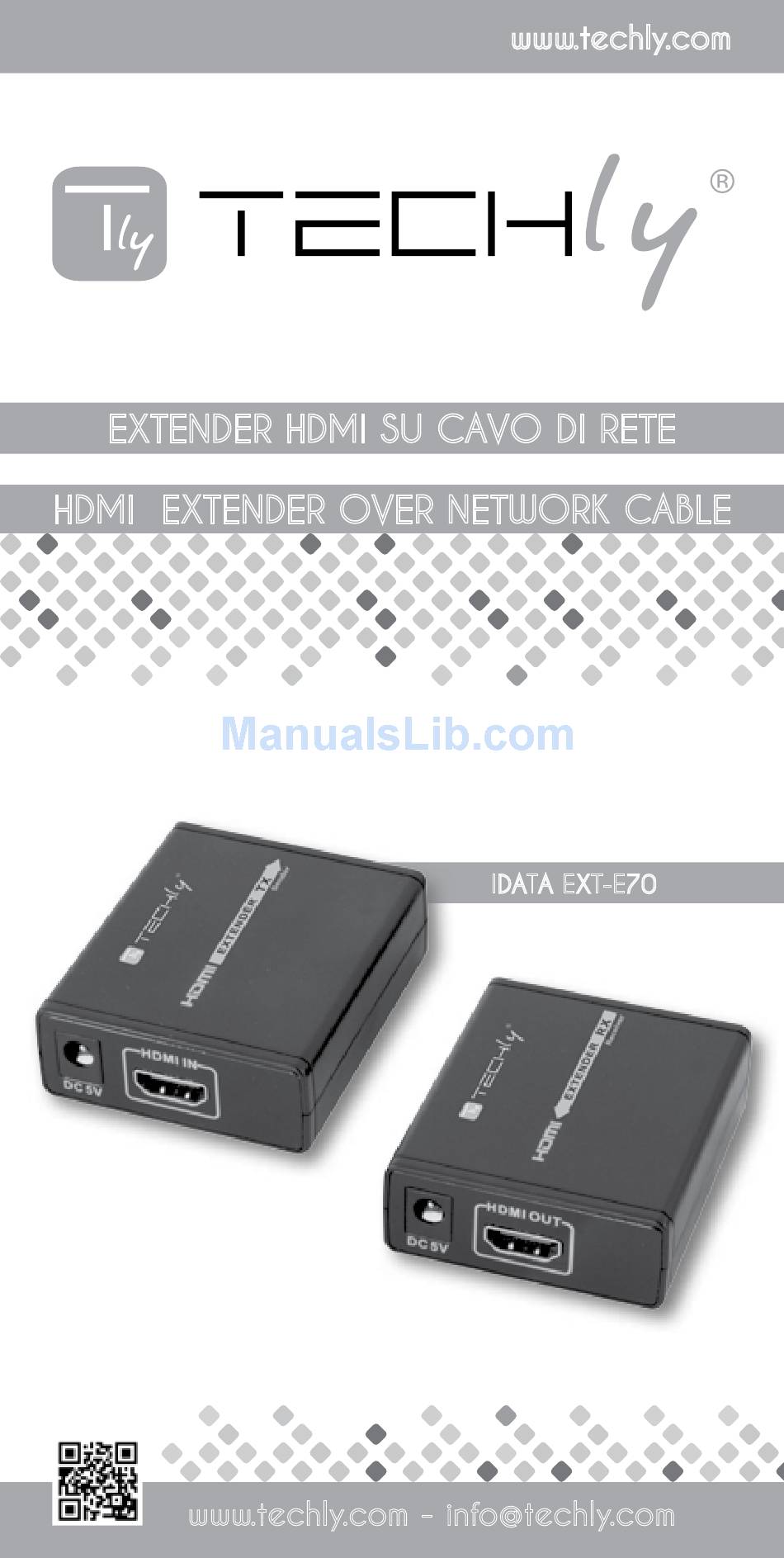

- Page 1 EXTENDER HDMI SU CAVO DI RETE HDMI EXTENDER OVER NETWORK CABLE Manuale d’istruzione User’s manual IDATA EXT-E70 www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
EXTENDER HDMI SU CAVO DI RETE EXTENDER HDMI SU CAVO DI RETE Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI SU CAVO DI RETE • Non scollegare la periferica durante l’uso, mantenere il prodotto distante da materiali infiammabili ed esplosivi. • Alimentatore: DC 5V, utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. CARATTERISTICHE Questo Extender HDMI permette di trasmettere il segnale HDTV su lunghe distanze utilizzando un cavo di rete di Cat.6/6A/7. Grazie all’uso di un cavo di rete in rame di ottima qualità... -
Page 4: Requisiti Per L'installazione
EXTENDER HDMI SU CAVO DI RETE REQUISITI PER L’INSTALLAZIONE • Sorgente HDMI come schede grafiche per computer, DVD, PS3, telecamere HD... • Schermo HDMI come SDTV, HDTV, proiettore con porta HDMI • Cavo UTP/STP Cat6/Cat6A/Cat7 in rame con qualità eccellente • Seguire lo standard EIA/TIA-568B INTERFACCE HDMI a RJ45 Ingresso alimentazione DC5V Ingresso segnale HDMI Tasto RESET: premere questo tasto per riportare l’apparecchiatura alle impostazioni di fabbrica. Utilizzare questo tasto anche nel caso in cui non risulti alcun collegamento tra TX e RX; tenere premuto il tasto per almeno 5 secondi o comunque fino a quando non viene stabilita la connessione (verificare che i LED di stato LINK siano accesi). -
Page 5: Procedure Di Installazione
EXTENDER HDMI SU CAVO DI RETE LENGHT: Tasto di regolazione della lunghezza del cavo di rete, permette, selezionando tra 12 livelli, di individuare il settaggio migliore in base alla tipologia di cavo di rete usato per il collegamento. I 12 livelli possono essere attivati ciclicamente, ed il livello 1, quello più... - Page 6 EXTENDER HDMI SU CAVO DI RETE COLLEgAMENTI Cavo Cat 6 Cavo HDMI Cavo HDMI SET TOP BOX GAME BOX LAPTOP Q1: Nessuna immagine in uscita? A1: R egolare la potenza del segnale tramite il tasto “LENGHT” sul ricevitore Q2: Il led “LINK” del ricevitore lampeggia sempre? A2: Assicurarsi che la connessione del cavo di rete sia conforme allo standard 568B; controllare il segnale HDMI in ingresso sul trasmettitore; Resettare l’apparecchio tramite il tasto RESET presente sul Trasmettitore.
-
Page 7: Important Safety Instruction
HDMI EXTENDER OVER NETWORK CABLE HDMI EXTENDER OVER NETWORK CABLE Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 8: Specifications

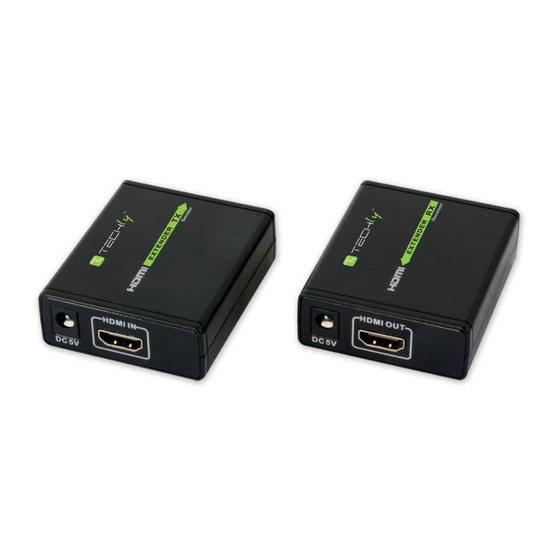

HDMI EXTENDER OVER NETWORK CABLE • Do not unplug the deive when it is in using, keep distance from flammable and explosive devices. • Power supply: DC 5V, usage only the supplied power unit, do not use the power supply if it is damaged. FEATURES This HDMI Extender allow you the transmission of the HDTV signal over long distances using a Networking cable Cat.6/6A/7. Using a Networking cable with copper core and excellent quality, you can reach up 60 m for the trasmission distance with high video resolution of 1080p. -
Page 9: Installation Requirements
HDMI EXTENDER OVER NETWORK CABLE INSTALLATION REQUIREMENTS • HDMI source device like computer graphics card, DVD,PS1, HD monitoring equipment etc. • HDMI display device like SDTV, HDTV, projector with HDMI port UTP/STP cat6/cat6A/cat7 cable with copper core and excelent quality • Follow standard EIA/TIA-568B INTERFACES HDMI to RJ45 DC5V power input HDMI signal input... -
Page 10: Installation Procedures
HDMI EXTENDER OVER NETWORK CABLE RJ45 to HDMI LENGHT: Network cable length adjust button, allows selecting between 12 levels to find the best setting based on the networking cable type. 12 levels can be switched cyclically, and the level 1, the lowest, is identificable by the lighted RED LED (which goes off by going to the next level, turns on again when it passes back to level 1). This is a "LENGTH" button on the receiver end for adjusting picture quality when connected with different length of cat6/6A/7 cable, the longer the cable, the higher level it should set (the more signal you should manually give to it, by pushing the "LENGTH" button). Supports memory function and needs no setting after power off if the cable is not changed. If you change the cables you need to set once again to adjust the picture. - Page 11 HDMI EXTENDER OVER NETWORK CABLE CONNECTIONS Cat 6 Cable HDMI Cable HDMI Cable SET TOP BOX GAME BOX LAPTOP Q1: No image output? A1: Adjust RX "LENGTH" button. Q2: RX "LINK" led is flashing all the time? A2: Make sure network cable connection follows the way of 568B; Check whether TX HDMI signal; Reset the device using RESET button on the transmitter. Q3: RX lights all the time bur no image output A3: Adjust RX LENGTH button; Make sure HDMI cables are well connected with TV; Unplug and plug network cable or re—up RX...
- Page 12 www.techly.com...
