Summary of Contents for Techly EXT-EF3000

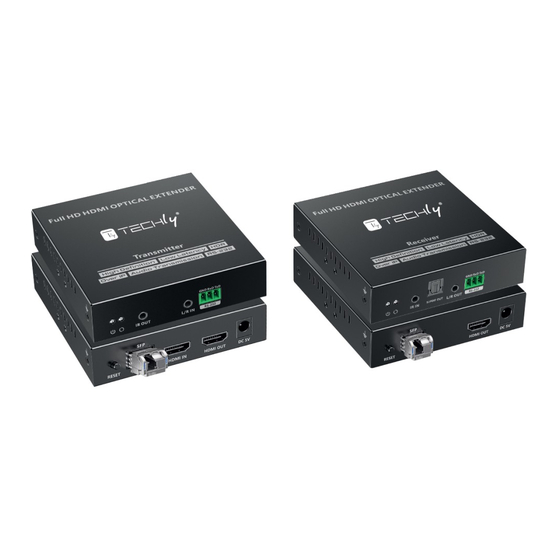

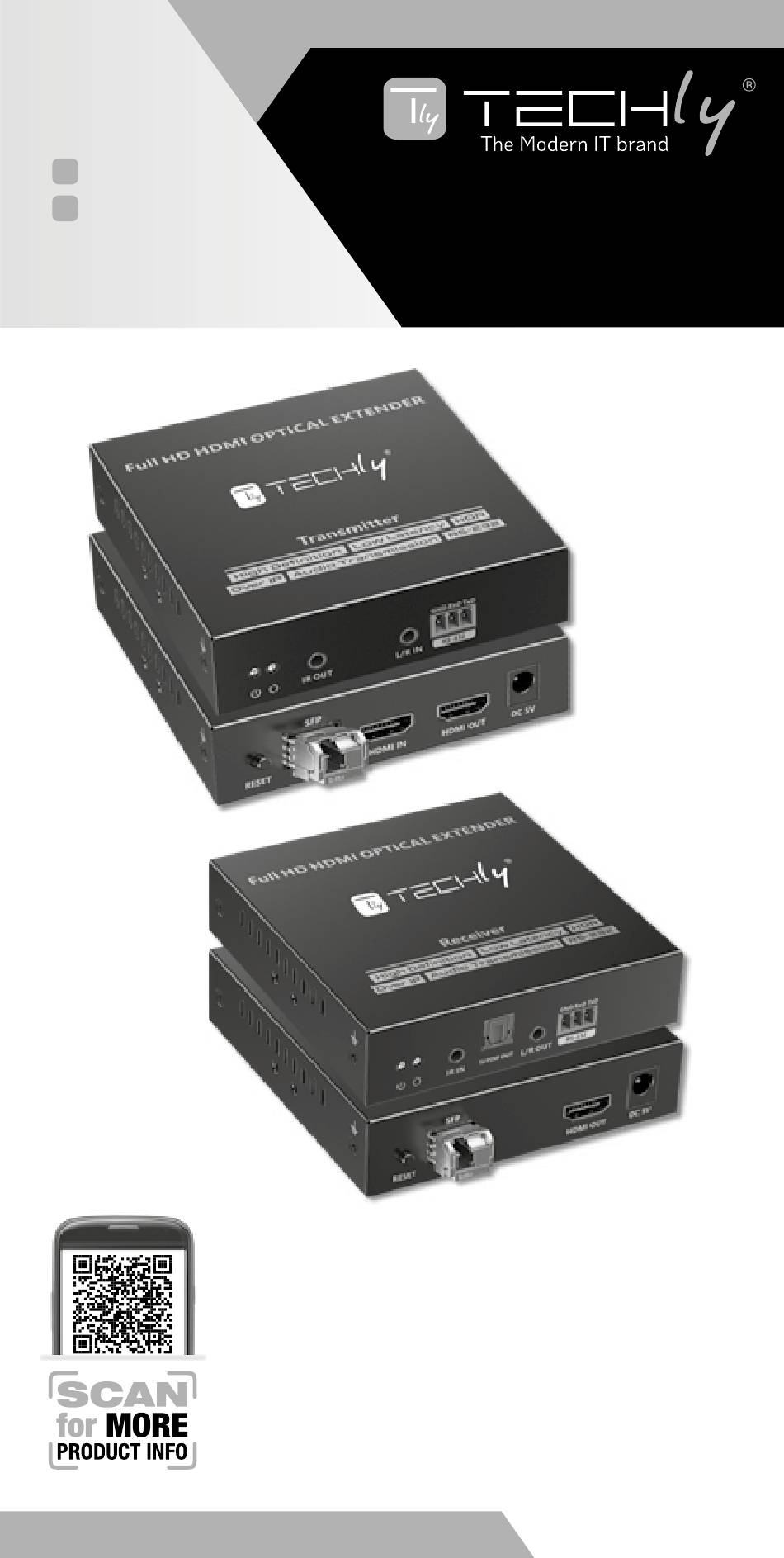

- Page 1 User's Manual HDMI OPTICAL Manuale d’istruzione FIBER EXTENDER P/N: IDATA EXT-EF3000 8059018368338 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Do not install the product at places subject to vibration, or oscillation • Do not modify and alter the product and any accessories! Do not use any damaged parts. WWW.TECHLY.COM... - Page 3 • Support uni-directional IR passback. • The transmitter has a 3.5 mm audio input for sound embedding, the receiver has an independent 3.5 mm and S/PDIF audio output. • Lightning protection, surge protection, ESD protection. • Support steady 24-hour operation WWW.TECHLY.COM...
-
Page 4: Package Contents
(default Config) cable≤40km Cable fiber optic LC multimode fiber cable≤300m TV, projector, LED Display device screen, etc. with HDMI cable≤5m HDMI port Switch with SFP ports (only required Fiber switch for one-to-many and Gigabit switch switch cascading connections) WWW.TECHLY.COM... -
Page 5: Panel Description
4) Steady on: The video data is transmitting Connect with IR blaster extension IR OUT cable Connect to the audio source device L/R IN with 3.5mm stereo audio cable RS-232 Used for RS-232 passthrough and (GND/RxD/TxD) command WWW.TECHLY.COM... - Page 6 Insert the SFP optical module SFP signal out (T1310nm/R1550nm) HDMI IN Connect with HDMI source device Connect with local HDMI display HDMI OUT device DC5V Connect with DC 5V/2A power adapter WWW.TECHLY.COM...
- Page 7 Connect with IR blaster extension IR OUT cable Connect to the audio device with S/PDIF OUT digital optical audio cable Connect to the audio device with L/R OUT 3.5mm stereo audio cable RS-232 Used for RS-232 passthrough and (GND/RxD/TxD) command control WWW.TECHLY.COM...
-
Page 8: Installation Procedures
Insert the SFP optical module SFP signal input (T1550nm/R1310nm) HDMI OUT Connect with HDMI display device DC5V Connect with DC 5V/2A power adapter INSTALLATION PROCEDURES CONNECTION DIAGRAMS 1.1 One-to-one connection WWW.TECHLY.COM... - Page 9 LC fiber optic cables respectively. 3) If using HDMI loop out, connect the display device to the HDMI OUT port of the transmitter. WWW.TECHLY.COM...
- Page 10 2) The emitter of the IR blaster extension cable should be as close as possible to the IR receiving window of the source device. 3) Point the remote control at the receiving head of the IR receiver extension cable to operate. WWW.TECHLY.COM...
- Page 11 1) RS-232 commands must be separated by at least 200 milliseconds 2) If the RS-232 control instruction succeeds, it will return the control instruction code; If it fails, it will return the error code: BA A5 02 01 00 01 04 0C WWW.TECHLY.COM...
- Page 12 A: 1) Check whether the length of the LC single-mode fiber optic cable connected from TX to RX is within 40 kilometers. 2) The length of HDMI cable is recommended to be ≤5 meters. 3) Press the "reset" button on TX and RX to restart and reconnect. WWW.TECHLY.COM...
-
Page 13: Audio Signal
1x optical fiber 1x S/PDIF 1x 3.5mm L/R HDMI out LPCM 2.0/DTS-Audio5.1/Dolby Digital 5.1 S/PDIF out LPCM 2.0/DTS-Audio5.1/Dolby Digital 5.1 3.5mm L/R output PCM2.0 Audio sampling 32kHz, 44.1kHz, 48kHz, 88kHz, 96kHz, rate 176kHz, 192kHz Audio bit depth 16bit, 24bit WWW.TECHLY.COM... -
Page 14: Operating Environment
There is a separate collections system for these products in compliance with EU Directive WEEE. With the CE sign, Techly ensures that the product ® is conformed to the basic European standards and directives. -
Page 15: Importanti Informazioni Sulla Sicurezza
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni. • Non modificare o alterare il prodotto e i suoi accessori! Non utlizzare parti danneggiate. • Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. WWW.TECHLY.COM... - Page 16 • Il trasmettitore ha un ingresso audio da 3,5 mm per l'incorporamento del suono, il ricevitore ha un'uscita audio indipendente da 3,5 mm e S/PDIF • Protezione contro i fulmini, protezione da sovratensioni, protezione • Supporta funzionamento costante 24 ore su 24 WWW.TECHLY.COM...
-
Page 17: Contenuto Della Confezione
Fibra ottica LC Cavo in fibra ottica multimodale ≤300m TV, proiettore, Dispositivo di schermo LED, etc. Cavo HDMI≤5m visualizzazione con porta HDMI Switch con porte SFP (richiesto solo Switch fibra per connessioni Gigabit switch uno-a-molti e switch in cascata) WWW.TECHLY.COM... - Page 18 4) Fisso: i dati video sono trasmessi Collegare con il cavo di estensione IR OUT IR blaster Collegare la sorgente audio con un L/R IN cavo audio stereo da 3.5mm RS-232 Usare per RS-232 passthrough e (GND/RxD/TxD) controllo dei comandi WWW.TECHLY.COM...
- Page 19 Segnale uscita Inserire il modulo ottico SFP (T1310nm/R1550nm) HDMI IN Collegare con la sorgente HDMI Collegare con il dispositivo di HDMI OUT visualizzazione HDMI locale DC5V Collegare con l'alimentatore DC 5V/2A WWW.TECHLY.COM...
- Page 20 IR OUT IR blaster Collegare la periferica audio con il cavo S/PDIF OUT audio ottico digitale Collegare la periferica audio con il cavo L/R OUT audio stereo da 3.5mm RS-232 Usato per l'RS-232 passthrough e il (GND/RxD/TxD) controllo dei comandi WWW.TECHLY.COM...
-
Page 21: Procedure Di Installazione
Ingresso segnale Inserire il modulo ottico SFP (T1550nm/ R1310nm) Collegare al dispositivo di HDMI OUT visualizzazione HDMI DC5V Collegare con l'alimentatore DC 5V/2A PROCEDURE DI INSTALLAZIONE DIAGRAMMI DI COLLEGAMENTO 1.1 Collegamento punto-punto WWW.TECHLY.COM... - Page 22 Gigabit come ponte per collegare rispettivamente il trasmettitore e i ricevitori con i cavi in fibra ottica 3) Se si utilizza l'uscita HDMI locale, collegare il dispositivo di visualizzazione alla porta HDMI OUT del trasmettitore. WWW.TECHLY.COM...
- Page 23 IR dovrebbe essere collegato alla porta IR IN del trasmettitore o ricevitore. 2) L'emettitore del cavo prolunga dell'IR Blaster sovrebbe essere posizionato il più vicino possibile alla finestra di ricezione IR della periferica sorgente. 3) Puntare il telecomando verso la parte ricevente del cavo prolunga del ricevitore IR. WWW.TECHLY.COM...
- Page 24 1) I comandi RS-232 devono essere separati da almeno 200 millisecondi. 2) Se l'istruzione di controllo RS-232 ha esito positivo, restituirà il codice dell'istruzione di controllo; Se fallisce, restituirà il codice di errore: BA A5 02 01 00 01 04 0C WWW.TECHLY.COM...
-
Page 25: Domande Frequenti
R: 1) Verificare che la lunghezza dela cavo in fibra ottica monomodale LC connesso tra TX e RX sia entro i 40 km. 2) La lunghezza del cavo HDMI consigliata è ≤ a 5 metri. 3) Premere il tasto "reset" sul TX e RX per riavviare il dispositivo e riconnettere. WWW.TECHLY.COM... - Page 26 1x S/PDIF di uscita 1x 3.5mm L/R Uscita HDMI LPCM 2.0/DTS-Audio5.1/Dolby Digital 5.1 Uscita S/PDIF LPCM 2.0/DTS-Audio5.1/Dolby Digital 5.1 Uscita 3.5mm L/R PCM2.0 Frequenza di 32kHz, 44.1kHz, 48kHz, 88kHz, 96kHz, campionamento 176kHz, 192kHz audio Profondità 16bit, 24bit audio bit WWW.TECHLY.COM...
- Page 27 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è ® conforme alle norme e direttive europee richieste.
- Page 28 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
