Descrizione Apparecchio - Techly IDATA EXT-E704K2 User Manual

IT

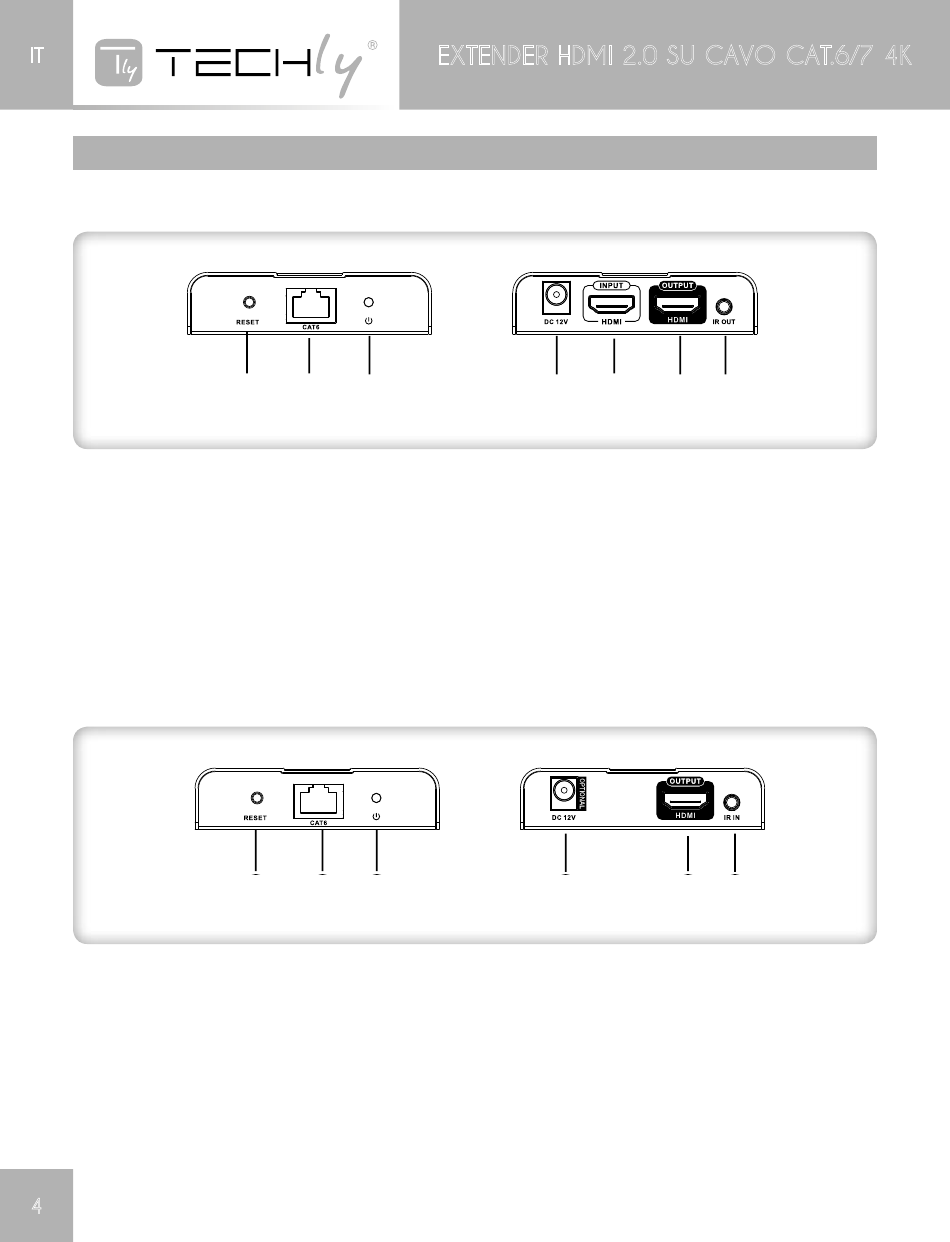

dEscrIZIonE aPParEccHIo

1. Trasmettitore (TX)
Reset
➊
Uscita segnale RJ45
➋
Indicatore di alimentazione
➌
Ingresso alimentazione
➍
Ingresso segnale HDMI
➎
Uscita segnale HDMI
➏
Uscita segnale IR
➐
2. Ricevitore (RX)
Reset
➊
Ingresso segnale RJ45
➋
Indicatore di alimentazione
➌
Ingresso alimentazione
➍
Segnale HDMI in uscita
➎
Ingresso segnale IR
➏
4
➊ ➋ ➌
Premere per riavviare il dispositivo
Collegare il cavo di rete Cat6 o superiore
La luce blu indica che il prodotto è acceso. La luce rossa indica
che non c'è trasmissione di immagini, la luce blu indica che c'è
trasmissione di immagini
Collegare la l'alimentatore DC12V/1A
Collegare con la sorgente HDMI
Collegare con il dispositivo di visualizzazione HDMI
Collegare con la prolunga IR blaster
➊ ➋ ➌
Premere per riavviare il dispositivo
Collegare col cavo di rete Cat6 o superiore
La luce rossa indica che il prodotto è acceso. La luce rossa indica
che non c'è trasmissione di immagini, la luce blu indica che c'è
trasmissione di immagini
Collegare con l'alimentatore DC12V/1A (opzionale)
Collegare con il dispositivo di visualizzazione HDMI
Collegare con la prolunga ricevitore IR
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K
EXTENDER HDMI 2.0 SU CAVO C
➍ ➎
➍
➏ ➐
➎ ➏
