- Page 1 User's Manual Manuale d’istruzione HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID Technical features EDID BIDIRECTIONAL P/N: IDATA EXT-E223 8059018363005 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Do not unplug the device when it is in using. • Do not mix up HDMI to RJ45 sender and RJ45 to HDMI receiver before installation. • Power supply: DC 5V, usage only the supplied power unit, do not use the power supply if it is damaged. WWW.TECHLY.COM... -
Page 3: Package Contents

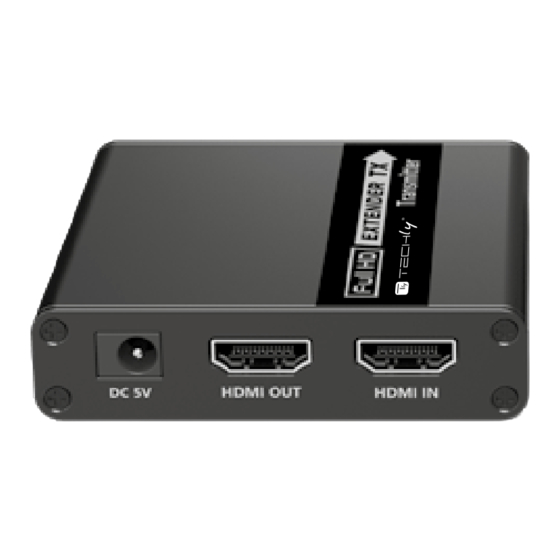

1. HDMI source device (computer graphics card, DVD,PS3, HD monitoring equipment etc). 2. HDMI display device like SDTV, HDTV, and projector with HDMI port. 3. Network cables UTP/STP CAT.6/6A/7 cables. Follow the standard EIA-568B. It is recommended to select a network cable with less loss and crosstalk. WWW.TECHLY.COM... - Page 4 When power is on and HDMI signal is transmitted, the indicator is always on ➏ DC 5V input Connect to the 5V 500mA DC power adapter ➐ HDMI output Connect to a local HDMI display device ➑ HDMI input Connect to a HDMI source device WWW.TECHLY.COM...
- Page 5 ➏ DC 5V input Connect to the 5V 500mA DC power adapter Connect the headphone or power amplifiers to output stereo ➐ 3.5mm L/R out audio ➑ HDMI output Connect to a HDMI display device WWW.TECHLY.COM...
-
Page 6: Installation Procedures
Note: It is recommended to use a length range within 2~70m network cable. If the cable is too short, there may be no display output because the signal is too strong. If the cable is too long, the output may be with poor quality. WWW.TECHLY.COM... - Page 7 2) Reset the transmitter to re-built the connection Q: The display shows unusual color or not sound A: 1) Reset the transmitter or receiver to re-built the connection 2) Check if the HDMI cables are connected well 3) Reconnect the network cable WWW.TECHLY.COM...
-
Page 8: Specification
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ®... -
Page 9: Importanti Informazioni Sulla Sicurezza
• Mantenere il prodotto distante da materiali infiammabili ed esplosivi. • Non scollegare la periferica durante l’uso • Non invertire il trasmettitore da HDMI a RJ45 con il ricevitore HDMI durante l’installazione • Alimentatore: DC 5V, utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
1. Sorgente HDMI (scheda grafica del computer, DVD, PS3, sistemi di videosorveglianza in alta risoluzione, ecc) 2. Schermo HDMI con SDTV, HDTV, proiettore con porta HDMI 3. Cavo di rete UTP/STP Cat6/6A/7 conforme allo standard EIA-568B. Si raccomanda di scegliere un cavo di rete con ridotte perdite e diafonia WWW.TECHLY.COM... - Page 11 Quando il prodotto è accesso e c’è trasmissione del segnale HDMI, l’indicatore rimane sempre acceso ➏ Ingresso DC 5V Collegare all’alimentatore 5V 500mA DC ➐ Uscita HDMI Collegare ad uno schermo HDMI locale ➑ Ingresso HDMI Collegare alla sorgente HDMI WWW.TECHLY.COM...
- Page 12 Quando il prodotto è accesso e c’è trasmissione del segnale HDMI, l’indicatore rimane sempre acceso ➏ Ingresso DC 5V Collegare all’alimentatore 5V 500mA DC ➐ Uscita 3.5mm L/R Collegare delle cuffie o un amplificatore per l’uscita audio stereo ➑ Uscita HDMI Collegare ad uno schermo HDMI WWW.TECHLY.COM...
- Page 13 Nota: Si consiglia di utilizzare un cavo di rete di lunghezza compresa tra i 2 e i 70 metri. Se il cavo è troppo corto, potrebbe non essere visualizzata alcuna immagine perché il segnale è troppo potente. Se il cavo è invece troppo lungo, l’immagine in uscita potrebbe essere di scarsa qualità WWW.TECHLY.COM...
- Page 14 D: Lo schermo mostra un colore inusuale o non presenta alcun suono R: 1) Riavviare il trasmettitore o il ricevitore per ricreare al connessione 2) Verificare che i cavi HDMI siano connessi correttamente 3) Riconnettere il cavo di rete WWW.TECHLY.COM...
- Page 15 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e direttive ®...
- Page 16 EN - 16 HDMI EXTENDER OVER CAT.6/7 CABLE WITH EDID All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
