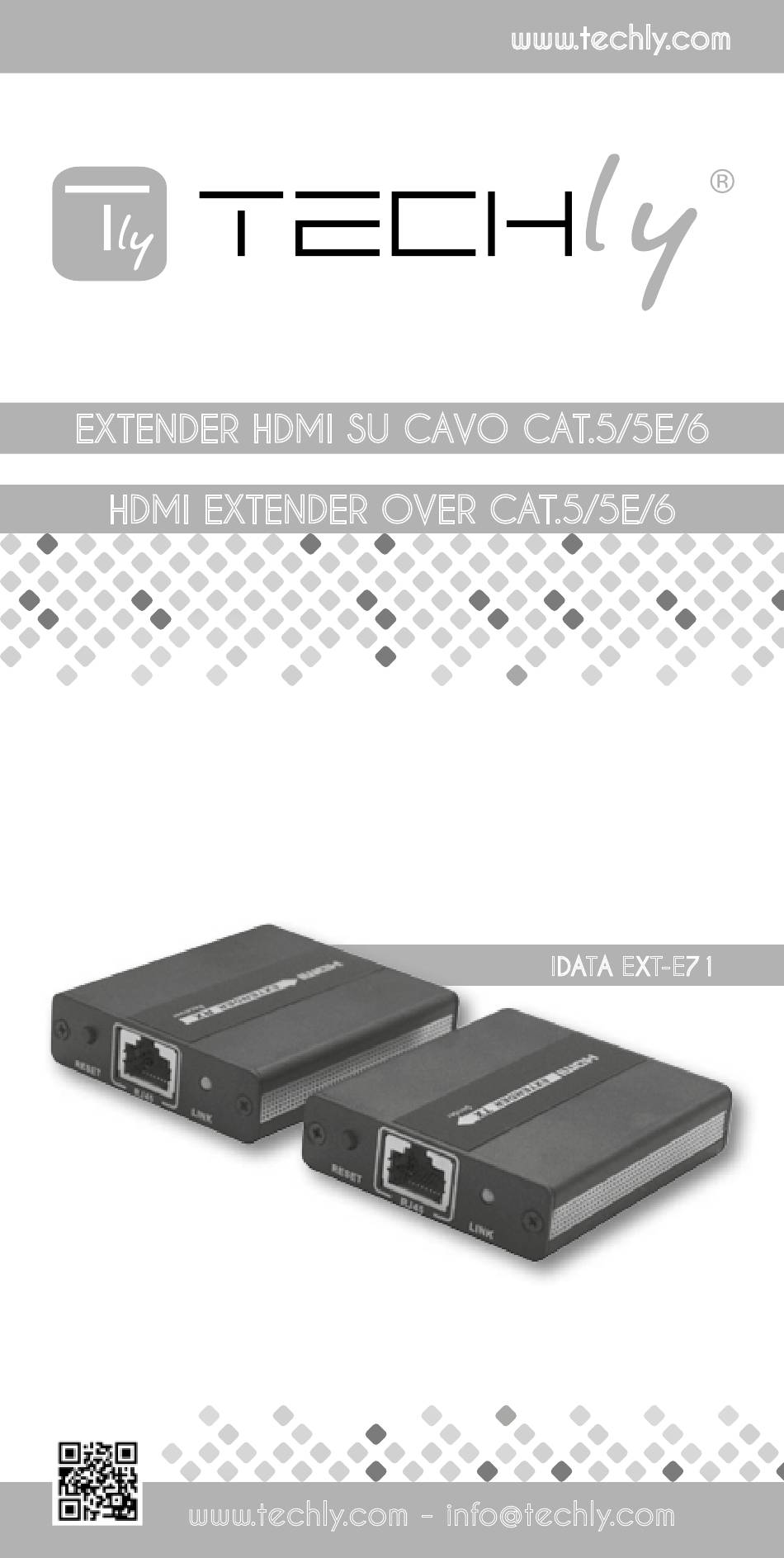

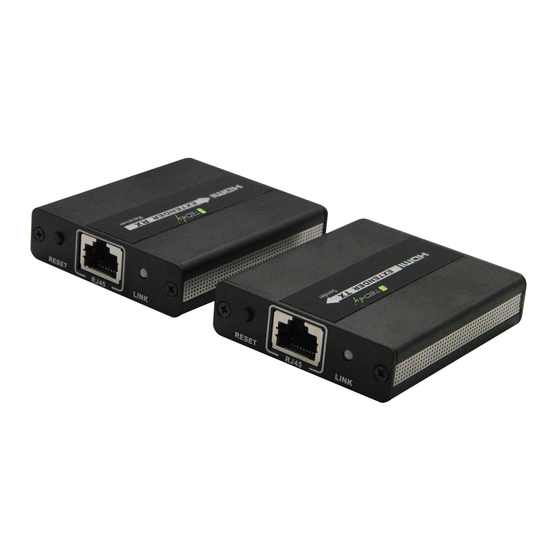

- Page 1 EXTENDER HDMI SU CAVO CAT.5/5E/6 HDMI EXTENDER OVER CAT.5/5E/6 Manuale d’istruzione User’s manual IDATA EXT-E71 www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
EXTENDER HDMI SU CAVO CAT.5/5E/6 ExtEndEr HdMI sU cavo cat.5/5E/6 Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI SU CAVO CAT.5/5E/6 • Mantenere il prodotto distante da materiali infiammabili ed esplosivi. • Non scollegare la periferica durante l’uso • Non invertire il trasmettitore da HDMI a RJ45 con il ricevitore HDMI durante l’installazione • Alimentatore: DC 5V, utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. IntrodUZIonE Questo extender HDMI è una soluzione per la trasmissione e l’estensione del segnale HDMI full HD 1080p@60Hz non compresso su un cavo di rete Cat5/5e/6. E’ costituito da una unità trasmittente (TX) e una ricevente (RX) che lavorano in coppia. Supporta lunga... -
Page 4: Descrizione Apparecchio
EXTENDER HDMI SU CAVO CAT.5/5E/6 dEscrIZIonE aPParEccHIo 1. trasmettitore (tx) ➊ ➋ ➌ ➍ ➎ ➏ Tasto Reset Riavvia l’unità ➊ Ingresso segnale RJ45 Connettere al cavo di rete ➋ ➌ Indicatore di alimentazione Il LED si accende tutte le volte che avviene una trasmissione del segnale HDMI, lampeggia quando non c’è trasmissione di segnale Ingresso alimentazione Collegare con l’alimentatore ➍ DC5V1A Ingresso segnale HDMI Collegare con la sorgente HDMI ➎... - Page 5 EXTENDER HDMI SU CAVO CAT.5/5E/6 ProcEdUrE PEr L’InstaLLaZIonE E IL coLLEgaMEnto come preparare un cavo di rete cat6 seguire lo standard EIa-568B: 1-Arancio/bianco 2-Arancio 3-Verde/bianco 4-Blu 5-Blu/bianco 6-Verde 7-Marrone/bianco 8-Marrone coLLEgaMEnto Istruzioni di collegamento 1) Collegare la sorgente al trasmettitore (TX) e lo schermo al ricevitore (RX) tramite i cavi HDMI. 2) Collegare il trasmettitore (TX) al ricevitore (RX) tramite un cavo di rete (CAT.5, CAT.5e o CAT.6) 3) Collegare gli alimentatori al trasmettitore gUIda aLL’Uso dELL’Ir 1) La prolunga IR blaster va collegata alla porta IR OUT del...
- Page 6 EXTENDER HDMI SU CAVO CAT.5/5E/6 q: Non c’è alcuna immagine in uscita ? a: 1) Verificare che tutti i cavi siano ben collegati; 2) Riavviare il trasmettitore e il ricevitore tramite il tasto “RESET”. q: L’indicatore “LINK” sul ricevitore lampeggia continuamente? a: 1) Assicurarsi che il cavo di rete di collegamento segua lo standard EIA-568B; 2) Verificare la presenza del segnale HDMI in ingresso sul trasmettitore; 3) Riavviare il trasmettitore e il ricevitore e connetterli. q: Il led “LINK” del ricevitore è acceso costantemente ma non c’è alcuna immagine in uscita? a: 1) Assicurarsi che il monitor supporti la modalità di segnale HDMI corrente;...
- Page 7 EXTENDER HDMI SU CAVO CAT.5/5E/6 sPEcIFIcHE Tensione/ corrente DC5V/1A sezione alimentazione Consumo energetico TX: 2W RX: <2W Compatibilità HDMI HDMI1.3 Compatibilità HDCP HDCP1.4 720x576@50Hz; 720x480@60Hz; 1280x720@60Hz; 1920x1080@60Hz; Risoluzione HDMI 640x480@60Hz; 800x600@60Hz; supportata 1024x768@60Hz; 1280x800@60Hz; 1280x1024@60Hz; 1440x900@60Hz; 1680x1050@60Hz Supporta formati Prestazioni audio e interfaccia HdMI Massima veloctà di 10.2Gbps trasferimento Ingresso e uscita 0.5 ~ 1.5p-p (TMDS) segnale TMDS Ingresso e uscita 5Vp-p (TTL)
- Page 8 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 9: Important Safety Instruction
HDMI EXTENDER OVER CAT.5/5E/6 HdMI ExtEndEr ovEr cat.5/5E/6 Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMPortant saFEtY InstrUctIon IntEndEd UsE We do not permit using the device in other ways like described in this user’s manual. -
Page 10: Package Contents
HDMI EXTENDER OVER CAT.5/5E/6 • Do not unplug the device when it is in using. • Do not mix up HDMI to RJ45 sender and RJ45 to HDMI receiver before installation. • Power supply: DC 5V, usage only the supplied power unit, do not use the power supply if it is damaged. IntrodUctIon This HDMI Extender is a solution for transmission and extension uncompressed full HD 1080p@60Hz HDMI signal over a signal Cat5/5e/6 network cable. It includes a transmitter unit (TX) and a receiver unit (RX), working as a pair. Long transmission distance is up to 120 meters with zero latency. This HDMI Extender support IR pass back from remote control source device from receiver site easily. This... -
Page 11: Panel Description
HDMI EXTENDER OVER CAT.5/5E/6 PanEL dEscrIPtIon 1. transmitter unit (tx) ➊ ➋ ➌ ➍ ➎ ➏ Reset button Restart the unit ➊ RJ45 signal output Connect with network cable ➋ ➌ LINK indicator LED turn on all the time with HDMI signal transmission, flashes with no signal transmission Power input Connect with DC5V1A power supply ➍ HDMI signal input Connect with HDMI source device ➎ IR signal output Connect with IR blaster extension cable ➏ 2. receiver unit (rx) ➊... -
Page 12: Installation And Connection
HDMI EXTENDER OVER CAT.5/5E/6 InstaLLatIon and connEctIon How to make a cat5/5e/6 network cable? Follow the standard of EIa-568: 1-Orange/white 2-Orange 3-Green/white 4-Blue 5-Blue/white 6-Green 7-Brown/white 8-Brown connEctIon connection instruction: 1) Connect source device to transmitter unit (TX) and display device to receiver unit (RX) via HDMI cables. 2) Connect transmitter unit (TX) and receiver unit (RX) via network cables (CAT5/5e/6) 3) Plug the power supplies to transmitter and receiver units, each unit will power up then initialize itself, this HDMI extender works. - Page 13 HDMI EXTENDER OVER CAT.5/5E/6 Ir UsEr gUIdE 1) IR blaster extension cable should plug in the IR OUT port of TX (Transmitter) unit of HDMI extender and the IR receiver extension cable should in the IR IN port of the RX (Receiver) unit. 2) The emitter of the IR blaster should as close as possible to the IR receiver window of the signal source device. 3) Using the IR remote controller of the signal source device towards the IR receiver (connected to the receiver), to remote control source media playback. q: No image output? a: 1) Check and make sure all cables are connected well;...
-
Page 14: Specification
HDMI EXTENDER OVER CAT.5/5E/6 sPEcIFIcatIon Voltage/Current DC5V/1A Power supply Power consumption TX: 2W RX: <2W HDMI compliance HDMI1.3 HDCP compliance HDCP1.4 720x576@50Hz; 720x480@60Hz; 1280x720@60Hz; 1920x1080@60Hz; HDMI resolution 640x480@60Hz; 800x600@60Hz; supported 1024x768@60Hz; 1280x800@60Hz; 1280x1024@60Hz; 1440x900@60Hz; 1680x1050@60Hz HdMI Suports audio Performance formats and Interface Maximum transfer 10.2Gbps rate Input and output 0.5 ~ 1.5p-p (TMDS) TMDS signal Input and output 5Vp-p (TTL) DDS signal Input cable lenght... - Page 15 It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is ® conformed to the basic European standards and directives.
