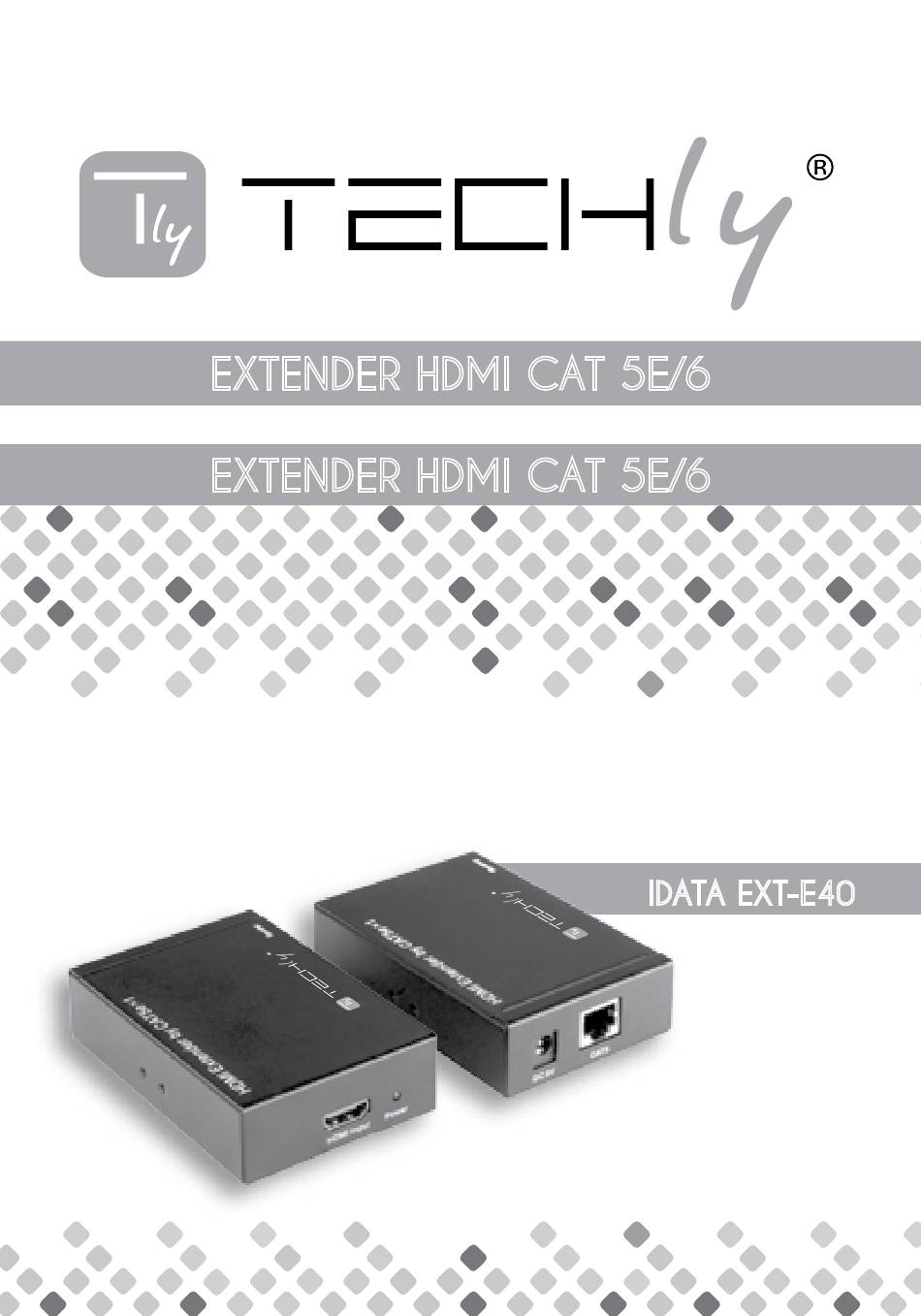

- Page 1 EXTENDER HDMI CAT 5E/6 EXTENDER HDMI CAT 5E/6 Manuale d’istruzione User’s manual IDATA EXT-E40...
-
Page 2: Table Of Contents
EXTENDER HDMI CAT 5E/6 MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ........................2.0 Specifiche ..........................3.0 Contenuto della confezione ..............4.0 Descrizione apparecchiatura ............. 5.0 Collegamento e funzionamento ............ 6.0 Precauzioni di sicurezza e manutenzione .... -
Page 3: Introduzione
EXTENDER HDMI CAT 5E/6 EXTENDER HDMI CAT 5E/6 Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenete sempre a disposizione il presente manuale per ulteriori esigenze future. - Page 4 EXTENDER HDMI CAT 5E/6 1.1 VANTAGGI 1) La lunghezza del cavo HDMI è fissa e non è modificabile dopo che il cavo è stato prodotto. I cavi di rete CAT-5e/6 sono disponibili ovunque e possono essere facilmente utilizzati sia da installatori che da utenti finali.
-
Page 5: Specifiche
EXTENDER HDMI CAT 5E/6 2.0 SPECIFICHE INGRESSO/USCITA SEGNALE Ingresso Segnale Video 0.5 -1.0 volts p-p Uscita Video HDMI FORMATO VIDEO SUPPORTATO DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P DISTANZA TRASMISSIONE Cavo UTP con struttura interna incrociata 50M per 1080p FREQUENZE OPERATIVE Banda di frequenza amplificatore video 1.65Gpbs/165MHz Range di frequenza verticale 50/60Hz RISOLUZIONI (HDTV) Interlacciata (50&60Hz) -
Page 6: Contenuto Della Confezione
EXTENDER HDMI CAT 5E/6 3.0 CONTENUTO DELLA CONFEZIONE Prima di utilizzare l’apparecchio, verificate cortesemente che le seguenti parti siano incluse nella confezione: 1) Unità principale NO. 1 Trasmettitore 2) Unità principale NO. 2 Ricevitore 3) Due alimentatori 5V DC 4) Manuale d’istruzione 4.0 DESCRIZIONE APPARECCHIATURA HDMI Extender by CAT5 x1 Trasmettitore... -
Page 7: Collegamento E Funzionamento
EXTENDER HDMI CAT 5E/6 5.0 COLLEGAMENTO E FUNZIONAMENTO 1) Collegare l’ingresso della sorgente HDMI (come un HD-DVD, PS3, STB ) al Trasmettitore. 2) Collegare un cavo CAT-5e/6 da un lato all’uscita del Trasmettitore e dall’altro all’ingresso del Ricevitore. 3) Collegare l’uscita del Ricevitore al display (come un HD-LCD, HD- DLP). -
Page 8: Precauzioni Di Sicurezza E Manutenzione
EXTENDER HDMI CAT 5E/6 6.0 PRECAUZIONI DI SICUREZZA Per ridurre il rischio di shock elettrico, questo prodotto AT T E N Z I O N E dovrebbe essere aperto SOLO RISCHIO DI SCOSSE ELETTRICHE NON APRIRE da un tecnico autorizzato quando è... - Page 9 EXTENDER HDMI CAT 5E/6 USER’S MANUAL TABLE OF CONTENTS 1.0 Introduction ........................2.0 Specifications ......................3.0 Package Contents ....................4.0 Panel Descriptions ................... 5.0 Connection and operation ..............6.0 Safety Precautions and maintenance .......
-
Page 10: Introduction
EXTENDER HDMI CAT 5E/6 HDMI EXTENDER CAT 5E/6 Dear customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. 1.0 INTRODUCTION This HDMI Extender by CAT5 x1 uses one piece of UTP cable with cross stand inside to extend the HDTV display up to 50 meters for 1080p. It not only breaks the limitation of the HDMI cable transmission length, but also has more flexibility and convenience in cable... - Page 11 EXTENDER HDMI CAT 5E/6 1.1 BENEFITS 1) The length of HDMI cable is fixed and unchangeable after it is produced. Because the HDMI connector can only be soldered or terminated by the professional workers in factory, the users can not reduce or increase by themselves. However CAT-5e/6 cables are available everywhere and be processed easily by the user or installer.
-
Page 12: Specifications
EXTENDER HDMI CAT 5E/6 2.0 SPECIFICATIONS SIGNAL INPUTS/OUTPUT Input Video Signal 0.5 -1.0 volts p-p Output Video HDMI VIDEO FORMAT SUPPORTED DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P TRANSMISSION DISTANCE UTP cable with cross stand inside 50M for1080p OPERATING FREQUENCY Video Amplifier Bandwidth 1.65Gpbs/165MHz Vertical Frequency Range 50/60Hz RESOLUTIONS (HDTV) Interlaced (50&60Hz) -
Page 13: Package Contents
EXTENDER HDMI CAT 5E/6 3.0 PACKAGE CONTENTS Before attempting to use this unit, please check the packaging and make sure the following items are contained in the shipping carton: 1) Main unit NO. 1 Sender 2) Main unit NO. 2 Receiver 3) Two pieces of 5VDC Power Supply. 4) User’s Manual 4.0 PANEL DESCRIPTIONS HDMI Extender by CAT5 x1 Sender... -
Page 14: Connection And Operation
EXTENDER HDMI CAT 5E/6 5.0 CONNECTION AND OPERATION 1) Connect the HDMI input source (such as HD-DVD, PS3, STB) to the Sender. 2) Connect one piece of CAT-5e/6 cable to both of the output of the Sender and input of the Receiver. 3) Connect the output of Receiver to display (such as HD-LCD, HD-DLP) 4) Plug one power supply into the Sender and the other into the Receiver. -
Page 15: Safety Precautions And Maintenance
EXTENDER HDMI CAT 5E/6 6.0 SAFETY PRECAUTIONS To reduce risk of electric shock, this product should ONLY be opened C A U T I O N by an authorized technician when RISK OF ELECTRIC SHOCK DO NOT OPEN service is required. Disconnect the product from mains and other equipment if a problem should occur. - Page 16 www.techly.it...
