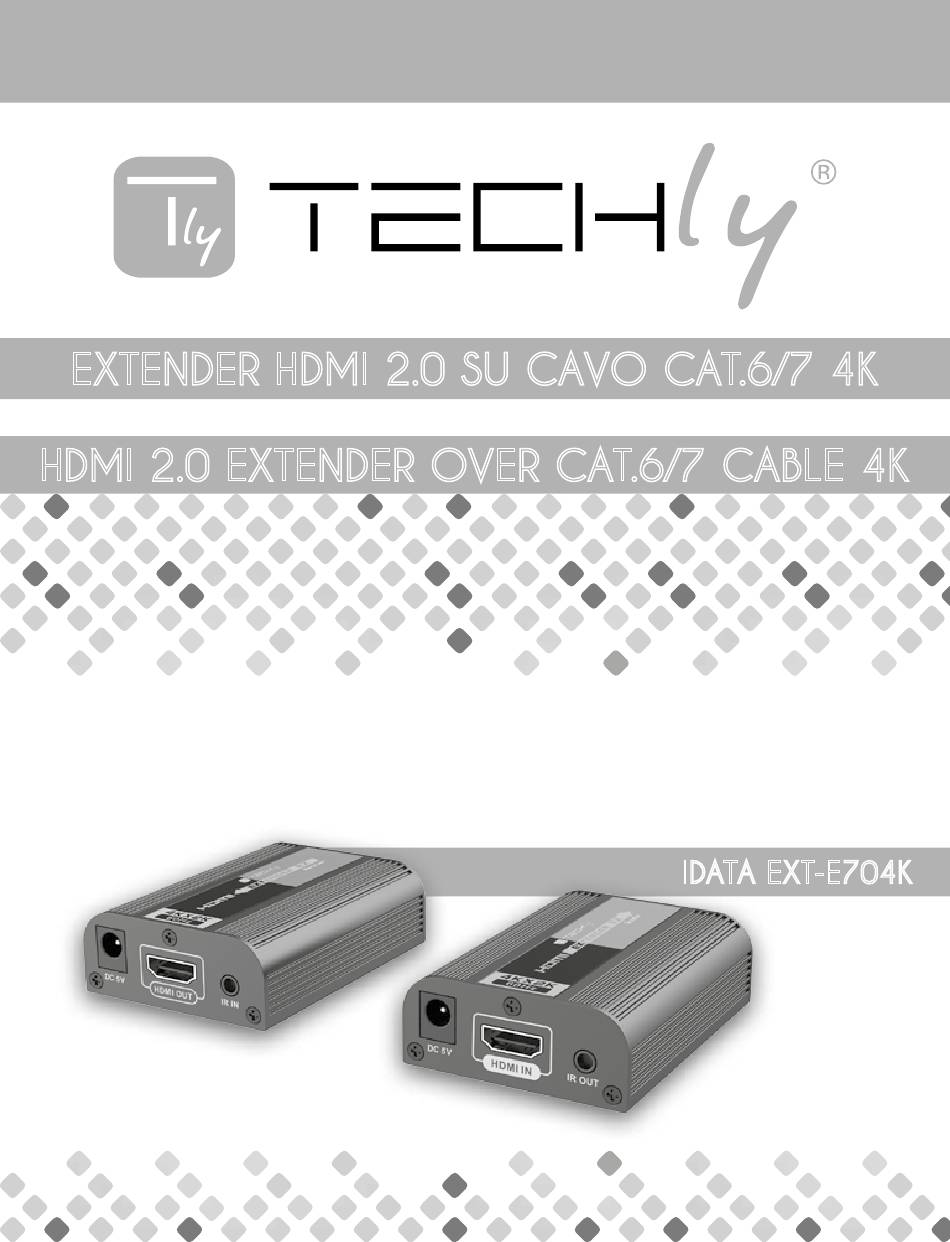

- Page 1 EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K Manuale d’istruzione User’s manual IDATA EXT-E704K...
-
Page 2: Uso Previsto
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K ExtEndEr HdMI 2.0 su cavo cat.6/7 4K Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K IntroduZIonE Questo extender HDMI è costituito da un’unità trasmittente e da una ricevente. Permette di estendere il segnale HDMI utilizzando un singolo cavo di rete Cat.6/6A/7 fino a 60m supportando la massima risoluzione di 4Kx2K@300Hz e fino a 30m supportando la massima risoluzione di 4Kx2K@60Hz in una configurazione punto-punto. Supporta IR passback con un’ampio range di frequenza IR da 20- 60KHz. Può venire ampiamente impiegato per la pubblicità esterna, i video clip, la videoconferenza, in ambienti formativi e per la videosorveglianza, ecc. carattErIstIcHE 1. Supporta HDMI2.0, compatibile con HDCP2.2 2. Massima risoluzione supportata è 4Kx2K@60Hz 3. La trasmissione viene effettuata tramite singolo cavo Cat6/6A/7 4. Supporta funzione IR passback (supporta IR range 20~60KHz) 5. Supporta massima distanza di trasmissione fino a 60 metri a 4K@30Hz e fino a 30 metri a 4K@60Hz 6. Alloggiamento in metallo, sicuro e resistente 7. Plug and play contEnuto dELLa conFEZIonE • Trasmettitore x 1pz • Ricevitore x 1 pz • Alimentatore DC5V/1A x 2 pz • Manuale d’istruzione x 1 pz... -
Page 4: Descrizione Apparecchio
EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K dEscrIZIonE aPParEccHIo 1. Trasmettitore (TX) EXTENDER HDMI 2.0 SU CAVO C ➎ ➏ Reset Premere questo tasto per riavviare il dispositivo ➊ Uscita segnale RJ45 Segnale HDMI codificato in uscita ➋ Indicatore di alimentazione Indicatore LED che si accende quando il dispositivo è acceso ➌ Ingresso alimentazione DC5V Collegare l’alimentatore ➍ Segnale HDMI in ingresso Collegare con la sorgente HDMI ➎ Uscita segnale IR Collegare con la prolunga IR blaster ➏ 2. Ricevitore (RX) ➎... - Page 5 EXTENDER HDMI 2.0 SU CAVO CAT.6/7 4K coLLEgaMEntI 1) Collegare la sorgente al trasmettitore (TX) e lo schermo al ricevitore (RX) tramite i cavi HDMI. 2) Collegare il trasmettitore (TX) al ricevitore (RX) tramite un cavo di rete (CAT.6, CAT.6A o CAT.7) 3) Collegare gli alimentatori al trasmettitore e al ricevitore per far funzionare l’extender. guIda aLL’uso dELL’Ir 1) La prolunga IR blaster va collegata alla porta IR OUT del trasmettitore (TX) dell’extender HDMI, e la prolunga del ricevitore IR deve essere colelgata alla porta IR IN del ricevitore (RX). 2) L’emettitore dell’IR blaster dovrebbe essere il più vicino possibile alla finestra di ricezione IR della sorgente del segnale. 3) Utitlizzando il telecomando IR della sorgente di segnale attraverso il ricevitore IR (connesso al ricevitore) è possibile controllare da remoto la riproduzione Q: Non c’è...
- Page 6 Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e direttive ® europee richieste.
-
Page 7: Important Safety Instruction
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K HdMI 2.0 ExtEndEr ovEr cat.6/7 caBLE 4K Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. IMPortant saFEtY InstructIon INTENDED USE We do not permit using the device in other ways like described in this user’s manual. Use the product only in dry interior rooms. Not attending to these regulations and safety instruction might cause fatal accidents, injuries, and damages to persons and property. The manufacturer/supplier assumes no liability for damages caused by... -
Page 8: Package Contents

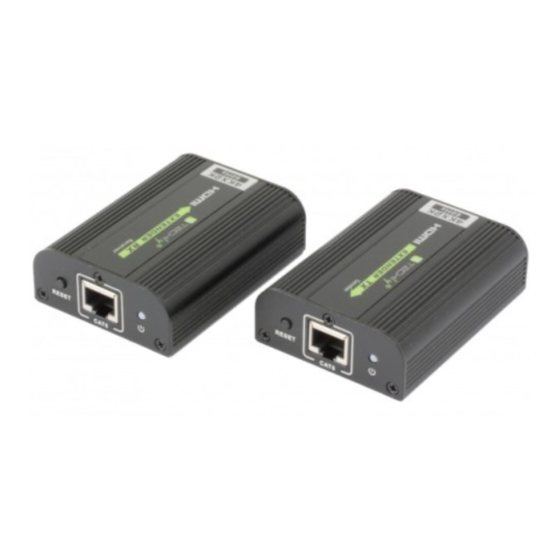

HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K IntroductIon This HDMI Extender includes a transmitter unit and a receiver unit, allows HDMI signal to be transmitted up to 60 meters at 4Kx2K@30Hz and up to 30 meters at 4Kx2K@60Hz long away via a single CAT6/6A/7 cable in a point-to-point configuration. It supports IR pass back with a wide IR frequency 20-60 KHz. It is perfect for application of outdoor advertising, video clips, monitor system, home entertainment and conference, etc. HDMI 2.0 EXTENDER OVER CAT.6/ FEaturEs: 1. Support HDMI2.0, compatible with HDCP2.2 2. Highest resolution up to 4Kx2K@60HZ 3. Transmission over single CAT6/CAT6A/7 4. Support IR pass back function (IR range support 20~60KHz) -
Page 9: Panel Description
HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K PanEL dEscrIPtIon 1.Transmitter unit(TX) ➎ ➏ Reset Press for restarting the unit ➊ RJ45 signal output Output encoded HDMI signal ➋ Power indicator LED indicator turn on when power on ➌ Power input DC5V Connect with power supply ➍ HDMI signal input Connect with HDMI source device ➎ IR signal output Connect with IR blaster extension cable ➏ 2. Receiver unit (RX) ➎ ➏ Reset Press for restarting the device ➊ R145 signal input Input encoded HDMI signal ➋... - Page 10 HDMI 2.0 EXTENDER OVER CAT.6/7 CABLE 4K connEctIons 1) Connect source device to transmitter unit (TX) and display device to receiver unit (RX) via HDM cables. 2) Connect transmitter unit (TX) and receiver unit (RX) via network cables (CAT6/CAT6A/CAT7) 3) Plug the power supplies to transmitter and receiver, the extender works. HDMI 2.0 EXTENDER OVER CAT.6/ Ir usEr guIdE 1) IR blaster extension cable should plug in the IR OUT port of TX (Sender) of HDMI extender and the IR receiver extension cable should in the IR IN port of the RX (Receiver) 2) The emitter of the IR blaster should as close as possible to the IR receiver window of the signal source device. 3) Using the IR remote controller of the signal source device towards the IR receiver (connected to the receiver), to remote control source media playback. Q: There is no output on screen when all connections are correct A: 1) Please check and make sure the display/monitor supports the HDMI signal which fed out from the source device. 2) Please make sure the HDMI cables supports 4Kx2K if the output signal from the source device is 4Kx2K resolution. 3) Please check and make sure the network cable insert to the RJ45 port well.
-
Page 11: Specification
In compliance with EU Directive WEEE this product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ® standards and directives. - Page 12 www.techly.com...
