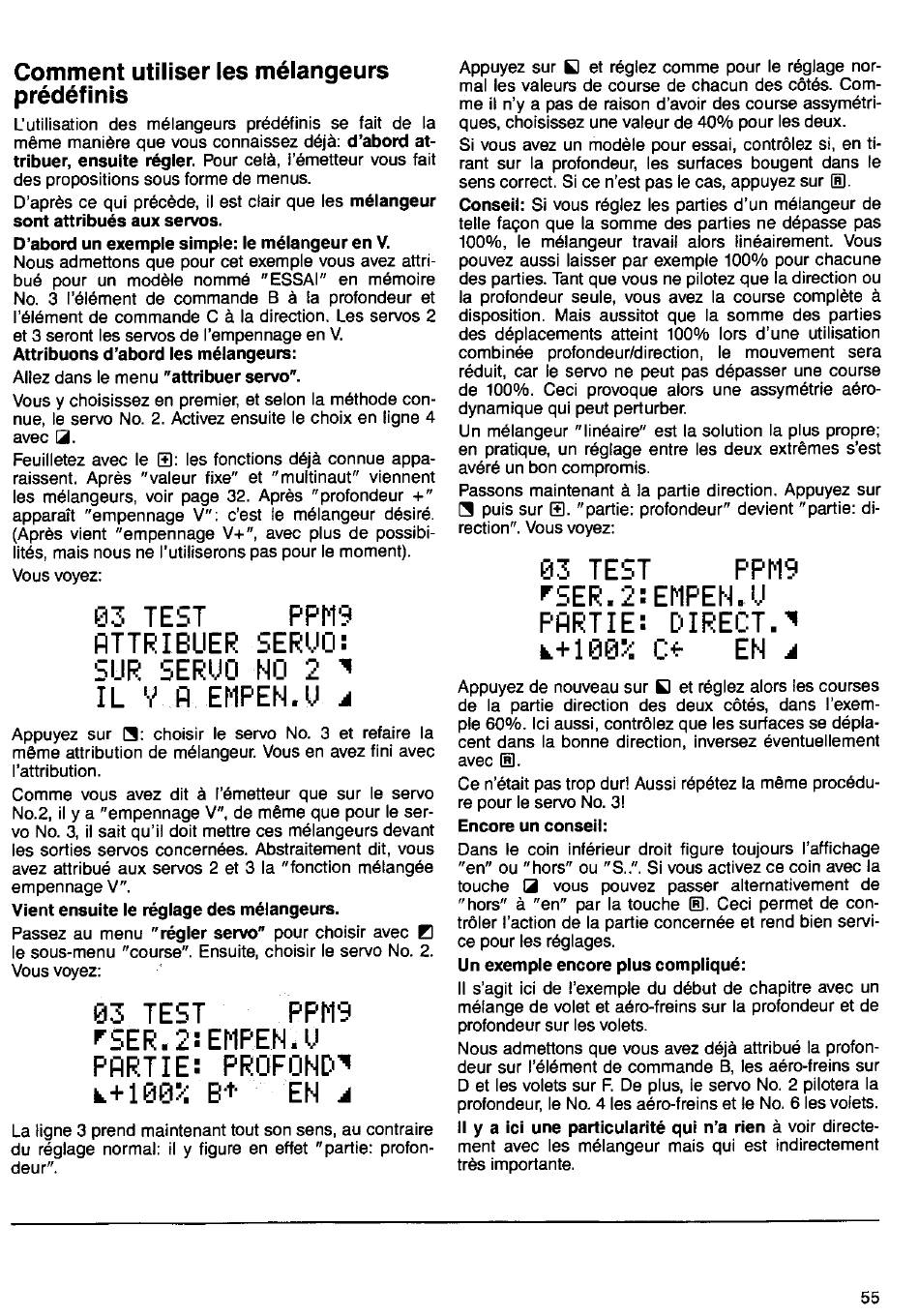

Comment utiliser les m6langeurs
pr6d6finis
L utilisation des melangeurs pr6d6finis se fait de la
möme maniöre que vous connaissez ddiä: d'abord at-
tribuer, ensuite r6gler. Pour celä, l'6metteur vous fait
des propositions sous forme de menus.
D'aprös ce qui prdcöde, il est clair que les m6langeur
sont attribu6s aux servos.
D'abord un exemple simple: le m6langeur en V.
Nous admettons que pour cet exemple vous avez attri-
bud oour un modöle nomm6 "ESSAI" en mdmoire
No. 3 l'6l6ment de commande B ä la profondeur et
l'6l6ment de commande C ä la direction. Les servos 2
et 3 seront les servos de I'empennage en V.
Attribuons d'abord les m6langeurs:
Allez dans le menu "attribuer servo".
Vous y choisissez en premier, et selon la methode con-
nue, le servo No. 2. Activez ensuite le choix en ligne 4
avec Z.
Feuilletez avec le E: les fonctions deiä connue appa-
raissent. Aorös "valeur tixe" et " multinaut" viennent
les mÖlangeurs, voir page 32. Aprös "profondeur +"
apparait "empennage V": c'est le m6langeur d6sir6.
(Aprös vient "empennage V+", avec plus de possibi-
litös, mais nous ne I'utiliserons pas pour le moment).
Vous voyez:
ff3 TEST
FFI'IB
H T T R I E U E R
S E E U ! ] !
sUE SEEUN HÜ I t
I L ? H E I ' I F E H . U T
Appuyez sur N: choisir le servo No. 3 et refaire la
meme attribution de mdlangeur. Vous en avez fini avec
I'attribution.
Comme vous avez dit ä l'6metteur que sur le servo
No.2, il y a "empennage V", de meme que pour le ser-
vo No. 3, il sait qu'il doit mettre ces m6langeurs devant
les sorties servos concern6es. Abstraitement dit, vous
avez attribu6 aux servos 2 et 3 la "fonction m6langde
empennage V".
Vient ensuite le r6glage des m6langeurs.
Passez au menu "r6gler seno" pour choisir avec Z
le sous-menu "course". Ensuite, choisir le servo No. 2.
Vous voyez:
B5 TEST
PFI'19
r s E E . ? ! E I { P E H .
t l
P H H T I E : P H f f F O H F t
\+1EE:/: E't'
EH .r
La ligne 3 prend maintenant tout son sens, au contraire
du r6glage normal: il y figure en ettet "partie: profon-
deur".
Appuyez sur 5l et rdglez comme pour le r6glage nor-
mal les valeurs de course de chacun des cötds. Com-
me il n'y a pas de raison d'avoir des course assymetri-
ques, choisissez une valeur de 4oo/o pour les deux.
Si vous avez un moddle pour essai, contrölez si, en ti-
rant sur la profondeur, les surfaces bougent dans le
sens correct. si ce n'est pas le cas, appuyez sur El.
Conseil: Si vous reglez les parties d'un mölangeur de
telle fagon que la somme des parties ne depasse pas
1000/0, le m6langeur travail alors lin6airement. Vous
pouvez aussi laisser par exemple 1000/o pour chacune
des parties. Tant que vous ne pilotez que la direction ou
la profondeur seule, vous avez la course complÖte ä
disposition. Mais aussitot que la somme des parties
des döolacements atteint 1000/o lors d'une utilisation
combinde orofondeur/direction. le mouvement sera
rdduit, car Ie servo ne peut pas d6passer une course
de 1O0o/0. Ceci provoque alors une assymötrie a6ro-
dynamique qui peut perturber
Un m6langeur " linäairc" est la solution la plus propre;
en pratique, un r6glage entre les deux extrCmes s'est
avdr6 un bon compromis.
Passons maintenant ä la partie direction. Appuyez sur
S puis sur E. "partie: profondeur" devient
"partie: di-
rection". Vous voyez:
E3 TEST FFT.I5
r 5 E R . T : E I , 1 F E I . { . U
F I : I E T I E : D I H E I T . I
L+lEEit f,+
EH ^r
Appuyez de nouveau sur ! et reglez alors les courses
de la partie direction des deux cötes, dans l'exem-
ple 600/o. lci aussi, contrölez que les surfaces se d6pla-
cent dans la bonne direction, inversez eventuellemenl
avec E.
Ce n'6tait pas trop dur! Aussi r6pdtez la mCme procddu-
re pour le servo No. 3!
Encore un conseil:
Dans le coin inf6rieur droit figure toujours I'atfichage
"en'r ou "hors" ou "S..". Si vous activez ce coin avec la
touche [a vous pouvez passer alternativement de
'hors" ä "en" oar la louche El. Ceci permet de con-
tröler I'action de la partie concern6e et rend bien servi-
ce pour les reglages.
Un exemple encore plus compliqu6:
ll s'agit ici de I'exemple du d6but de chapitre avec un
mdlange de volet et aero{reins sur la profondeur et de
profondeur sur les volets.
Nous admettons que vous avez d6jä attribu6 la profon-
deur sur l'6l6ment de commande B, les aÖro-freins
sur
D et les volets sur F. De plus, le servo No. 2 pilotera la
profondeur, le No. 4 les adro-freins et le No. 6 les volets.
ll y a ici une particularit6 qui n'a rien ä voir directe-
ment avec les m6langeur mais qui est indirectement
trös imoortante.
