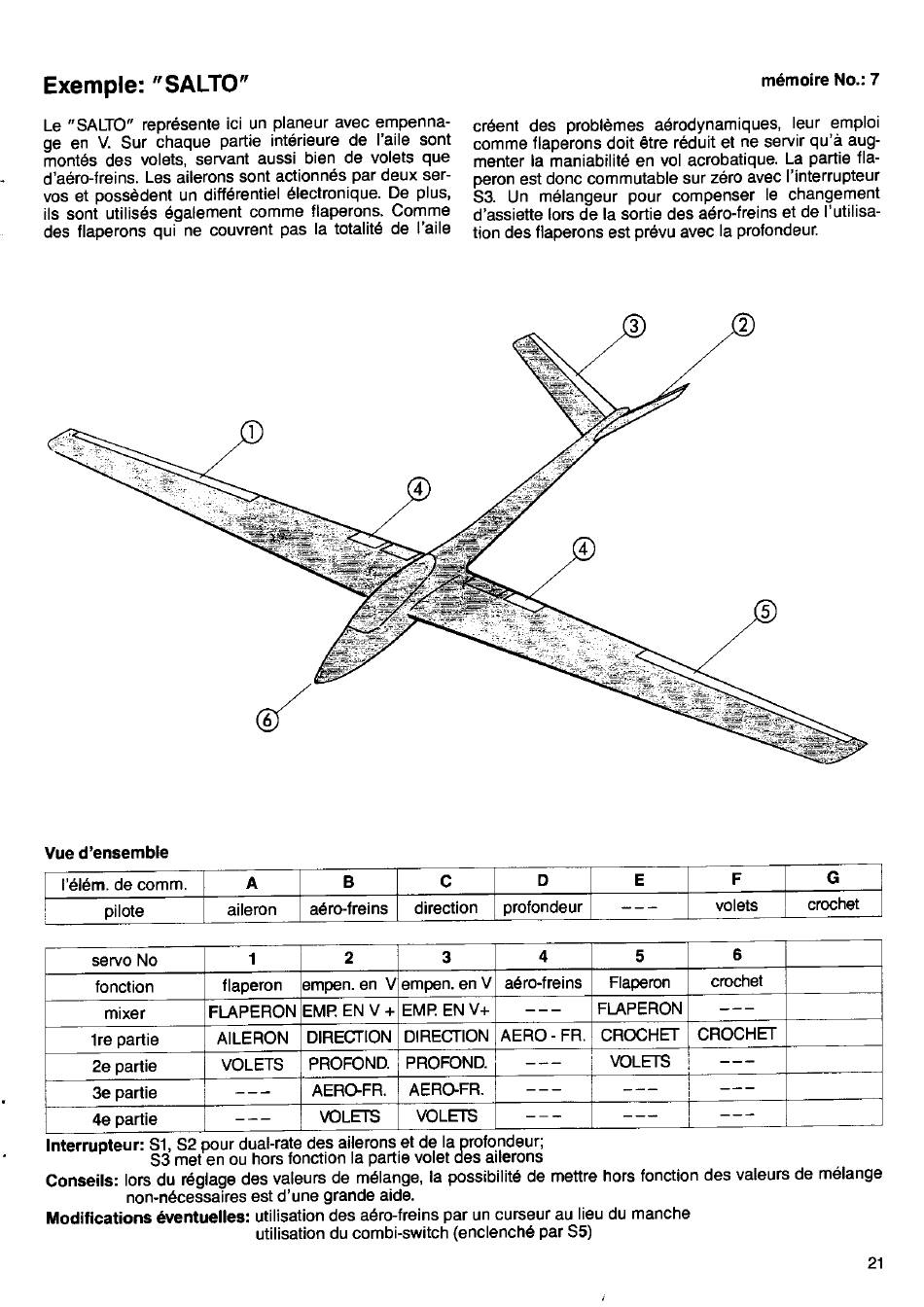

Multiplex Profi MC 3030 Manual page 158

Exemple: "SALTO"
Le " SALTO" reprösente ici un planeur avec empenna-
ge en V. Sur chaque partie intdrieure de I'aile sont
mont6s des volets, servant aussi bien de volets que
d'aero{reins. Les ailerons sont actionn6s par deux ser-
vos et possÖdent un diffdrentiel dlectronique. D-e plus'
ils soni utilis6s dgalement comme flaperons' Comme
des flaoerons qui ne couvrent pas la totalite de l'aile
m6moire No.: 7
crdent des problÖmes adrodynamiques,
leur emploi
comme flaoerons doit 6tre rdduit et ne servir qu'ä aug-
menter la maniabilitd en vol acrobatique. La partie fla-
peron est donc commutable sur zdro avec l'interrupteur
53. Un m6langeur pour compenser le changement
d'assiette lors dl la sbrtie des a6ro-freins et de I'utilisa-
tion des flaperons est pr6vu avec la profondeur.
Vue d'ensemble
l'616m. de comm.
A B
c
D
E F
G
pilote
aileron a6ro-freins direction profondeur
volets crochet
servo No
1
2 3 4
c
6
fonction
flaperon smpen. en V empen. en V a6ro-freins
Flaperon
crochet
mrxer
FLAPERON E M P E N V +
E MP EN V+
FLAPERON
1re partie
AILERON DIRECTION DIRECTION AERO - FR. CROCHET CROCHET
2e partie
VOLETS PROFOND. P ROFOND.
VOLETS
3e partie
AERGFR. AERO-FR.
4e partie
VOLETS VOLETS
Inteffuoteur: 51, 52 pour dual-rate des ailerons et de la profo.ndeur;
Si met'en ou hors fonction la partie volet des ailerons
Conseils: lors du reglage des valeurs de mdlange, la possibilitd de mettre hors fonction des valeurs de melange
non-necessaires
est d'une grande aide.
Modifications eventuelles: utilisation des aero-freins par un curceur au lieu du manche
utilisation du combi-switch (enclenche par 35)
