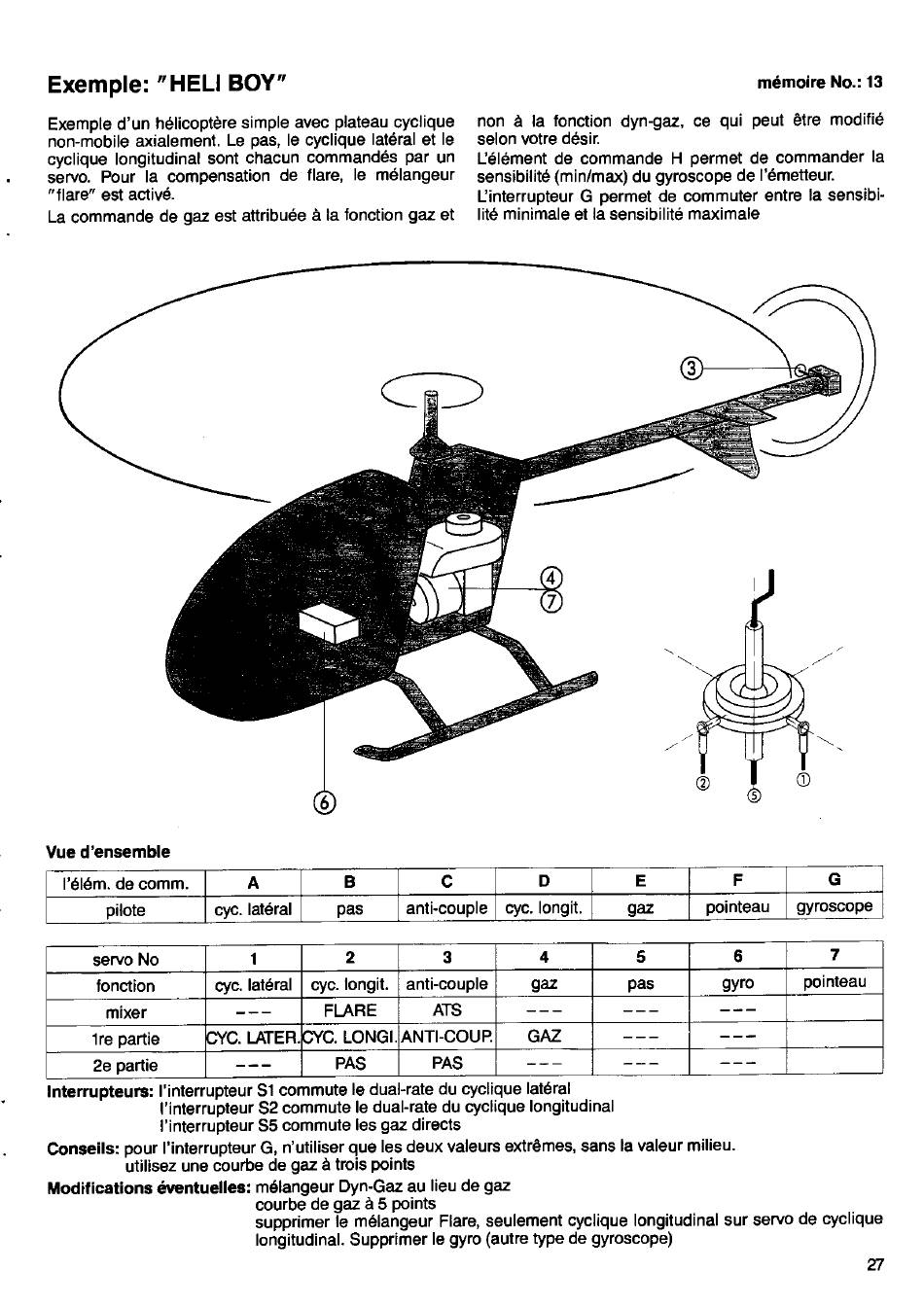

Exemple: "HELIBOY"
Exemple d'un helicoptÖre simple avec plateau cyclique
non-mobile axialement. Le pas, le cyclique lateral et le
cyclique longitudinal sont chacun command6s. par un
servo. Pour la compensation de flare, le m6langeur
'flare" est activ6.
La commande de gaz est attribu6e ä la fonction gaz et
m6moire No.: 13
non ä la fonction dyn-gaz, ce qui peut Ctre modifiÖ
selon votre dösir.
l-6l6ment de commande H oermet de commander la
sensibilit6 (min/max) du gyroscope de l'6metteur.
Uinterrupleur G permet de commuter entre la sensibi-
lit6 minimale et la sensibilitd maximale
Vue d'ensemble
l'616m. de comm.
A
B
c
D
E
F
G
pilote cyc. lat6ral
pas anti-couple cyc. longit.
gaz
pointeau gyroscope
servo No
1
2 3 4
5
6
7
fonction
cyc. lat6ral cyc. longit. anti-couple
gaz pas
gyro pointeau
mrxer
FLARE
ATS
1re partie
}/C. LATER ]YC, LONGI ANTI.COUP GAZ
2e partie PAS
PAS
Interruoteuß: I'interrupteur 51 commute le dual-rate du cyclique lateral
'
I'interruheur S2 commute le dual-rate du cyclique longitudinal
I'interrupteur S5 commute les gaz directs
Conseils: pour l'intgrrupteur G, n'utiliser que les deux valeurs extrCmes, sans la valeur milieu.
utilisez une couöe de gaz ä trois points
Modifications eventuelles: m6langeur Dyn-Gaz au lieu de gaz
courbe de gaz ä 5 Points
supprimer l-e m6lairgeur Flare, seulement cyclique longitudinal sur servo de cyclique
longitudinal. Supprimer le gyro (autre type de gyroscope)
27
