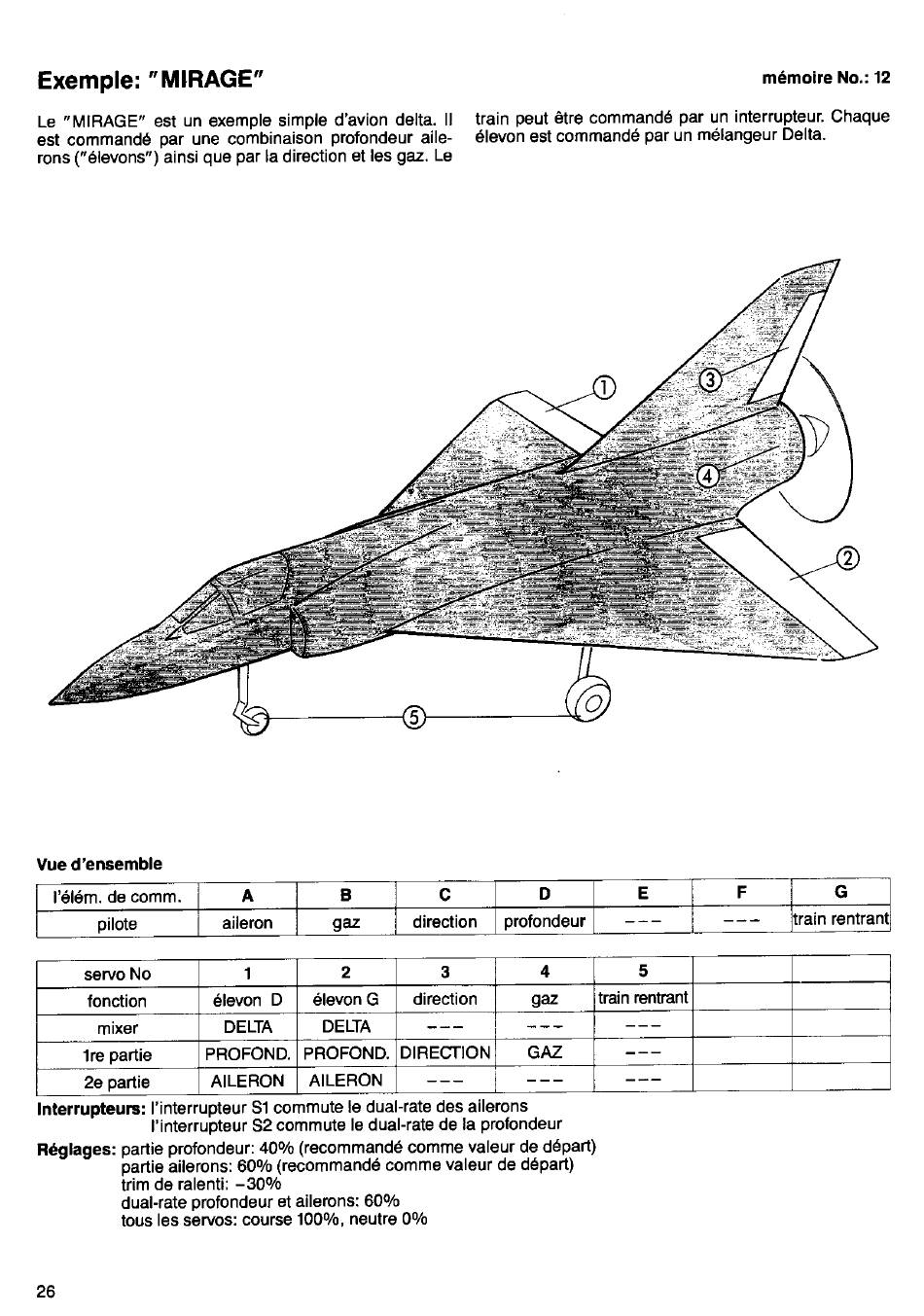

Exemple: "MIRAGE"
Le "MIRAGE" est un exemple simple d'avion delta. ll
est commande par une combinaison profondeur aile-
rons ("6levons") ainsi que par la direction et les gaz. Le
m6moire No.: 12
train peut Ctre commande par un interrupteur.
Chaque
6levon est command6 par un melangeur Delta.
Vue d'ensemble
l'616m. de comm.
A
B
c
D
E F
G
pilote aileron
gaz
direction profondeur
lrain rentranl
servo No 1
2 3
4
c
fonction
ölevon D
6levon G direction
gaz train rentrant
mrxer
DELTA DELTA
1re partie
PROFOND. PROFOND. DIRECTION GM
2e partie
AILERON AILERON
Interrupteurs: I'interrupteur
Sl commute le dual-rate des ailerons
'
I'interrubteur
52 commute le dual-rate de la profondeur
R6glages: partie profondeur: 40olo (recommand6 comme.valeur de depart)
oartie ailerons: 600/o (recommand6 comme valeur de d6part)
irim de ralenti: -30Y0
dual-rate profondeur et ailerons: 600/o
tous les servos: course 1000/o, neutre 00/o
26
