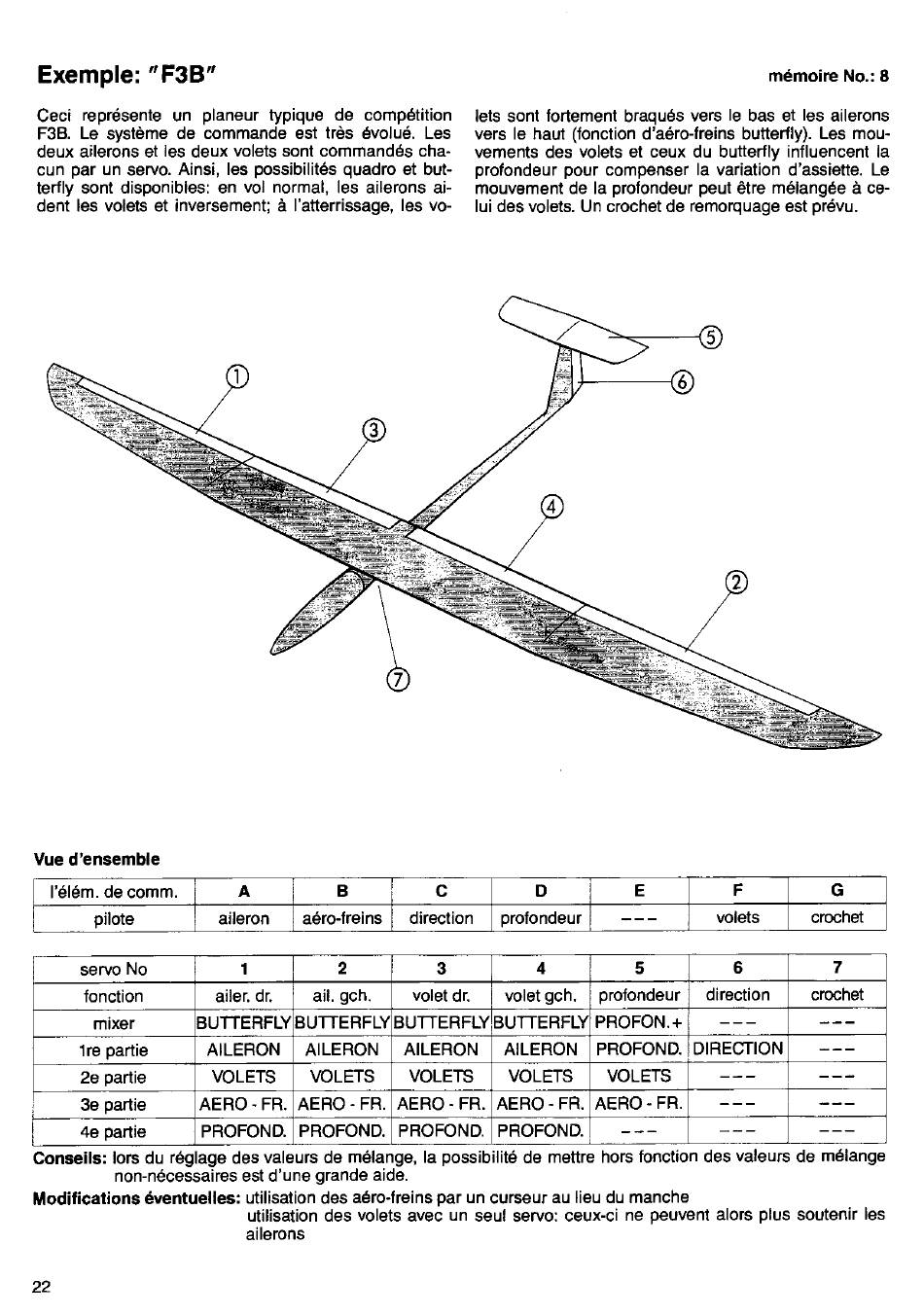

Exemple:'FgB"
Ceci repr6sente un planeur typique de competition
FsB. Le systöme de commande est trÖs 6volu6. Les
deux ailerons et les deux volets sont commandds cha-
cun par un servo. Ainsi, les possibilites quadro et but-
terfly sont disponibles: en vol normal, les ailerons ai-
dent les volets et inversement; ä I'atterrissage, les vo-
memoire No,: I
lets sont fortement braques vers le bas et les ailerons
vers le haut (fonction d'a6ro-freins buttertly). Les mou-
vemenls des volets et ceux du butterfly influencent la
profondeur pour compenser la variation d'assiette. Le
mouvement de la protondeur peut Ctre m6lang6e ä ce-
lui des volets. Un crochet de remorquage est prdvu.
Vue d'ensemble
l'616m. de comm. A
B
c
D
E
F
G
pilote
aileron
aöro-freins direction profondeur
volets crochet
servo No
1
2 3
4
J
6 7
fonction
ailer. dr.
ail. gch.
volet dr.
volet gch. profondeur direction
crcchet
mtxer
BUTTERFLY B UTTERFLY B UTTERFLY B UTTERFLY PROFON.+
1re partie
AILERON AILERON AILERON AILERON
PROFOND. DIRECTION
2e partie VOLETS VOLETS VOLETS VOLETS VOLETS
3e parlie
A E R O . F R . AERO. FR. AERO. FR. AERO - FR. AERO. FR.
4e partie
PROFOND. PROFOND.
PROFOND.
PROFOND.
Conseils: lors du röglage des valeurs de mölange, la possibilit6 de mettre hors fonction des valeurs de melange
non-n6cessaires
est d'une grande aide.
Modifications eventuelles: utilisation des adro-freins par un curseur au lieu du manche
utilisation des volets avec un seul servo: ceux-ci ne peuvent alors plus soutenir les
ailerons
22
