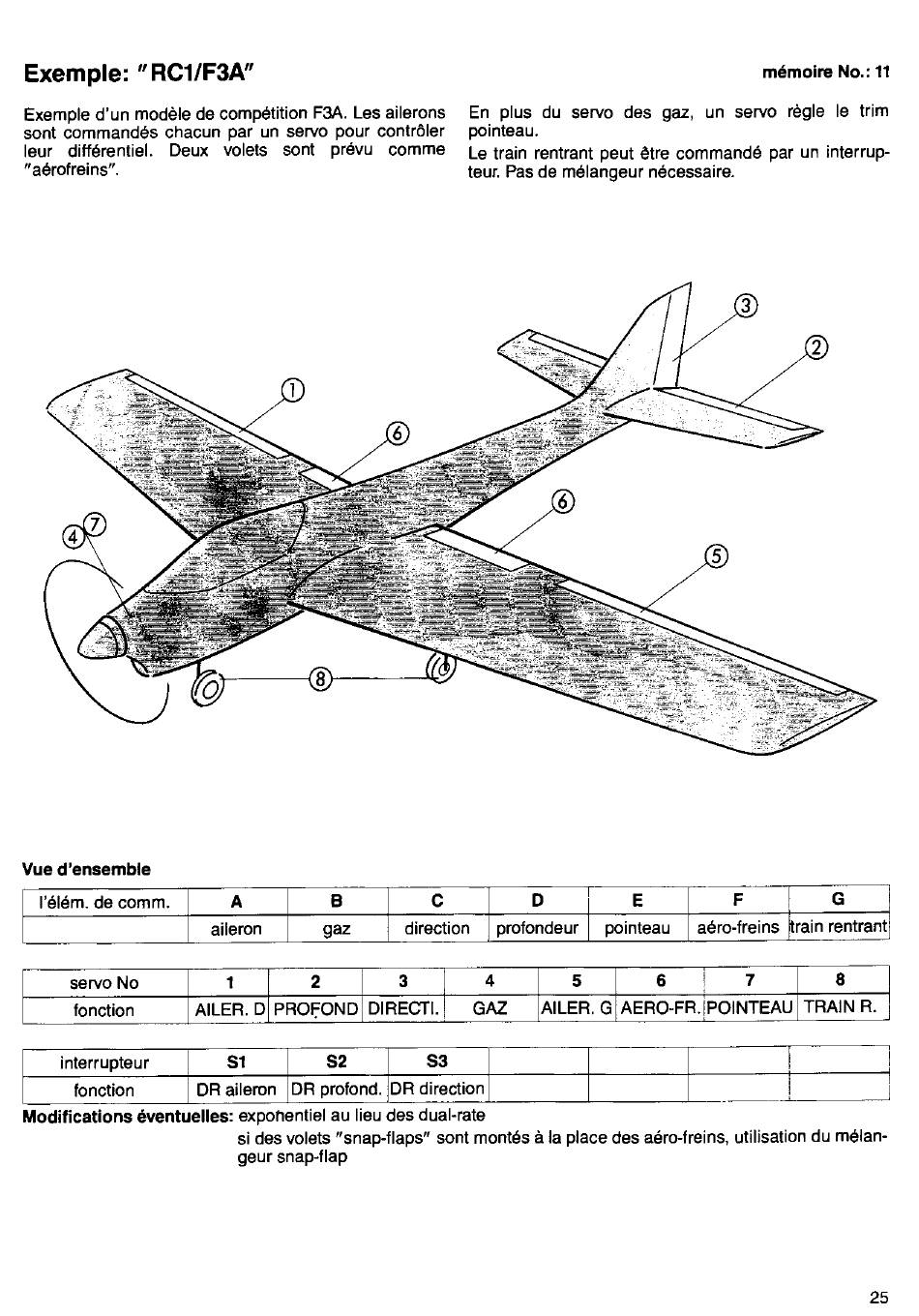

Exemple: "RC1/F34"
Exemple d'un modÖle de competition F3A. Les ailerons
sont commandes chacun par un servo pour contröler
leur ditfdrentiel. Deux volels sont prdvu comme
"aerofreins".
m6moire No.:11
En plus du servo des gaz, un servo rÖgle le trim
oointeau.
Le train rentrant peut Ctre commandd par un interrup
teur. Pas de m6langeur ndcessaire.
Vue d'ensemble
l'ölöm. de comm.
A
B
c
D E
F
G
aileron gaz
direction profondeur pointeau aero-freins lrain rentrant
servo No
1
2 3 4 5 6 7
I
fonction
AILER. D PROFOND DIRECTI. GM
AILER. G AERO-FR. POINTEAU TRAIN R.
i nte rru pte u r
s1
s2 s3
fonction
DR aileron DR profond. D R direction
Modifications eventuelles: exponentiel au lieu des dual-rate
si des volets "snap-flaps" sont montös ä la place des aöro-freins, utilisation du m6lan-
geur snap-flap
25
